中试控股技术研究院鲁工为您讲解：绕组变形测试仪

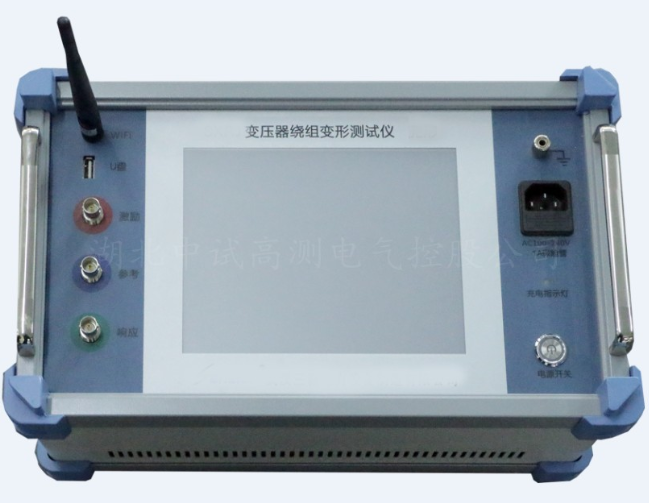

ZSBR-8500变压器绕组变形测试仪

双通道16位AD采样,8寸彩色触摸屏，亮度可调,USB2.0接口,支持数据上传和联机测试
先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

1.变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
2.当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
3.基于以上思想和先进的测量技术，本设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。
4.本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。
ZSBR-8500变压器绕组变形测试仪技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；

ZSBR-8500变压器绕组变形测试仪上位机软件
1. 光盘中有以下目录： 应用程序、USB Drive
2. 本软件运行环境：32位 window XP  或  32位 window 7 系统。
3. 应用程序的安装： 打开应用程序文件夹，双击setup.exe, 若用户PC机没有安装.NET 程序运行环境，该安装软件首先安装.NET环境，然后再安装本软件。
4. 首次将设备与电脑连接，需要在PC机上安装硬件驱动，对应光盘USB Drive目录，安装驱动步骤见附件III。
5. 下载数据：连接USB线，使仪器设备处于上传数据状态，单击本软件【连接设备】，设备连接成功后单击【下载数据】即可，数据自动命名、自动保存, 文件命名规则为：测试频段_接线套管_测试日期.xls。
6. 联机测试：每次测试前用户必须新建文件以保存测试数据，测试完成，数据自动保存，打开目录即可查看。
7. 本软件可以同时显示两组数据曲线，便于数据的横向、纵向对比分析，两组曲线的测试频段和接线套管必须一致才能同时打开。
8. 数据分析：用户可自行设置分析频段，然后单击【分析】即可。
9. 用户可以选择性的“导出word文档”和“打印曲线”的显示曲线、曲线信息、分析结果。
10. 曲线水平缩放：“Shift“ + 鼠标滚动，曲线纵向缩放：“Alt”+ 鼠标滚动，按住鼠标左键上下移动。
11. 双击复选框后面的分贝值改变曲线显示颜色。
12. 拖动“跟踪滑块”或单击两边按钮或单击“跟踪滑块”后滚动鼠标查看不同频率下的分贝值。
13. 【清除数据】只是清除当前数据的显示，并没有删除文件，若用户需要删除文件，进入目录删除即可。
14. 用户不要更改.xls文件的内容,否则将导致软件无法识别而产生错误。

ZSBR-8500变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBR-8500变压器绕组变形测试仪采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;
