ZSTAG-9500无线高低压核相仪


  • 用于电力线路、变电所的相位校验和相序校验
  • 参考标准:GB 13398-2008
    • 同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等
    • 1V~550kV的电压线路全智能核相
    • 由无线接收器、探测器2个(X、Y各1个)、伸缩绝缘杆等组成

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介

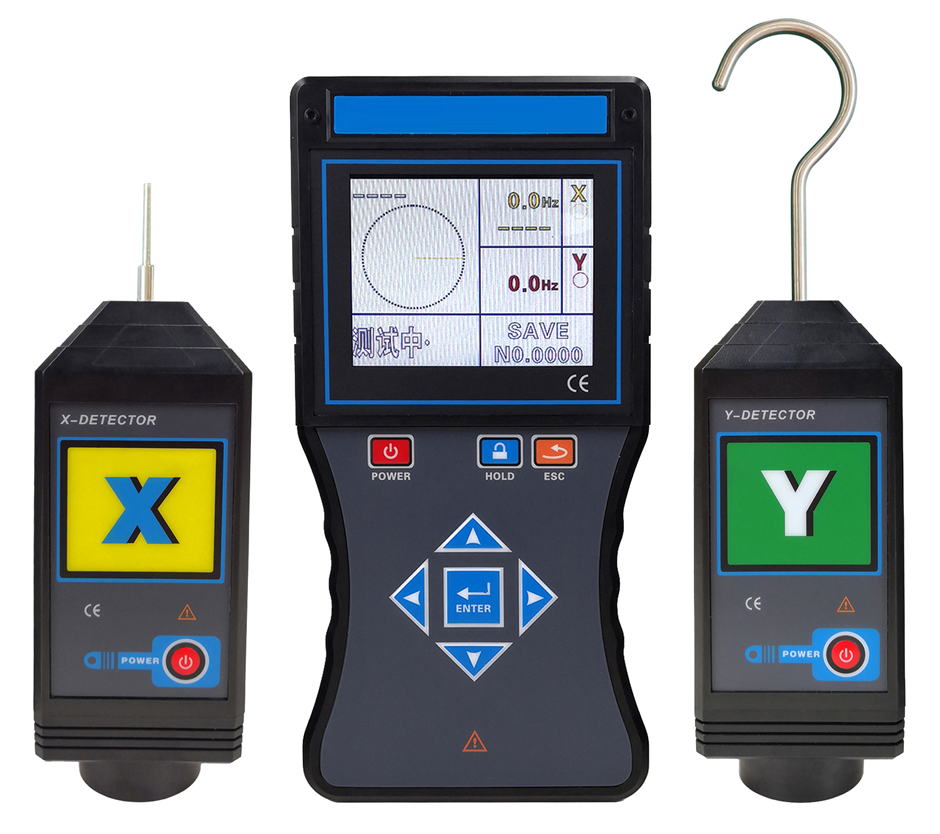

ZSTAG-9500无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。

空旷地面核相距离可达160m远,能对1V550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全。

产品别称

无线高低压核相仪、智能无线高低压核相仪、全智能无线高低压核相仪高低压无线核相仪无线高压核相仪无线高低压核相器、高低压核相仪

产品特征

ZSTAG-9500无线高低压核相仪同时具有高压验电器、高压相位表、高压相序表的功能,还可以用于验电、相序测试,变压器组别判断等。

ZSTAG-9500无线高低压核相仪参数



高低压无线语音核相、频率、相位、相序、验电测试



DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

传输方式

315MHz433MHz无线传输

核相距离

最大约160m

显示模式

3.5寸真彩液晶屏显示



核相电压等级:AC 1V550kV

相位:0.0°~360.0°

频率:45Hz75Hz

分 辨 率

0.1°;0.1Hz

精度(23℃±5℃,80%RH以下)

相位:≤±10°

频率:≤±2Hz

相别定性

同相:30°~30°;异相: 90°~150°和210°~270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m;收缩后长约0.6m(可选购5米杆)

数据存储

9999

核相方式

接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相,逐渐靠近该导线。(带绝缘杆操作)

验电指示

探测器“嘟----嘟”蜂鸣声



自动换档

采样速率

2/

仪表尺寸

探测器:长宽厚145mm×60mm×48mm

接收器:长宽厚250mm×100mm×40mm

背光控制

上下箭头键调整背光亮度

感应强度控制

根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

数据查阅

ENTER进入数据查阅模式后,按箭头键翻阅所存数据

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时:

探测器:电源指示灯慢闪,提醒充电;

接收端:电池电压低符号显示,提醒充电;

额定电流

探测器:35mA max;接收器:300mA max

仪表质量

探测器:205g(含电池)

接收器:395g(含电池)

绝缘杆:1.2 kg(3米杆)1.45kg(5米杆)

总质量:7kg(含仪表箱,配置5米杆及箱约9.8 kg)

工作温湿度

-1040℃;80%Rh以下

存放温湿度

-1060℃;70%Rh以下



无特强电磁场;无433MHz 315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(外壳两端之间)

接收器:2000V/rms(外壳两端之间)



防滴漏Ⅱ型IP63

适合安规

GB1339892GB311.1311.683DL40891标准和国家新颁布电力行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481A2:2004IEC 612431 ed.2:2003标准

附件

1

探测器

2(XY1)

2

接收器

1

3

伸缩绝缘杆

2

4

铝箱

1

5

探钩、探针

4只(各2只)

6

USB充电器、充电线

1

7

锂电池

3(仪表内)

8

自校线

1

9

辅助测试线

2

10

说明书

1

11

出厂报告

1

12

合格证

1
