1·介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
2·ZSJS-6000D高压介质损耗测试装置采用变频技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,抗干扰能力强、测试快、精度高、操作简便功能。
3·变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。
高压介质损耗测试装置、高压介质损耗装置介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
一·介绍
1、提供10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试;
2、介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用;
3、高压介质损耗测试装置变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试;

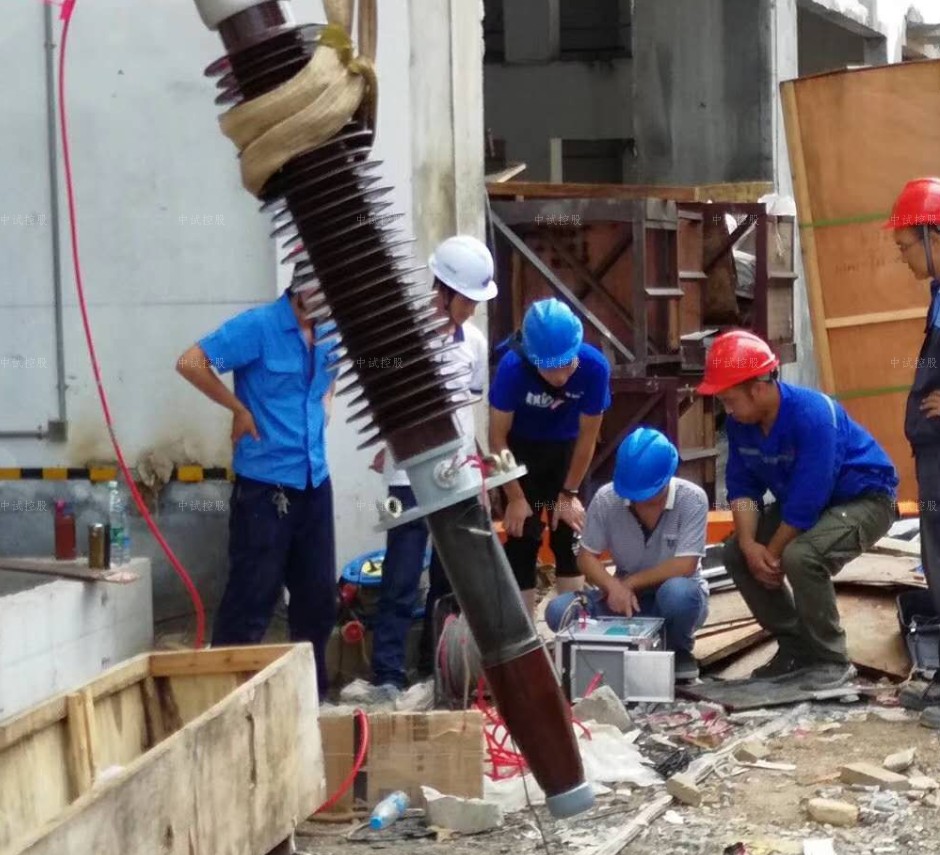

4、可以在异频、工频高压下,现场测量变压器(套管)、断路器、 互感器、电力电缆、电容器等高电压设备绝缘材料的介质损耗角正切值(tgδ )和电容值(Cx);
5、可以发现电器设备绝缘的整体受潮劣化变质以及局部缺陷;
6、适用于测量下列设备的介质损耗角正切值tgδ和电容值Cx。
二·用途
1、变压器绕组、变压器套管、绝缘油的介损测试;
2、电流互感器末屏的介损测试;
3、电磁式及电容式电压互感器的介损测试;
4、断路器(压开关)的介损测试;
5、绝缘材料的介损测试;
三·特点
1、具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ;
2、具有反接线低压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量;
3、具有外施电压和外加CN的测量功能;
4、具有CVT变比测量功能,满足35~500kV等级CVT装置的变比测量;
5、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量;
6、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据;
7、过流保护功能,在试品短路或击穿时仪器不受损坏;
8、内附标准电容和高压电源,便于现场测试,减少现场接线;
9、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示操作。
参数 |
|
准确度 |
Cx:±(读数×1%+1pF) tgδ:±(读数×1%+0.00040) |
抗干扰指标 |
变频抗干扰,在200%干扰下仍能达到上述准确度 |
电容量范围 |
内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV |
外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV |
|
分辨率: 0.001pF,4位有效数字 |
|
tgδ范围 |
不限,分辨率0.001%,C、L、R三种试品自动识别 |
试验电流范围 |
10μA~5A |
内施高压 |
设定电压范围:0.5~10kV |
大输出电流:200mA |
|
升降压方式:连续平滑调节 |
|
电压精度:±(1.5%×读数+10V) |
|
外施高压 |
正接线时大试验电流1A,工频或变频40~70Hz |
反接线时大试验电流1A/10kV,工频或变频40~70Hz |
|
CVT自激发低压输出 |
输出电压3~50V,输出电流3~30A |
CVT变比测量 |
35~500kV等级CVT装置的变比 |
测量时间 |
约40s,与测量方式有关 |
输入电源 |
180V~270VAC,50Hz/60Hz±1%,市电或发电机供电 |
环境湿度 |
-10℃~50℃ |
相对湿度 |
<90% |
外形尺寸/重量 |
410mmx310mmx 270mm/25kg |
附件 |
||
1 |
主机 |
1台 |
2 |
高压电缆(红色) |
1根 |
3 |
CX电缆(黑色) |
2根 |
4 |
CVT电缆(双芯) |
1套 |
5 |
AC220V电源线 |
1根 |
6 |
接地线 |
1根 |
7 |
5A保险管 |
5支 |
8 |
打印纸 |
2卷 |
9 |
说明书 |
1本 |
10 |
出厂报告 |
1份 |
11 |
合格证 |
1张 |
