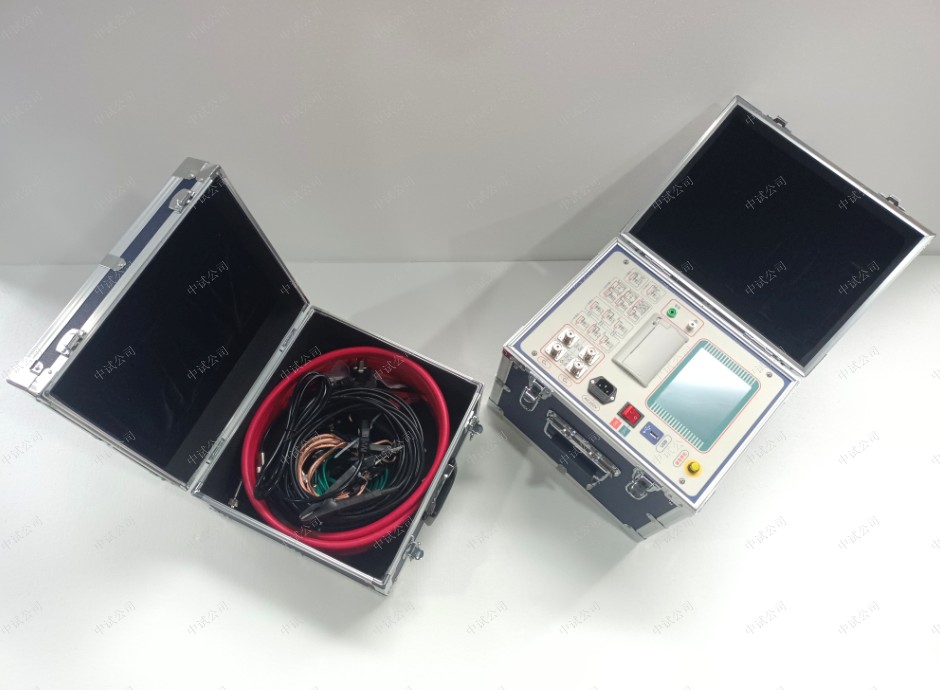

1·ZSDX-9400四通道异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
2·仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
3·正接法,反接法,CVT自激法(C1、 C2同时测试) ; CVT变比和电压角差测试;支持外高压,外标准测试;支持U盘数据存储; LCR (电容、电阻、电感)测试;多通道(正接法四通道,反接法一通道)测试。
四通道异频介质损耗测试仪, 四通道抗干扰介损测试仪, 四通道全自动介损测试仪,异频介损测试仪,异频介质损耗测试仪,抗干扰介质损耗测试仪,全自动介质损耗测试仪
1·四通道同时测试。
2·超大液晶中文显示
操作简单,仪器配备了高端的全触摸液晶显示屏,超大全触摸操作界面,每过程都非常清晰明了,操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量,是目前非常理想的智能型介损测量设备。
3·海量存储数据
仪器内部配备有日历芯片和大容量存储器,保存数据200组,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。
4·科学先进的数据管理
仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据。
5·多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。
6·CVT测试一步到位
该仪器还可以测试全密封的CVT(电容式电压互感器)C1、C2的介损和电容量,实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
7·不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
8·CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
9·高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制,输出电压连续可调。
10·电容、电阻、电感测试功能。
11·多重保护安全可靠
12·仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施,保证了仪器安全、可靠。仪器还具备设置接地检测功能,确保不接地设备不允许升压。
参数
抗干扰原理
变频法
电 源
AC 220V±10%允许发电机
高压输出
0.5KV∽10KV 每隔0.1Kv
精度:2%
大电流:200mA
容量:2000VA
自激电源
AC 0V∽50V/15A 50HZ,60HZ单频45HZ/55HZ 47.5HZ/52.5HZ 55HZ/65HZ 57.5HZ/62.5HZ自动双变频
分 辨 率
tgδ:0.001% Cx: 0.001pF
精 度
△tgδ:±(读数*1.0%+0.040%)
△C x :±(读数*1.0%+1.00PF)
测量范围
tgδ无限制
C x 15pF< Cx < 300nF
10KV Cx < 60 nF
5KV Cx < 150
nF
1KV Cx < 300
nF
CVT测试 Cx < 300 nF
LCR测量范围
L>20H(2kV) R>10KΩ(2kV)
LCR测量精度
0.1% 角度分辨率 0.01
CVT变比范围
10∽10000
CVT变比精度
0.1%
CVT变比分辨率
0.01
使用条件
-15℃∽40℃ RH<80%
外型尺寸
外型尺寸(主机)(mm) 350(L)×270(W)×270(H),外型尺寸(附件箱)(mm) 350(L)×270(W)×160(H)
存储器大小
200 组支持U盘数据存储
重 量
重量(主机) 22.75Kg,(附件箱) 5.25Kg
附件 |
||
1 |
仪器主机 |
1台 |
2 |
附件箱 |
1个 |
3 |
红色高压测试线 |
1根 |
4 |
黑色低压测试线 |
4根 |
5 |
CVT自激电源线 |
1根 |
6 |
AC220V电源线 |
1根 |
7 |
接地线 |
1根 |
8 |
保险管 |
2支 |
9 |
打印纸 |
1卷 |
10 |
说明书 |
1本 |
11 |
出厂报告 |
1份 |
12 |
合格证 |
1张 |
服务理念
湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨,并严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈;
主动服务
公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商,是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知,帮助客户降低成本、提高效率。满足客户的服务期望,不断引导、开发和创造客户消费需求;
差异化服务
公司细分供电系统、发电系统、用电单位和科研院所等,精心设计针对性营销服务方案,打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针,完善服务系统,加强售前、售中、售后服务,对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决,使用户感到极大方便;
高效服务
高效的服务为公司迎来效益,同时我们以服务促发展,以客户为中心的服务体系,建立健全营销渠道,优化服务流程,改善支撑手段,赢得了广大客户的信任,产品和服务赢得至高市场荣誉;
优质服务
公司推崇5S服务理念,引领服务先进理念,以亲和、细致的服务感动客户,尊重客户,理解客户,持续提供超越客户期望的产品与服务,竭尽所能诚信天下,做客户们永远的伙伴。
服务流程
我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标,制定了规范管理制度,严格过程控制,保证产品质量,达到顾客满意的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务!
1. 尊敬的的用户,不论您有何种需求:只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做;
2. 我们的服务专员将会给您提供专业的产品咨询和技术解答;
3. 了解您的诉求,建立产品服务记录,并与您协商确定售后服务方式;
4. 如有需要,我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场;
5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤;
6. 工程师将现场指导您完成整个试验过程,并对您提出的技术问题给予专业的解答;
7. 工程师还会为您购买的武汉中试产品进行全面检测,如有故障,将一并解决;
8. 服务完成后请您对我们的服务提出宝贵的意见或建议,服务信息将同步到售后服务中心;
9. 售后服务中心将积极跟进服务进度,并定期跟踪回访。
售后服务承诺书
一、售前服务承诺
1. 提供专业咨询。在2小时之内答复您提出的专业技术问题;
2. 提供详细资料。在4小时之内将您所需要的技术资料邮出,并争取您能在两日内收到;
3. 提供合理报价。在2小时之内为您提供合理报价;
4. 提供考察接待。随时接待您的考察,并尽力为您的考察工作提供各种便利条件。
二、售中服务承诺
1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议;
2. 自觉遵守合同法的规定,确保合同及技术协议顺利履行;
3. 竭力按时按量为您提供优质产品,并采用最优运输方式,确保您收到货物完好无缺;
4. 积极与使用人员沟通,尊重用户安排,为用户提供周到的技术支持;
5. 按合同的规定为您提供送检、安装、调试及培训等服务;
6. 无论合同大小,所有客户在价格及服务方面都是公平的。
三、售后限时服务承诺
1. 我们将按照客户的要求提供相关的技术培训和技术资料;
2. 产品有质量问题,三年免费保修,终生维护,有合同约定的按合同约定;
3. 我们保证在15分钟内进行电话指导,由您自行排除设备的简单故障;
4. 对于10公斤以下的仪器,在两日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;
5. 对于10公斤以上的仪器,在三日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;
6. 我们对所销售的设备3年免费维护,终生维修,长期提供备品备件,软件免费升级,有合同约定的除外。
服务相关说明
1. 我公司愿为用户提供各种技术咨询,当好参谋,并提供有关技术资料,如产品样本、图片、产品说明书;
2. 对于用户来电、来函及来人询价访问,我公司将热情接待,及时给予答复;
3. 我公司配有送货专车,对于客户确定合作之后,我们会选择合理的物流送货方式将产品安全送达规定地点;
4. 产品在运送过程中,如果由于运输原因,致使产品损坏,我公司将与用户协商解决办法,直到达到用户满意为止;
5. 产品在货物送达时,经验货如果发现有漏货、错货或短货等数量上问题,在接到通知后,将立即派人到现场进行服务和处理;
6. 在用户使用过程中,如果发现由于我公司方面的责任引起的产品质量问题,我公司在接到通知后,保证在1小时内作出答复;对需要派工程师处理的,保证立即指派技术人员到达现场排除问题,不需要到现场服务的,一定当好参谋,为用户提供最佳处理方案;
7、我公司派人到用户现场服务的,应与用户电话商定到达日期,假如由于某种客观原因,不能如期到达,必须事前通知用户,并说明原因或采取相应措施,保证用户不受损失或把损失降到最低程度。
介质损耗测试仪的专题
一、测量介质损耗角正切值tg 有何意义?
介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目,它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如:某台变压器的套管,正常tg 值为0.5%,而当受潮后tg 值为3.5%,两个数据相差7倍;而用测量绝缘电阻检测,受潮前后的数值相差不大。
由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度,所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。
二、当前国内介损测试仪的现状及技术难点?
介损测试仪的技术发展很快,以前在电力系统广泛使用的QS1西林电桥正被智能型的介损测试仪取代,新一代的介损测试仪均内置升压设备和标准电容,并且具有操作简单、数据准确、试验结果读取方便等特征。虽然目前介损测试技术发展很快,但与国际水平相比,在很多方面仍有很大差距,差距主要表现在以下几个方面:
(1)抗干扰能力
由于介质损耗测试是一个灵敏度很高的项目,因此测试数据也极易受到外界电场的干扰,目前介损测试仪采取的抗干扰方法主要有:倒相法、移相法、异频法等。虽然这些方法能在一定程度下解决干扰的问题,但当外界干扰很强的情况下,仍会产生较大的偏差。
(2)反接法的测试精度问题
现场很多电力设备均已接地,因此必须使用反接法进行检测,但反接时,影响测试数据的因素较多,往往数据会有很大偏差,特别是当被试品容量较小(如套管),高压导线拖地测试时(有些介损测试仪所配高压导线虽能拖地使用,但对地泄漏电流较大),会严重影响测试的准确度。
三、什么是“全自动反干扰源”,与其它几种抗干扰方法相比有何特点?
所谓“全自动反干扰源”,即仪器内部有一套检测装置,能检测到外界干扰信号的幅值和相位,将相关信息传送给CPU,CPU输出指令给“反干扰源控制装置”,该装置会在仪器内部产生一个和干扰信号幅值相同但相位相反的“反干扰信号”,与“干扰信号”叠加抵消,以达到抗干扰的目的。由于在整个测试过程,“反干扰源”自动产生,用户无需干预,我们称之为“全自动反干扰源”。
四.传统的抗干扰方法主要有倒相法、移相法、异频法等,其工作原理如何?
1、倒相法
将仪器工作电源正、反两次倒相测试,将两次测试结果进行分析处理,达到抗干扰目的,该方法在外界干扰很弱的情况下有一定的效果。
2、移相法
思路缘于“倒相法”,只是将工作电源倒相改为移相至干扰信号相位相同而达到减弱干扰影响的目的,实践表明,在干扰强烈的情况下,数据仍然偏差较大。
3、异频法
这是近几年来发展起来的一种方法,其基本原理是工作电源的频率不是50Hz,即与工频不同,这样采样信号为两个不同频率信号(测试电流和干扰电流)的叠加,通过模拟滤波器和数字滤波器对信号滤波,衰减工频信号,以达到抗干扰的目的,实践表明:该方法的抗干扰能力优于“倒相法”和“移相法”,但在一些特定场合下,由于干扰影响,数据仍有偏差,甚至出现负值。另外,由于其自身原理特点存在几个方面的矛盾:
(1)频率的选择问题:频率与工频越接近,抗干扰能力越弱,但等效性越好;频率与工频越远,抗干扰能力越强,但等效性越差。
(2)为了增强等效性,有的仪器使用了“双变频”,即可选用两种频率进行测试,比如40Hz和60Hz,但问题是两种频率测试结果不一致怎么办?只作简单的平均处理能与工频等效吗?
(3)模拟滤波器均存在相移问题,固定的相移可由计算机补偿,但当温度等条件变化引起相移特性发生变化后,就会严重影响介损值的测试结果。
变压器损耗产生原因有哪些?
变压器损耗是现代物理学领域的概念,是指空载损耗P。和短路损耗Pk之和。
空载损耗P0
当用额定电压施加于变压器的一个绕组上,而其余的绕组均为开路时,变压器所吸收的有功功率叫空载损耗。
短路损耗Pk
对双绕组变压器来说,当以额定电流通过变压器的一个绕组,而另一个绕组短接时变压器所吸收的有功功率叫做变压器的短路损耗。对于多绕组
变压器,短路损耗是以指定的一对绕组为准。
变压器损耗产生的两大原因:
第一、绕制变压器时需要大量的铜线,这些铜导线存在着电阻,电流流过时电阻会消耗一定的功率,这部分损耗往往变成热量而消耗,这种损耗称为“铜损”;
第二、当变压器的初级绕组通电后,线圈所产生的磁通在铁芯流动,因为铁芯本身也是导体,在垂直于磁力线的平面上就会感应电势,这个电势在铁芯的断面上形成闭合回路并产生电流,称为“涡流”。这个“涡流”增加了变压器的损耗,导致变压器的铁芯发热,变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”';
所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损,所以它的输出功率永远小于输入功率,用效率η表示输出功率与输入功率的关系:η=输出功率/输入功率。
