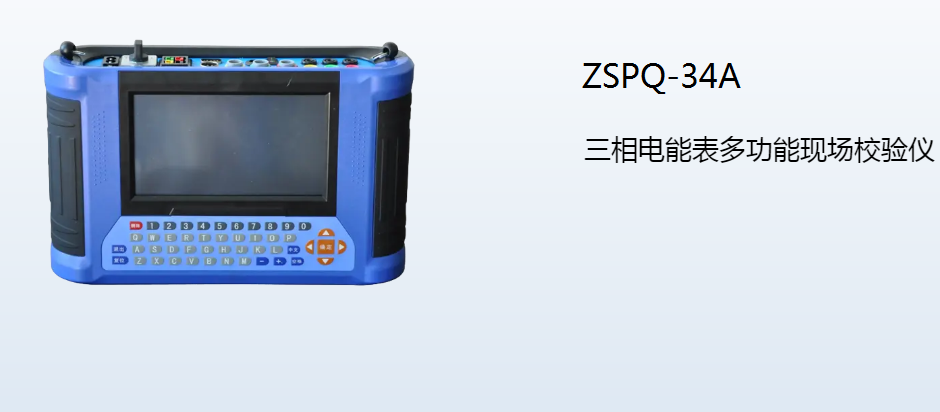

ZSPQ-34A 三相在线电能表校验仪


  • 可测量校验三相三线、三相四线、单相电能表、低压电流互感器和电流互感器的角差及比差
  • 参考标准:DL/T 448-2016
    • 显示电压、电流、相位、有功功率、无功功率、相量图和功率因数等
    • 带5A、100A、500A、1000A钳表,内带2G电子盘
    • 采用成熟的正版WINDOWS CE操作系统

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

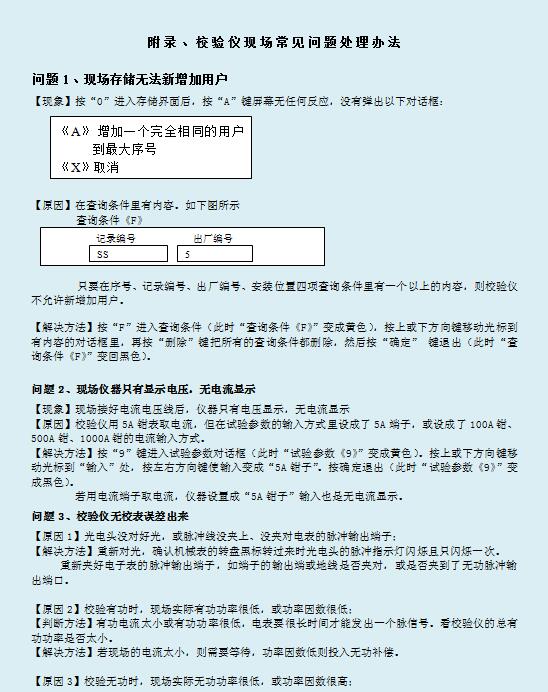

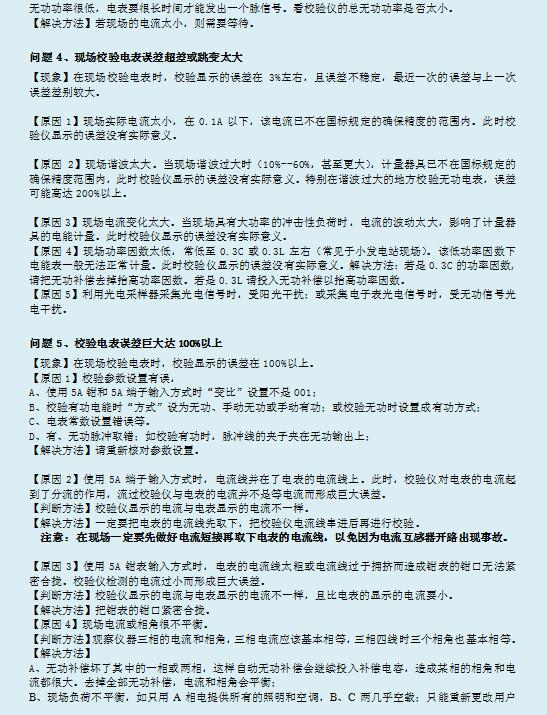

产品简介


1、使用掌上电脑,中文界面操作简单,可存储500只电能表测试数据及谷、峰、平、总电表底数。

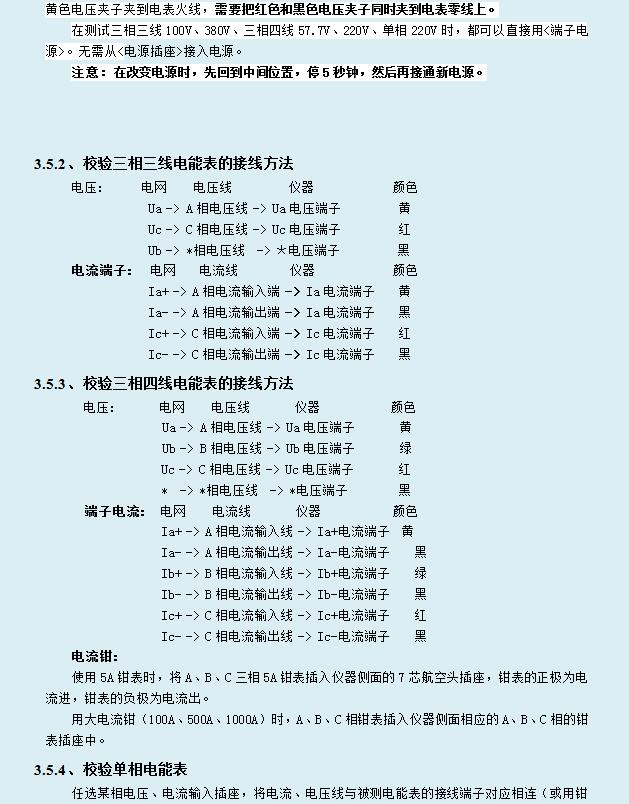

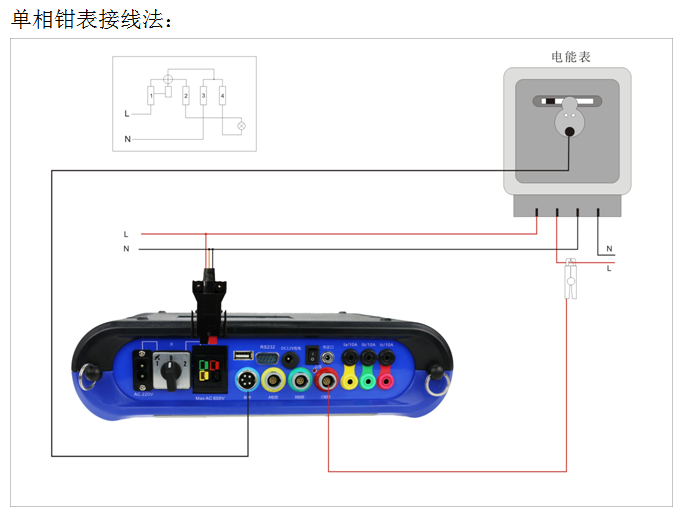

2、可测量校验三相三线、三相四线、单相电能表、低压电流互感器和电流互感器的角差及比差,可显示电压、电流、相位、有功功率、无功功率、相量图和功率因数等。

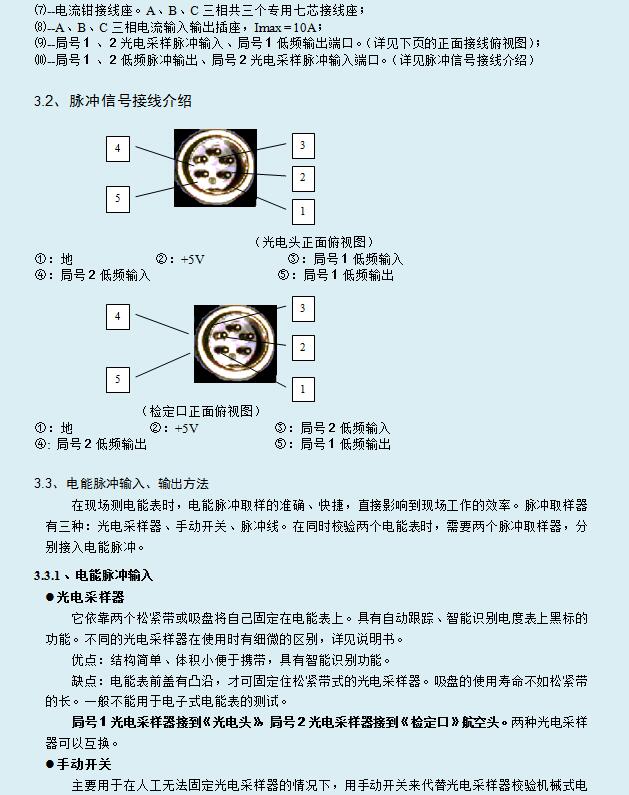

3、相量图零度参考点可任意设定,全新计算方法,无论电流大小均不影响查出48种接线方式,校验电能表时,可输入手动脉冲、光电头脉冲及电子式电能表脉冲,现场方便。

产品别称

三相电能表现场校验仪、多功能电能表校验装置、三相电能表检定装置、电能表校验台、三相多功能电测量仪表检定装置、多功能电能表校验装置、三相多功能电能表校验台

产品特征

1、同时计算全波、基波、谐波全部参数。在校验界面,同时实时显示全波基波的U、I、P、Q、VA、相角,以及谐波的合成U、I、P、Q、VA和百分比,U、I的正序、负序及零序含量,谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。

2、校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度。

3、可选任意一次谐波或多次谐波,计算合成的UIPQVA和百分比,以及谐波有功电能。

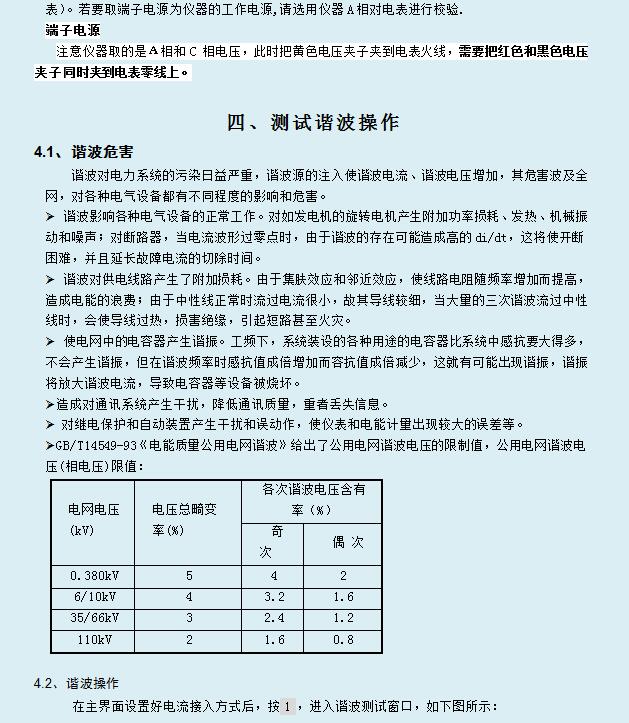

4、可单独同时分析三相的谐波的各次UIPQVA的含量及测量值,显示51次谐波+PH、谐波-PH及占基波的百分比,以确定正反向谐波有功对计量的影响量。

5、全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法,在谐波下无功计量错误的情况。可按被测电能表的测量带宽,选择谐波次数。

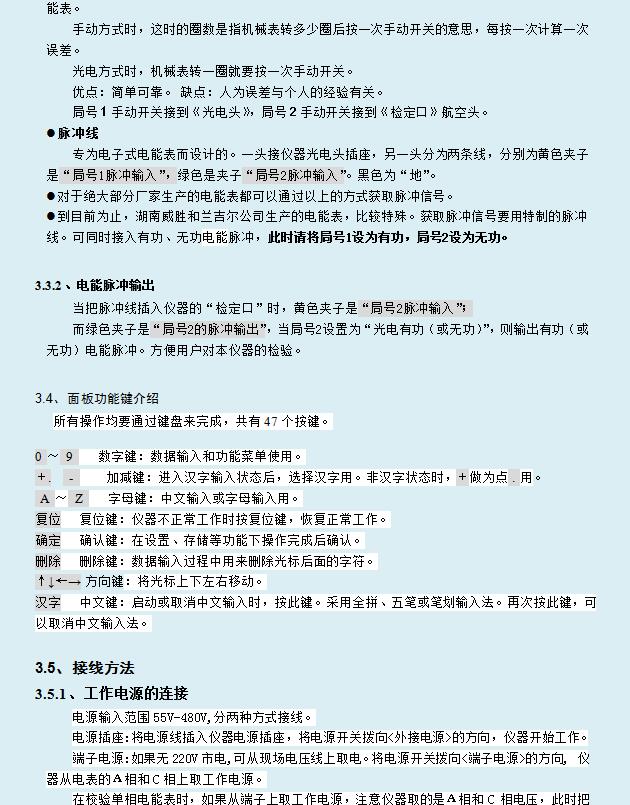

6、可同时检测两路被检脉冲,同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。

7、过载2.4倍,所有测量点保证0.05%的准确度,保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标。

8500倍电流范围保证计量指标,10000倍电流显示范围。最小1mA 启动电流。高供高计时,空载也可识别接线。

9、电能累积功能可以校验没有电能脉冲输出的电能表。

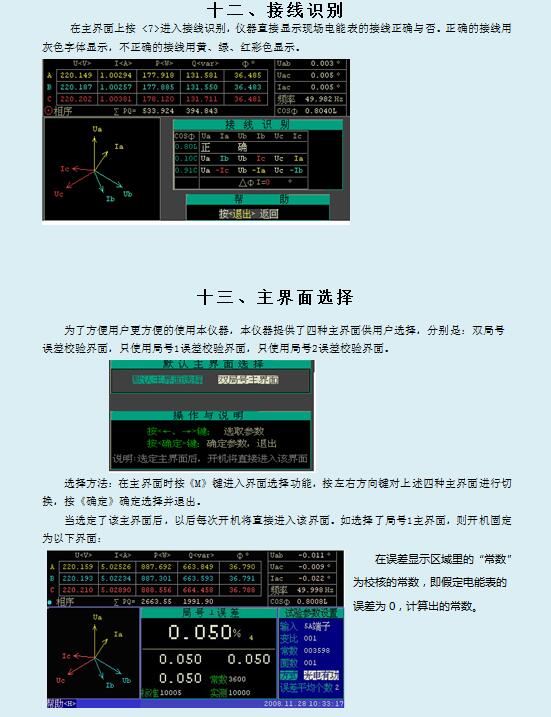

10、显示矢量图、可识别三线48种,四线96种错误接线以及CT二次交叉接线。

11、采用7 16:9 工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。

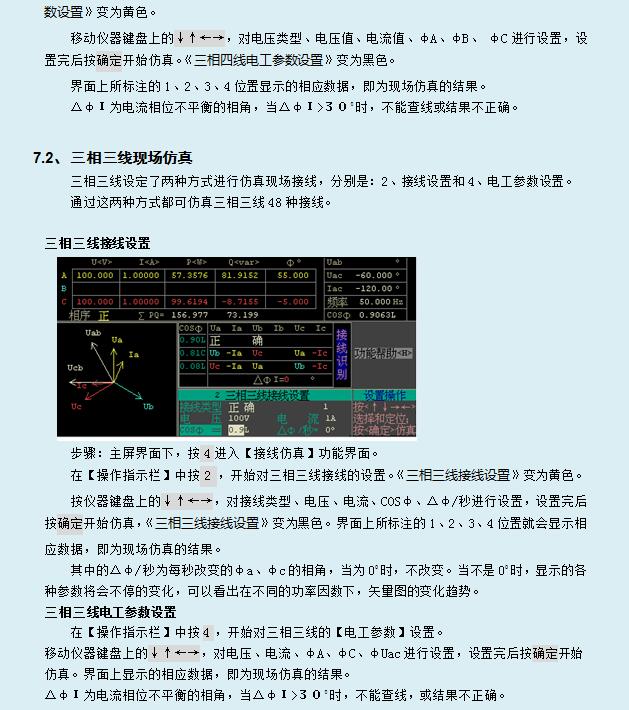

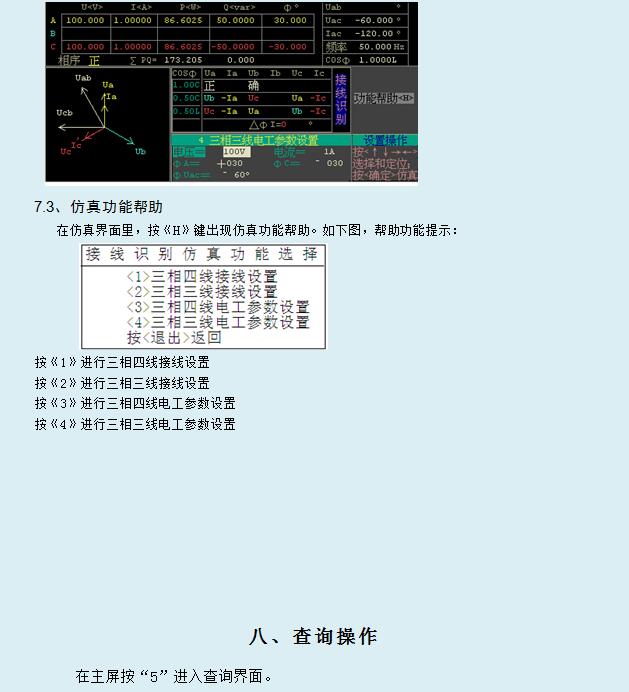

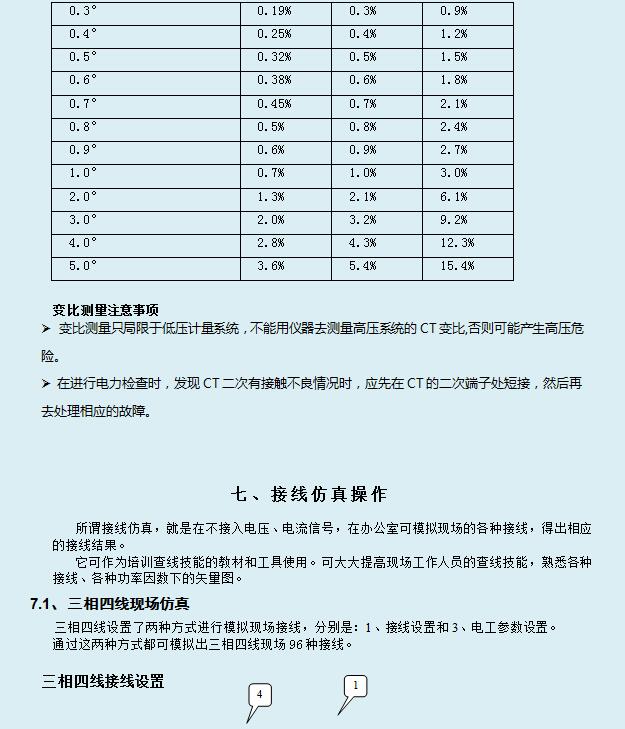

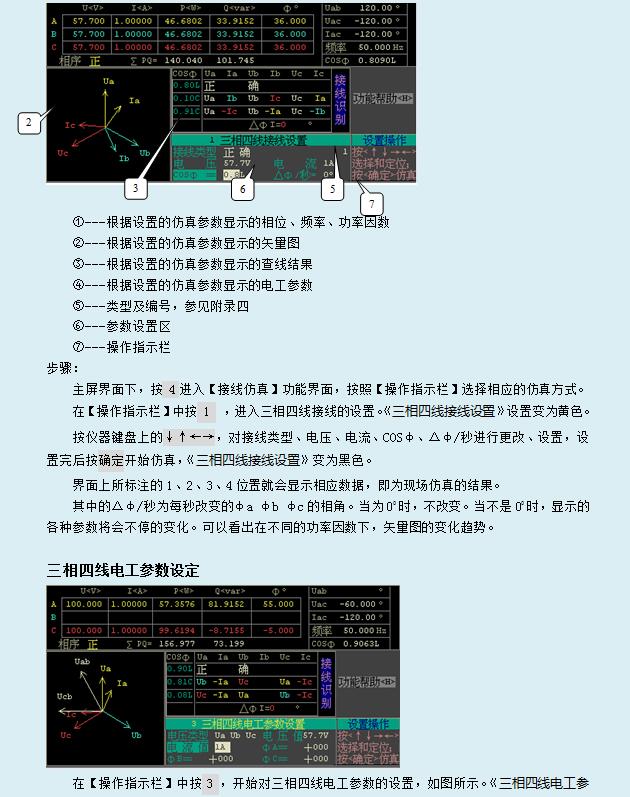

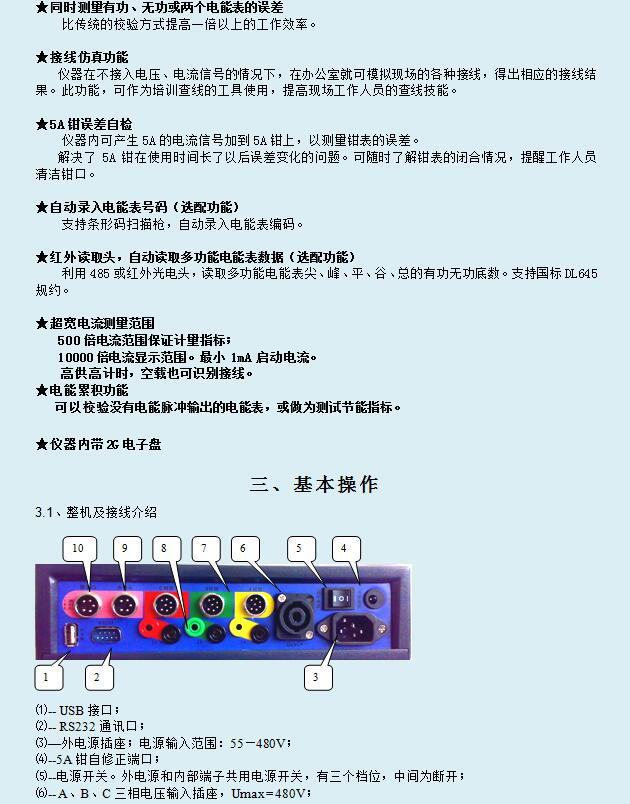

12、仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果及更正系数。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。

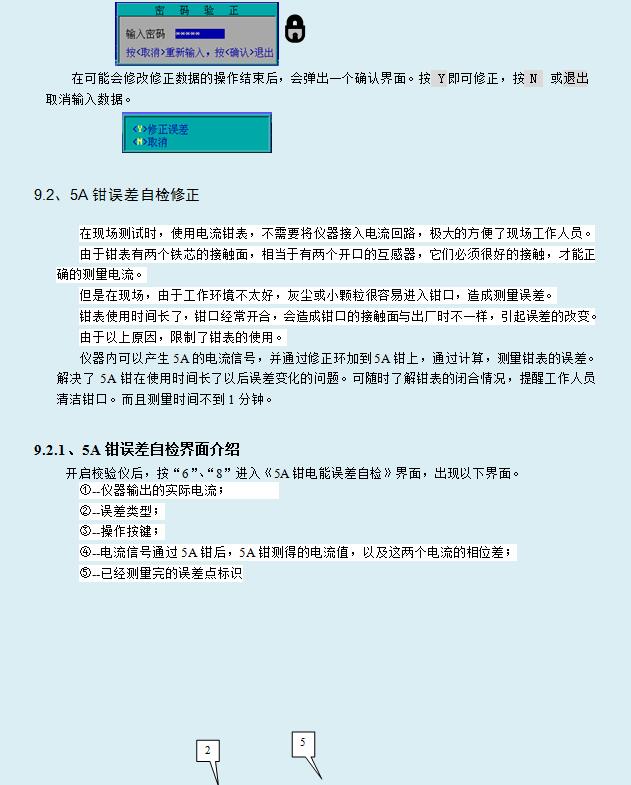

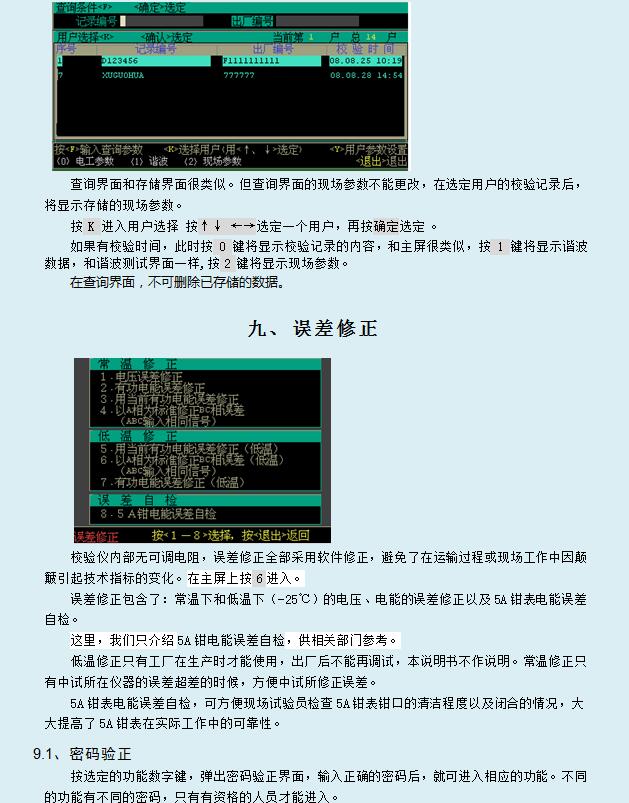

13、仪器内可产生0.05A-5A的实际电流信号加到5A钳上,以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。在更换5A钳时,可将误差修正到0.2级。

14、自动录入电能表号码(选配功能)。

支持条形码扫描枪,自动录入电能表编码。

15、利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数,读常数及校时。支持国标DL645规约DL645-1997DL645-2007。(选配功能)

16、仪器内带2G电子盘

17、可带3寸现场打印机,电池供电,直接将彩色屏幕图像转换为黑白后打印。

18、带5A100A500A1000A钳表,直接测量低压电流互感器的变比及变比的误差。

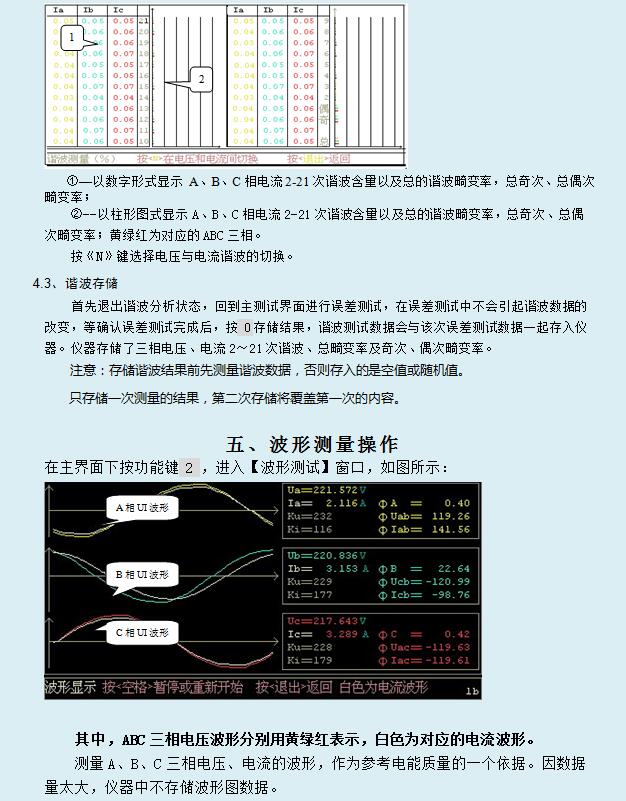

19、显示ABC三相电压、电流的波形。

20、工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源。

21、所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。

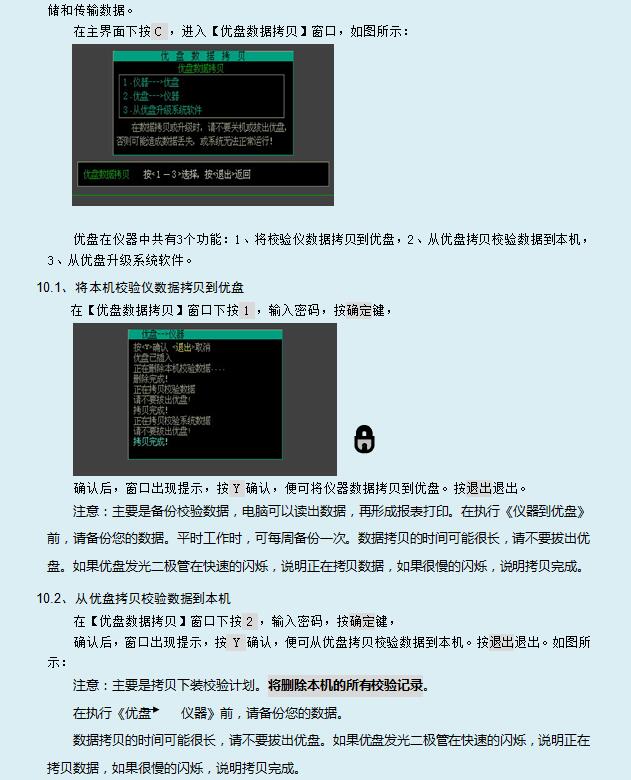

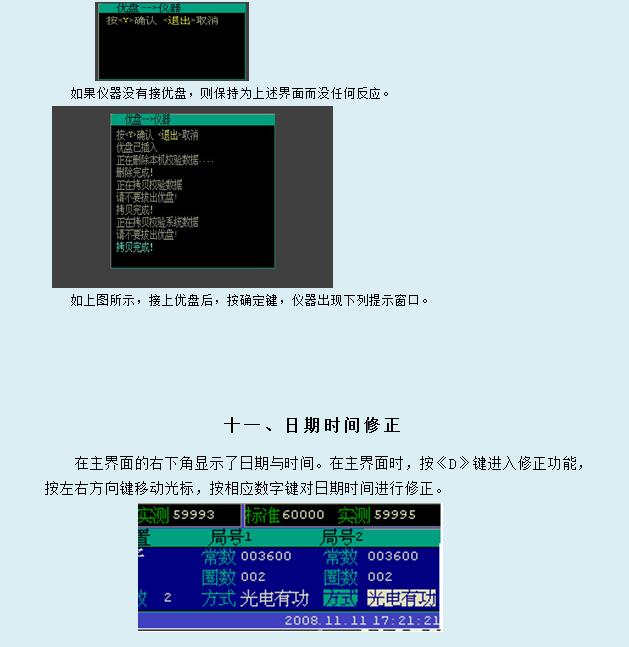

22、可将当前屏幕存储到优盘。

23、具有温湿度测量功能(需配温湿度传感器)

24、具有USB接口,连接优盘,形成超大型空间,方便数据拷贝。

25、触摸屏加按键操作,输入键盘采用电脑键盘排列方式排列。也可使用USB接口的PC电脑键盘。

26、可通过仪器USB接口与PC机进行对时。

27、平板电脑可直接控制仪器,操作界面和仪器相同。

28、电压测量插座和电源切换开关为工业级,可在600V下使用。(普通的市电用开关为250V,在380V时为超范围使用,存在安全隐患)

29、高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离,耐压4kV

30、电能脉冲输入保护。可在输入高压时,自动保护,并在仪器上显示提示信息。在改正错误后,点击界面即可复位保护。

315A钳自修正功能:仪器内产生5A的电流信号加到5A钳上,以测量钳表的误差。

32、采用5颗低功耗ARM芯片,全部运算能力大于1GIPS,同时计算51次谐波和全波的全部参数。

33、采用成熟的正版WINDOWS CE操作系统,稳定可靠。

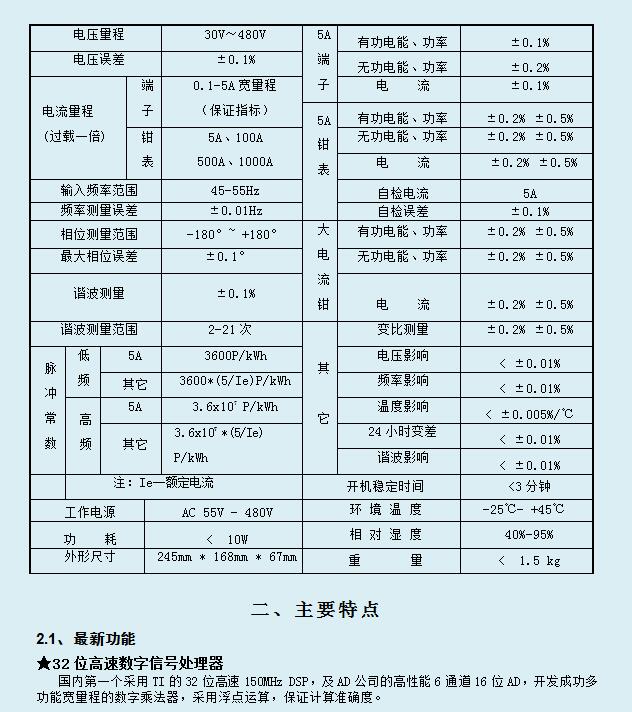

 参数



保证误差范围

25-600V

启动测量值

0.5V

额定值

440V

误差等级

±0.05%



端子

额定Ie

5A



0.025A-12A

钳表

额定Ie

5A100A500A1000A



0.5%Ie—2.4Ie

启动电流

0.02%Ie

输入频率范围

45-65Hz

频率测量误差

±0.01Hz

相位测量范围

-180°- 180°

最大相位误差

±0.1°

谐波百分比、谐波电工参数、谐波电能测量次数

2-51

脉冲常数

(注:Ie--额定电流)

低频输出

(三档)

5A

3600P36000P360000P/kWh(kvarhkVAh)

 其它

3600P36000P360000P *(5/Ie)P/kWh

(kvarhkVAh)

内部高频

5A

1.8x109 P/kWh

其它电流档位

1.8x109   *(5/Ie)P/kWh

最高脉冲输入频率

50kHz

5A端子

全波基波 kWhPUI

±0.05%

全波基波 KvarhQVAVAh

±0.2%

谐波     UIPQS

±0.2%H H=1+0.01k  K=2-51

5A钳表

全波基波 kWhPUI

±0.2%

全波基波 KvarhQVAVAh

±0.2%

谐波     UIPQS

±0.5% H H=1+0.01k  K=2-51

自检电流循环输出电流

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

自检误差(线性和角差)

±0.1%

大电流钳

全波基波 kWhPUI

±0.5%

全波基波 KvarhQVAVAh

±0.5%

谐波     UIPQS

±1.0% H H=1+0.01k  K=2-51



变比测量

±0.5%

电压影响

< ±0.01%

频率影响

< ±0.01%

温度影响

< ±0.005%/

24小时变差

< ±0.01%

谐波影响

< ±0.01%

可充电电池

11.1V 3000mAh

耐压(电压电流测量及电源与低压端子之间)

4.0 kV

电快速瞬变脉冲群

4.0 kV



4.0kV(共模),2.0kV(差模)

开机稳定时间

<3分钟

环境温度

-25-+45

相对湿度

40%-95%

工作电源

AC 55V - 600V



<  9W

外形尺寸

275mm * 196mm * 78mm



<  1.5 kg

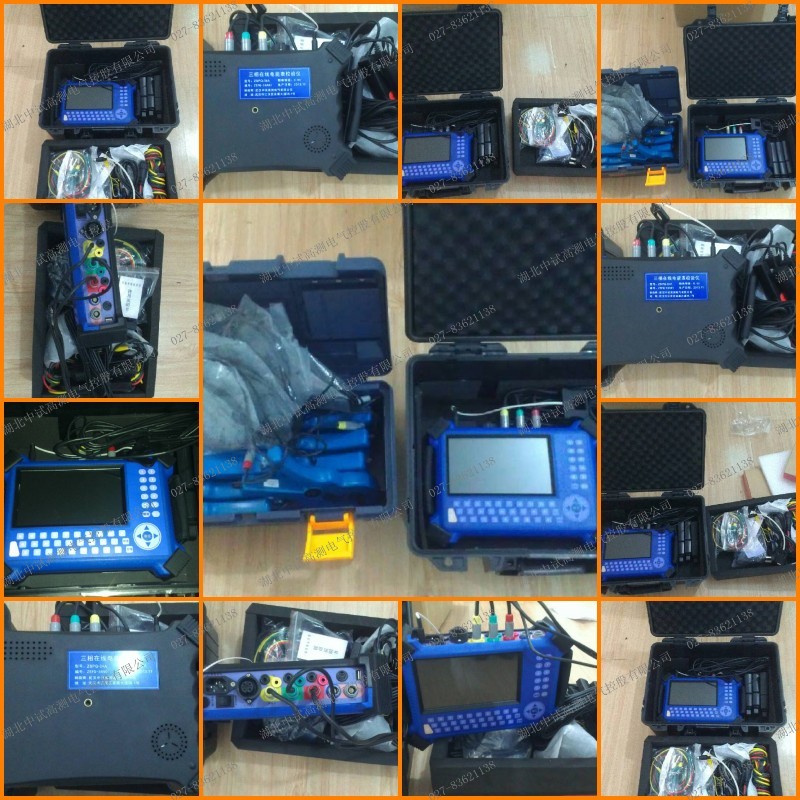

附件

1

主机

1

2

5A钳表

3

3

钳表修正环

1

4

优盘

1

5

电子脉冲线

1

6

电压测试线

1

7

电流测试线

1

8

电源线

1

9

光电头

1

10

仪器箱

1

11

说明书

1

12

出厂报告

1

13

附件清单

1

以下为选配件

A

100A钳表

B

500A钳表

C

1000A电流钳

D

红外读表头

E

扫描枪
