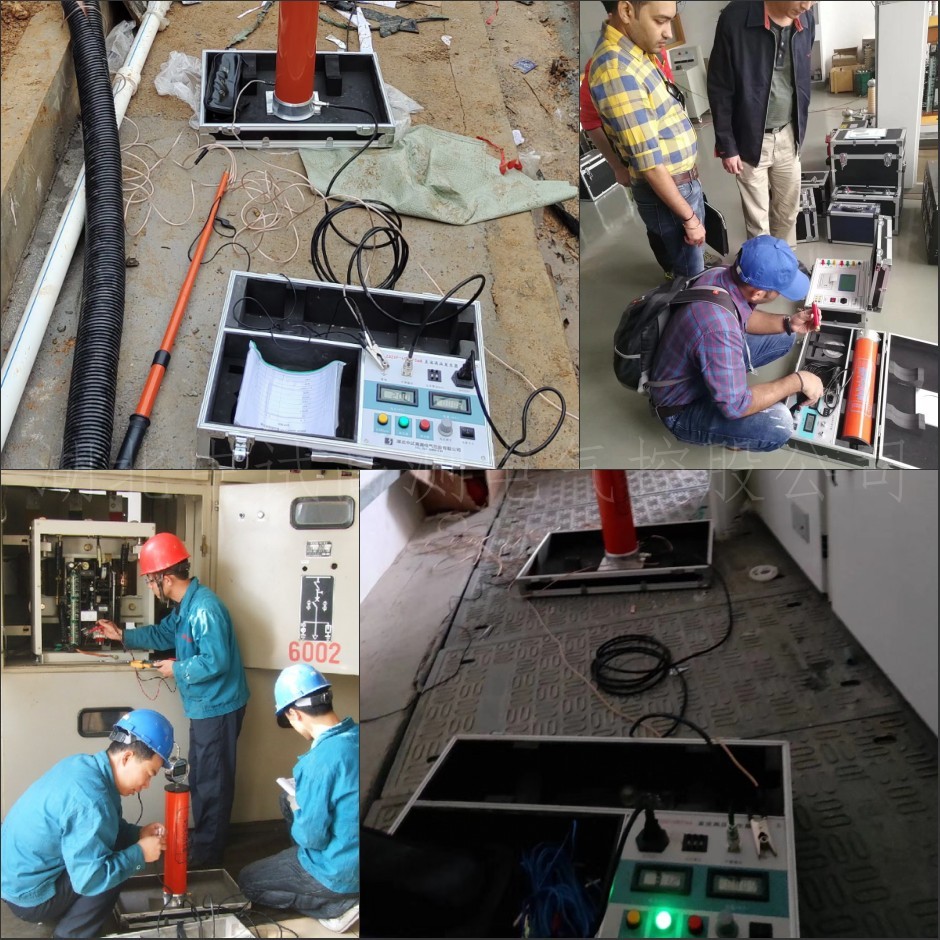

  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介


ZSZGF直流高压发生器

输出电压:40kV . 60kV . 120kV . 200kV . 300kV . 400kV . 500kV  . 800kV  . 800kV
输出电流:2mA . 3mA . 5mA . 10mA  .  20mA
组成部分:控制箱 . 倍压筒 . 微安表 . 限流电阻 . 放电棒 . 测试线

ZSZGF直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。

ZSZGF直流高压发生器采用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警,整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。

产品别称

直高发、直流高压发生器、中频直流高压发生器、数字式直流高压发生器、便携式直流高压发生器、便携式直高发

产品特征

1、采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
2、采用电压负反馈,输出电压稳定度高,纹波系数小≤1%。
3、全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2kV),电流误差±1个字。
4、升压电位器零起升压。
5、75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。
6、过压保护采用拔码设定,一目了然,误差±1%。
7、倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
8、折叠式撑脚,直径面积大,稳定性能好。
9、一体化设计、高压拖地电缆引出,方便现场试验。
10、产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

     一体机

规格 技术参数 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
额定电压(kV) 40 60 60 60 80 100 120 120
额定电流(mA) 3 2 3 5 2 2 2 5
额定功率(W) 120 120 180 300 160 200 240 600
机箱重量(kg) 7 2 2 4.5 2 3 3 4.5
倍压重量(kg) 一体 2.5 3 3.8 2.5 4 4 4.5
倍压高度(mm) 一体 400 400 500 400 500 500 500
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟 充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容 负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验
过压保护采用拨置,一目了然
机箱倍压放置一个铝合金箱,整机一手可提

     分体机

规格 技术参数 200/2 200/5 250/3 300/2 300/5 400/3 400/5 其它等级
额定电压(kV) 200 200 250 300 300 400 400 500~1000kV等合同定做
额定电流(mA) 2 5 3 2 5 3 5
额定功率(W) 400 1000 750 600 1500 1200 2000
机箱重量(kg) 4.5 4.5 4.5 5.5 5.5 5.5 5.8
倍压重量(kg) 7.9 8.3 9 11 11.5 38 45
倍压高度(mm) 965 965 1030 1250 1250 1900 1900
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟 充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间长为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容 负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验
过压保护采用拨置,一目了然
控制箱小,方便现场


一体机:40K、60KV、120KV



分体机:200KV、300KV、400KV、8000KV
