中试控股技术研究院鲁工为您讲解：变压器绕组变形测试仪

ZSBR-8500变压器绕组变形测试仪

双通道16位AD采样,8寸彩色触摸屏，亮度可调,USB2.0接口,支持数据上传和联机测试
先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

注意事项
1. 做完直流电阻试验后不能立即做绕组变形试验，测试前必须保证接线端充分放电，否则可能损坏本仪器。
2. 测试前必须断开所有引线，使变压器接线套管距离外导体大于20cm。
3. 测试钳应与接线套管紧密连接，放线时不要弯曲测试线，收线时应按照线的原状绕成环状保存，线的环状直径不得小于35cm，否则有损测试线。
4. 不可用其他测试线代替本仪器标配的测试线。
5. 仪器应存放于通风干燥处，避免潮湿。
6. 若长期不用，每隔一个月通电一次，每次1-2小时。
7. 为了延长电池使用寿命，请用户不要过度放电，电量显示图标指示没电时应立即充电，充电完成后静置至少半小时再使用电池供电。
8. 若仪器通电后显示屏不亮，可能是电池没电或者保险丝熔断，请立即充电或更换保险丝，注意保险丝规格：0.25A。
9. 若使用内电源电池供电，当电池电量过低，屏幕会闪烁，请立即断电或充电。
10. 测试过程中，尽量不要随意移动或拆除测试线。
11. 若仪器屏幕闪烁，说明电池电量消耗完毕，请立即改用市电供电。
12. 若连接市电开机，屏幕不亮，肯能电源插座保险丝损坏，请更换0.25A的保险丝。
ZSBR-8500变压器绕组变形测试仪技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；

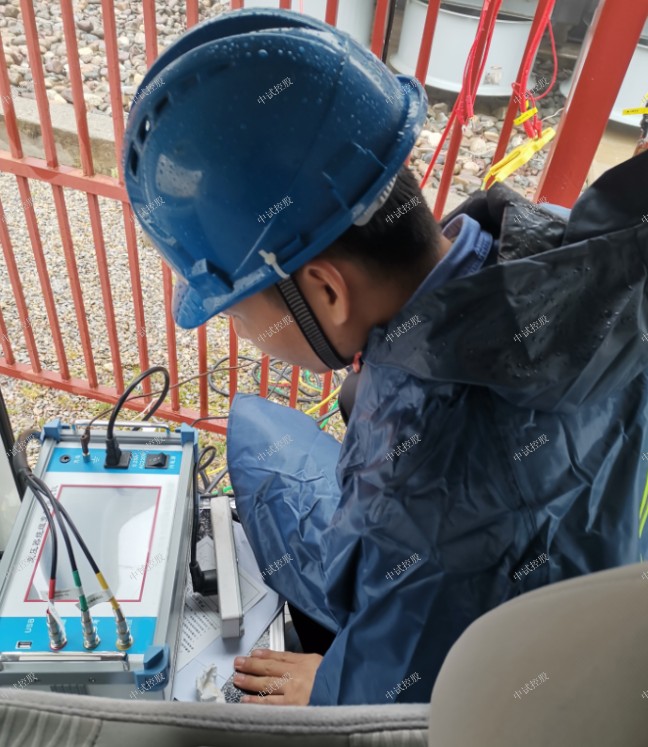

试验程序
1.首先检查变压器接地状况是否良好，套管引线应全部解开。
2.详细记录被试品的铭牌数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4.数据存放格式：文件是以ASCII码的形式存放，用户可用各种文字编辑软件进行阅读和修改。
5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

ZSBR-8500变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBR-8500变压器绕组变形测试仪采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;
