中试控股技术研究院鲁工为您讲解：绕组变形仪

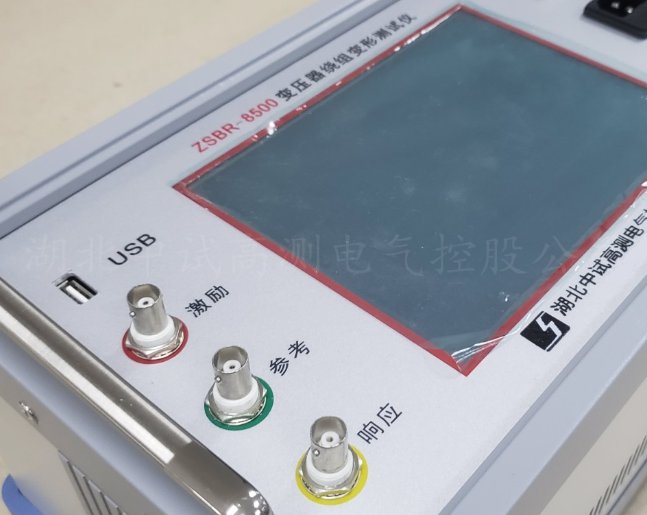

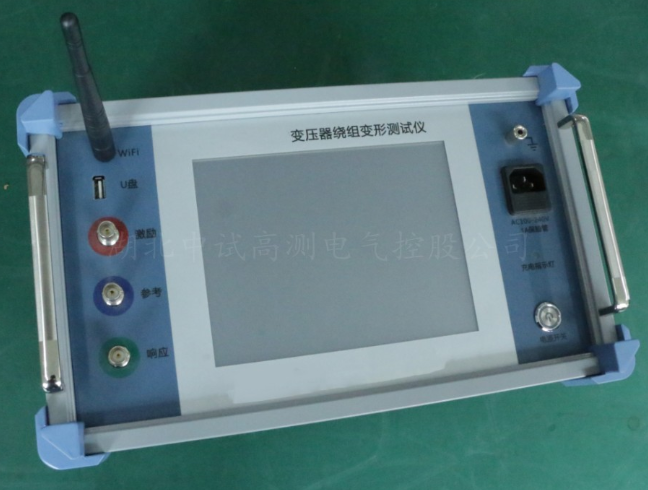

ZSBR-8500变压器绕组变形测试仪

双通道16位AD采样,8寸彩色触摸屏，亮度可调,USB2.0接口,支持数据上传和联机测试
先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

ZSBR-8500变压器绕组变形测试仪技术特点
1. 采用先进的DDS扫频技术；
2. 采用双电源供电：市电AC220V±10%，内电源6V5AH蓄电池；
3. 采用高速，高集成化微处理器设计；
4. 输出正弦波幅值可通过软件设置；
5. 双通道16位AD采样；
6. 8寸彩色触摸屏，亮度可调；
7. 多可以保存120组测量数据，供随时查阅或上传至PC机；
8. 有强大的上位机软件，曲线分析、打印和生成word文档；
9. USB2.0接口,支持数据上传和联机测试；
ZSBR-8500变压器绕组变形测试仪技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；

ZSBR-8500变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBR-8500变压器绕组变形测试仪采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;
