互感器交流耐压机

发电机和励磁机的励磁回路所连接的设备和采用的励磁方式有关，该回路的设备的绝缘状态的良好与否是十分重要的，当励磁回路一旦发生故障（如接地，失磁等）将严重影响发电机的正常运行。
    1、外施电压法(加1min工频电压)，它用于全绝缘变压器或分级绝缘的中性点耐压及低压绕组的耐压试验。
    2、倍频感应法。它用于分级绝缘变压器的耐压试验。
    3、互感器交流耐压机操作波感应试验法。它是用来考核变压器绝缘耐操作过电压的能力的试验，对220kV大型变压器，允许用操作波耐压代替倍频感应耐压来考核变压器的主绝缘和纵绝缘。

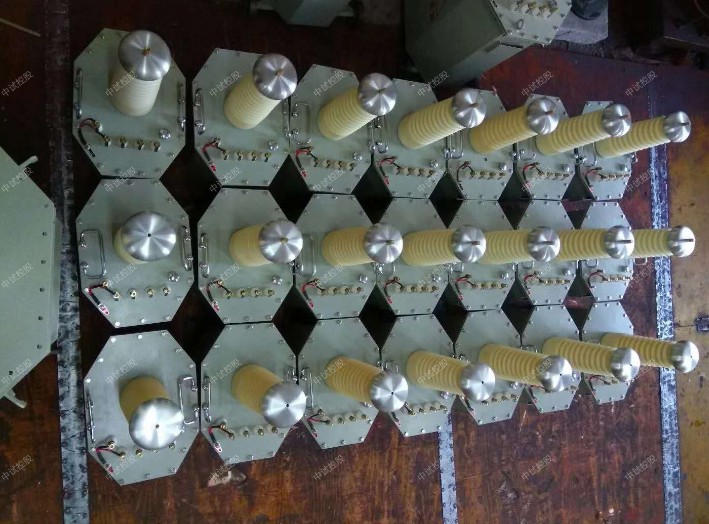

ZSYD(JZ)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱)

高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC：50KV    AC：70KV
输出电流：AC:200mA    AC:142.8mA

控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45A
输出电压:0～250V
输出电流:0～50A

试验接线及仪器设备的选择
    根据规程，500kV交流电缆的直流耐压试验电压为775kV，产生直流高电压的方法通常是将工频高电压经整流而变换成直流高电压的方法，而利用倍压整流原理制成的直流高压串级装置能产生出更高的直流试验电压。

 1.1 互感器交流耐压机交流高压电源
    这部分包括升压变压器T2、调压变压器T1和控制保护装置等。
    T1--调压变压器，输出电压0～400V，容量为20kVA。
    T2--升压变压器，采用的YDJ系列试验变压器，输入电压380V，输出电压300kV（具体电压的高低根据所选择的串级直流高压发生器的级数来定），变压器容量要大于10kVA。
    1.2 串级直流倍压整流
    以选择1000kV多级直流高压发生器，考虑到试品为大电容设备，在设备选择时主要考虑设备的容量，对电压脉动系数可以不做特别要求，要求输出电流大于10mA。
    1.3 保护电阻R
    直流耐压试验在加压的瞬间会产生较大的充电电流。电流绝缘击穿的瞬间，回路内会有很大的击穿电流流过，试验结束后放电时电缆上大量剩余电会在很短时间里流入大地

中试控股测量方法

1.小修时用1000V绝缘电阻测试仪，大修时用2500V绝缘电阻测试仪测绝缘电阻，不应低于0.5MΩ，方法和转子绕组的绝缘电阻测量方法相同。
    2.大修时做交流耐压1000V，方法和定子绕组的交流耐压试验方法相同。
耐压试验方法如下。
    中试控股一般采用水电阻作为保护电阻。其选用原则是：当试品击穿时，既能将短路电流在硅堆的允许电流之内，又能使电源控制箱内的过流继电器可靠动作，同时，电阻表面在全电压作用下不能闪络，而且正常工作时水电阻上的压降不应过大(约在试验电压的1%以下)。水电阻的阻值根据直流试验电压而定，一般取10Ω/V。本试验当中水电阻阻值为R＝775×10＝7.75MΩ。
    1.4 滤波电容C
    滤波电容的作用是使试验电压的波形平稳，一般取0.1μF左右。如无合适的电容器，可用几个电压较低的电容器串联，以提高耐压强度。对于电缆 这样电容量较大的试品，滤波电容可以省略。
