互感器耐压试验变压器

当试验变压器不能满足耍求时，可以采用串联谐振成套试验装置。其他的设备还有调压器，过流保护，电压测量装置，保护球间隙，保护电阻，控制装置等，一般在成套设备中都已经配备好，但需要进行调试。
    (2)在进行耐压前，其他试验必须合格。油浸变压器若经滤油或运输，应静置一段时间再试验。(对500kV的72h以上，220及330kV的48h以上，110kV及以下的24h以上。)
    (3)接上被试变压器，接通电源，从零开始升压，升压速度从75%试验电压后应以每秒2%试验电压均匀升压。
    (4)升压过程中，应检查高压回路和变压器有无异常。如有异常，应查明原因并降压停电。升到试验电压后保持1min，然后降压并断开电源。并对变压器进行放电。
    (5)试验前后应测量绝缘电阻且应无明显差别。

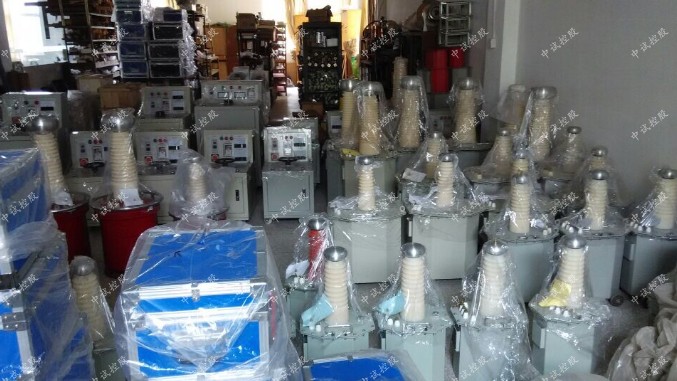

ZSYD(JZ)-10KVA/100KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)


高压试验变压器参数：
容量：10KVA
输入电压：AC200V  50Hz
输入电流：50A
输出电压：AC100KV   DC140KV
输出电流：AC100mA   DC71.4mA


控制箱参数：
容量:10KVA
输入电压:AC220V 50Hz
输入电流:45.5A
输出电压:0～250V
输出电流:0～50A

    2、互感器耐压试验变压器操作波试验
    由于操作波试验具有简单、便于现场使用的优点，故允许用来代替倍频感应耐压来考核变压器的主绝缘和纵绝缘。
    (1)波形及试验电压。

互感器耐压试验变压器正式试验
    接上被试电缆芯线，其余两相电缆芯线仍然接地。合上电源，逐渐升高电压，并在以上电压点上各停留1min，读出并记录各1min末和耐压结束时的泄漏电流值及环境温度、湿度和天气情况。
    在升压时，绝缘良好的电缆由于电缆电容充电，电流示值将剧烈上升。而在电压停留阶段，电流逐渐下降，趋于稳定。随着电压的逐段升高，泄漏电流大致成比例增大。
    有问题的电缆，在试验过程中会出现以下现象：升压时泄漏电流不成比例地急剧上升；在升压停留阶段，泄漏几乎不随时间衰减，甚至反而增大；泄漏电流值不稳定；泄漏电流值相间不平衡。
    发现电缆问题后，原则上应查明故障原因，找出故障点。

电流选择
    根据电缆所需的电流IC选择高压试验变压器的额定输出电流IN，使其大于电缆所需的电流IC，即IN＞IC而电缆所需的电流IC可按下式进行估算：
    IC＝2πfCxUC×10-3＝2π×7.6161×320×10-3＝765.7A
    其中Cx为被试品电容和附加电容。试验变压器的额定输出电流取IN＝770A。
    3、试验变压器容量的选择
    根据被试品的高压侧充电流IS和试验变压器的额定电压UN，可以确定试验变压器的容量，其公式为：
    P＝UNIN＝330×770＝254100kVA
    应当指出，选择的试验变压器的容量应尽可能大于计算结果，因为试验线路、试验设备，本身对地存在杂散电容，使得估算的试验电流小于实际值的缘故。
    采用50Hz电压进行试验，由于电缆线路的电容较大，做工频耐压试验就需要大容量的试验变压器、调压器以及电源等工频试验设备。
