互感器交流耐压装置

在耐压试验中，由于其试验性质的特殊性，试验电压的准确测量尤为重要，在我们日常高压试验工作中，测试试验电压的方法为：在试验变压器低压侧测量，用电压互感器测量，用静电电压表测量，用铜球隙测量，用电容分压器或阻容分压器测量。

在测量方法中，除用铜球隙测量不用电压表，其余都用到了电压表。

因此，为保证试验结果的正确，对高压交流试验的电压的测量，应按《高电压试验技术》和《现场绝缘试验实施导则》的规定，测量其峰值。一般电压表只能测量有效值，而峰值电压表可直接测量峰值，故在耐压试验测量电压时应使用峰值电压表测量其峰值。

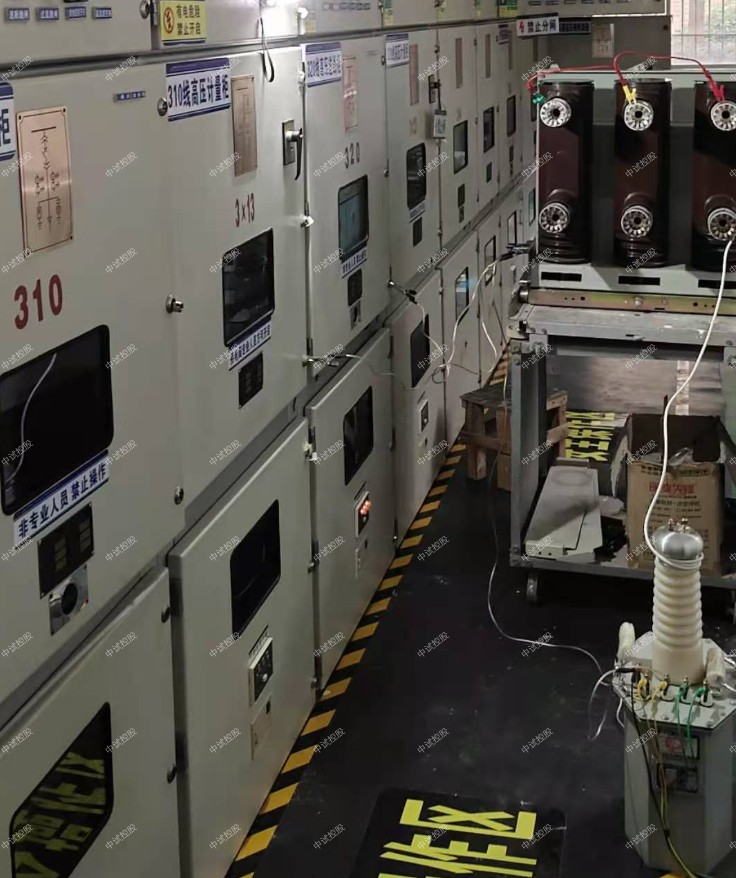

互感器交流耐压装置试验接线：应根据试验需要和试验条件确定接线或按照试验设备说明书进行接线。必要时可以采用串级接线，以提高输出电压，达到试验电压要求。所有接线连接完毕应检查接线是否完全正确，确认无误后方可操作试验。

每试验一项均要做好真实记录，注明设备试验结果是合格或是不合格，以便于判定设备能否运行。

ZSYD(JZ)-5KVA/50KV工频耐压试验装置(中试控股交直流试验变压器及控制箱)

高压试验变压器参数：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA


控制箱参数：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

交流耐压试验：在被试设备电压的2.5倍及以上进行,从介质损失的热击穿观点出发,可以有效地发现局部游离性及绝缘老化的弱点。互感器交流耐压装置由于在交变电压下主要按分压，故能够有效地设备绝缘。但是，中试控股交流耐压对绝缘的比直流大，而且由于试验电流为电容电流，所以需要大容量的试验设备。

中试控股综上所述，直流耐压试验和 工频交流耐压试验都能有效地发现绝缘，但各有特点，因此两种方法不能相互代替，必要时，应同时进行，相互补充。

按《预规》要求，显极式发电机大修时（和更换绕组后）要进行交流耐压试验，原因是这种转子绝缘被击穿后较容易修理。而对隐极式转子只在局部修理槽内绝缘及局部更换绕组并修好后才做此项试验。
    一、中试控股测试方法
    (1)测试方法和定子绕组的交流耐压试验方法相似。
    (2)对于水内冷转子应在通水情况下进行试验。
    (3)由于一般励磁电压都较低，故试验电压也较低，例如：300MW发电机（QFSN-300-2）的励磁电压为365V，对隐极式转子为5UN，即5×365V＝1825V。故用一般的试验变压器就可以了。当然，试验前后的充分放电还是必要的。
    对隐极式转子一般情况下不做交流耐压，但在寻找接地故障点时，也可用来判断接地点的位置。
