中试控股博士科研站技术专工为您一一解答：10KV变压器绕组变形测试仪试验装置

变压器绕组变形测试仪试验程序

1.首先检查变压器接地状况是否良好，套管引线应全部解开。
2.详细记录被试品的数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。
3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。
4.数据存放格式：文件是以ASCII码的形式存放。
5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

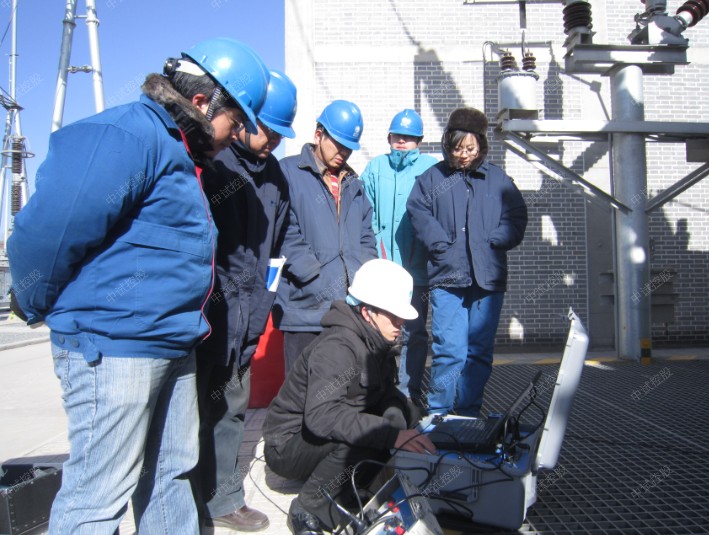

6.现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。

ZSBX-VI变压器绕组变形测试仪
一  系统简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按电力行业标准DL/T911－2016、电工标准IEC60076-18采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。
1.1主要技术特点
? 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的鼓包或移位等变形情况。
? 测量速度快，对单个绕组测量时间1-2分钟。
? 频率精度非常高，频率精度为0.005% 。
? 采用数字化频率合成，频率稳定性更高。
? 采用5000V电压隔离、充分保护测试电脑安全。
? 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
? 采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、电工标准IEC60076-18。
? 采用windows平台，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
? 采用数据库保存测试数据，对测试数据的管理简洁方便。
? 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便出测试报告。
? 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
? 软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
1.2主要技术指标
? 测量速度：单相绕组1分钟-2分钟
? 输出电压：Vpp-20V测试过程中自动调整
? 输出阻抗：50Ω
? 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
? 扫频范围：100Hz－2MHz
? 频率精度：0.005%
? 扫频方式：线性或对数，扫频间隔和点数可任意设置
? 曲线显示：幅频曲线
? 测量动态范围宽：－120dB～20dB
? 中试控股电电压：AC220V±10%
中试控股数据回显
本系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达大时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。
E区中的曲线共分为三组，1-3为一组，4-6为一组，7-9为一组，每组曲线在组内进行相关性分析。因此，需要保证用于分析的曲线在同一组别内，否则无法得到正确的分析结果。

2) 将高压侧A、B、C三绕组短接起来。

3) 将非测试的其他绕组中压侧三相及中性点短接起来，并接地。注意：要先接接地端，后接被试品端（3#）。

4) 用同样方法将低压侧也短路接地（4#）。

5) 将红色高压线一端接测试仪“高压输出”插座内，将红色高压线外端接地线接地。

6) 红色高压线另一端接套管末屏端子（1#）。

7) 高压测试线屏蔽线接到套管高压线接地端子短接线上（2#）。

8) 将非被测套管的末屏端子接地。

9) 连接好电源输入线。

10) 10KV变压器绕组变形测试仪试验装置检查试验接线正确，操作人员征得试验许可后方可加压试验。
