中试控股博士科研站技术专工为您一一解答：220KV变压器绕组变形检测仪

频率响应图谱的特征
1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，就算是同一地方出也一样。这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。由于结构设计上有一定的差异，频谱有较明显的差别。
2、具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，相与相之间的一致性较差。
4、变压器的一致性较差
变压器由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且变压器短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。

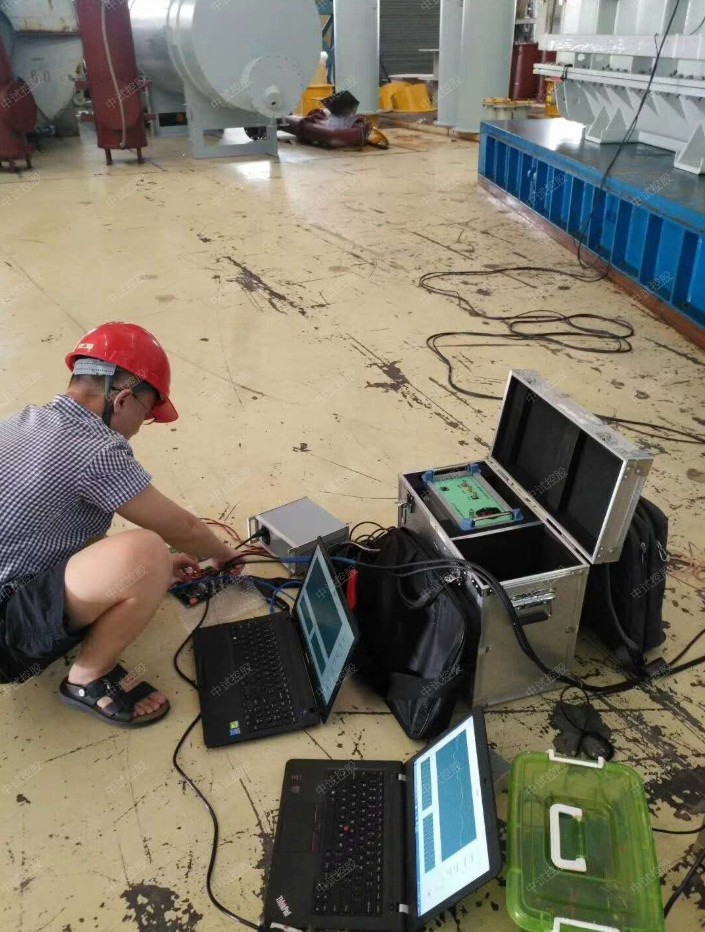

ZSBX-III 变压器绕组变形测试仪
1.1概述
本仪器根据对变压器内部绕组特征参数的测量，采用正在完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。
变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
1.2仪器功能
本仪器是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。 对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、分析和维护检修更为精确有力的依据。
检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:
       ①一致性很好
      ②一致性较好
      ③一致性较差
      ④一致性很差
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为:
        ①正常绕组
       ②轻度变形
       ③中度变形
       ④严重变形
1.3执行标准
DL/T911－2004《电力变压器绕组变形的频率响应分析法》
1.4仪器特征
1.硬件机芯采用DDS专用数字高速扫频技术，准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
2.采集控制采用高集成化微处理器,选用精密、高稳定元器件，高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明显变化)，对同一相重复试验，测量重复率在99.5%以上。
3.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前两种技术流派的测量模式。
4.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。
5.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
6.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，可根据实际需要选用。
7.仪器智能化程度高，信号输出幅度由软件进行自动量程调节，zui大幅度峰值±10V，自动调节采样频率。
8.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达2MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况更多的分析。
9.历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
10.中试控股软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便出测试报告。
