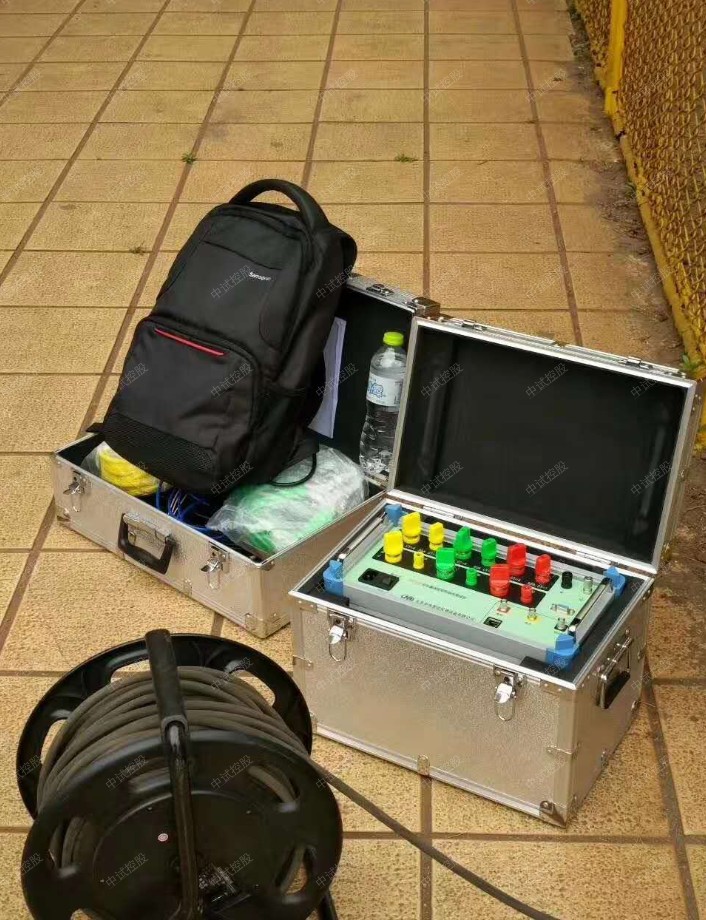

试验接线

高压侧：1档AB-BC-CA，2档AB-BC-CA，3档AB-BC-CA，低压侧：Oa-Ob-Oc，三个档位测量完毕后，把分接开关放到运行档（2档），再进行一次测量。

变压器上的高低压侧接线柱不接地也不需要短接

4、检查试品外壳，应可靠接地

5、用绝缘杆带地线上去将被试设备放电

6、放电后，拆除被试设备高压、中压、低压引线，其他人员撤离现场

7、检查试品外观

8、试验现场周围装设试验围栏，必要时派专人看守

9、接取电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作

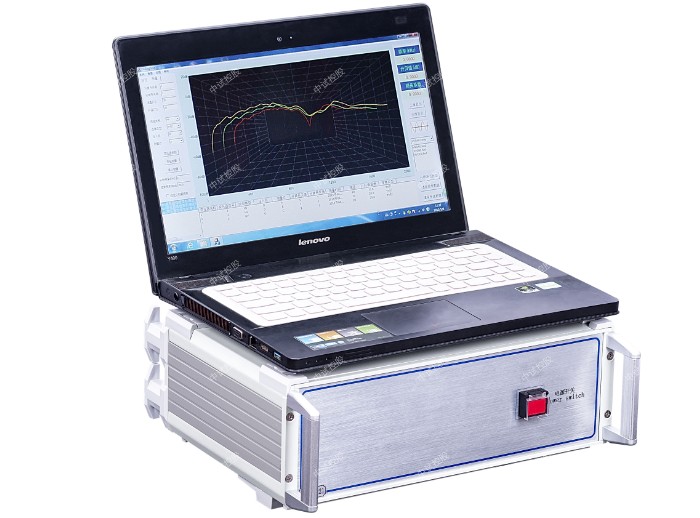

ZSBX-9000变压器绕组变形测试仪
一，概述
1，中试控股变压器设计完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；
2，当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
3，基于以上思想测量技术，设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。
4，本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。
二，技术特点
1.采用DDS扫频技术；
2.采用高速，高集成化微处理器设计；
3.双通道16位AD采样；
4.自带高亮度7寸彩色触摸屏，亮度可调；
5.自带热敏打印机，可随时打印数据，打印浓度可调；
6.可以保存100组测量数据，可随时查阅数据或上传至PC机；
7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；
8.采用USB2.0接口；
9.主机尺寸：31cmX15cmX15cm；
10.主机重量： 4.0KG。
11.工作电源：AC220V±10%，(50±1)HZ ;
12.工作环境：-10℃～50℃  湿度<90％ 无结露。
三，技术参数
1，设置两种不同的扫描方式：线性扫描，分段扫描；
线性扫描：
10HZ-1MHZ  分辨率0.5KHZ  2000扫描点
100HZ-2MHZ  分辨率1KHZ   2000扫描点
10HZ-1MHZ  分辨率0.25KHZ   4000扫描点（只上位机可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000扫描点（只上位机可用）
自定义起始频率，扫描间隔，扫描点数（只上位机可用）
分段扫描：
10HZ-100HZ 分辨率1HZ90点
100HZ-1KHZ 分辨率5HZ 180点
1KHZ -10KHZ 分辨率 50HZ 180点
10KHZ-100KHZ分辨率 0.2KHZ 450点
100KHZ –300KHZ   分辨率 0.5KHZ  400点
300KHZ –1000KHZ 分辨率 1KHZ 700点
2，幅值测量范围：(-100dB） - （+20dB）
3，幅值测量精度：0.1dB；
4，扫描频率精度：小于0.01%；
5，信号输入阻抗：大于1MΩ；
6，信号输出阻抗：50Ω；
7，同相测试重复率：99.5%；

频率响应图谱的特征
1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。由于结构设计上有一定的差异，频谱有较明显的差别。
2、大型变压器绕组变形测试仪具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、大型变压器绕组变形测试仪chang用变压器的一致性较差
chang用变压器(包括chang变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且chang用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、中试控股三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。
