电压互感器倍频耐压试验装置

电压互感器倍频耐压试验装置五大特点

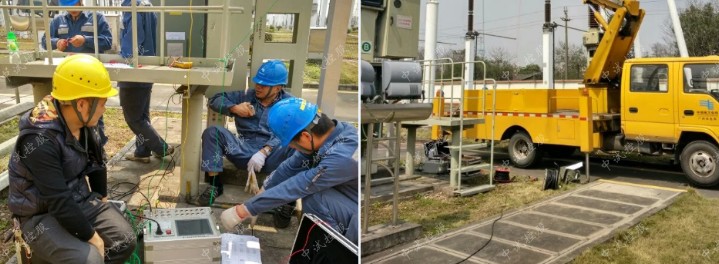

电压互感器倍频耐压试验装置对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的后果。

采用微机控制，运用数字波形合成技术及现代电力电子技术设计，中试控股比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。

变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

电压互感器倍频耐压试验装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，中试控股能较好地满足变压器，互感器感应耐压试验的需要。

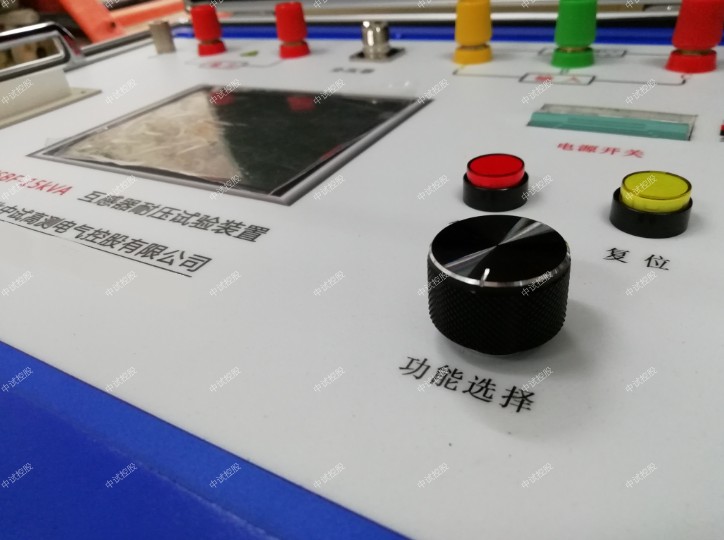

中试控股电压互感器倍频耐压试验装置

1、多倍频感应耐压测试仪具有过压、过流、零位启动、闪络等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护试品。

2、整个多倍频感应耐压测试仪单件重量轻，便于现场使用。

3、多倍频感应耐压测试仪具有自动和手动用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

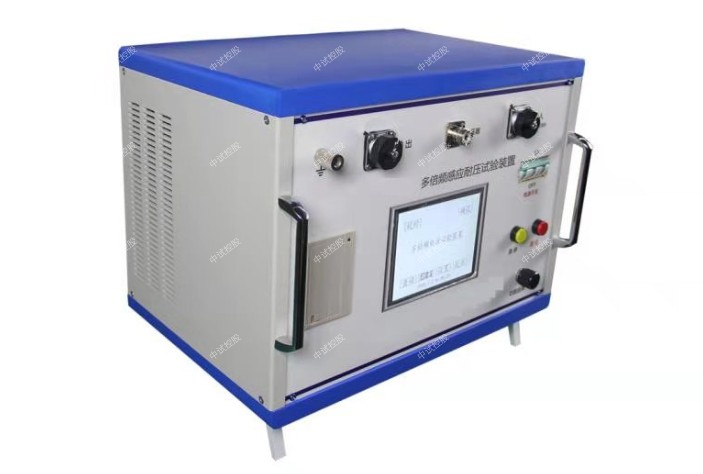

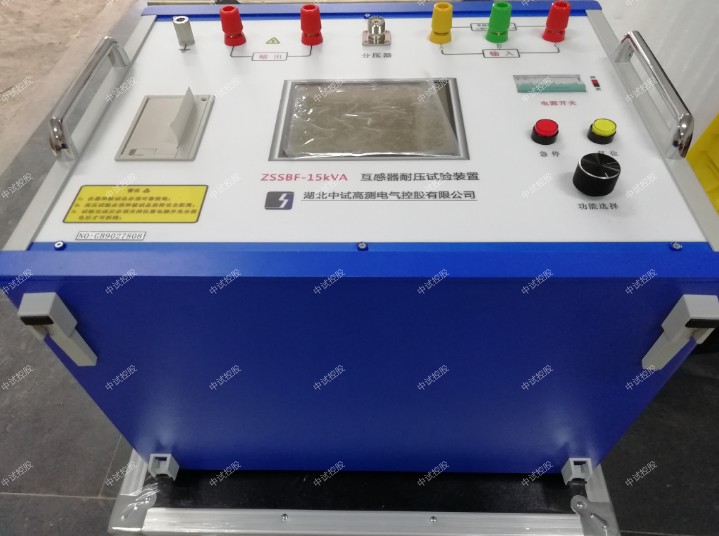

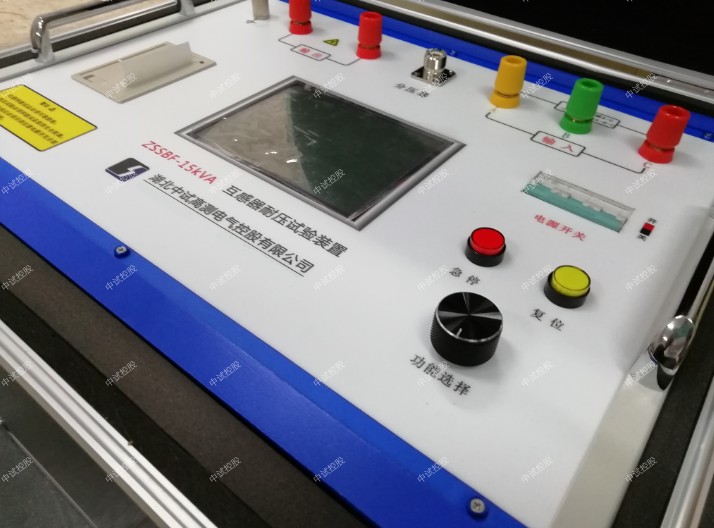

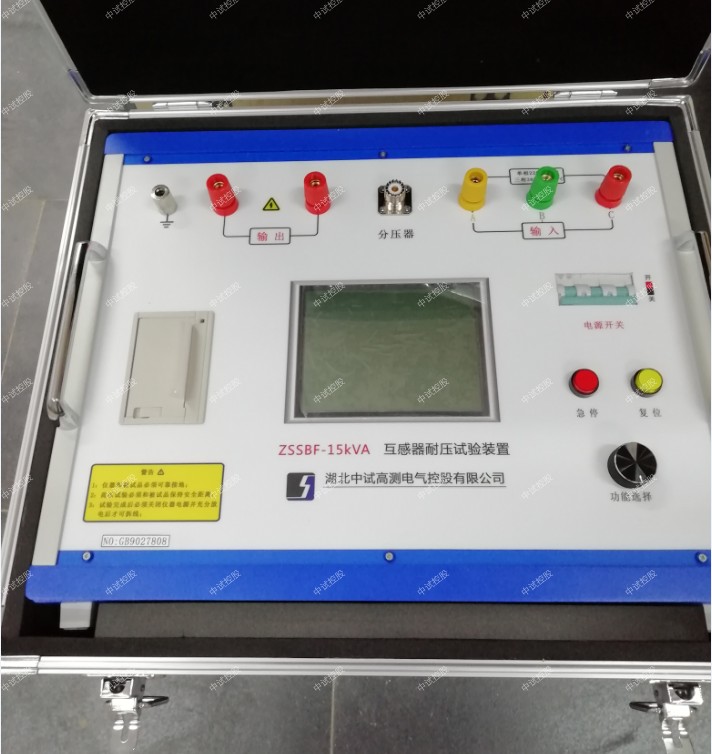

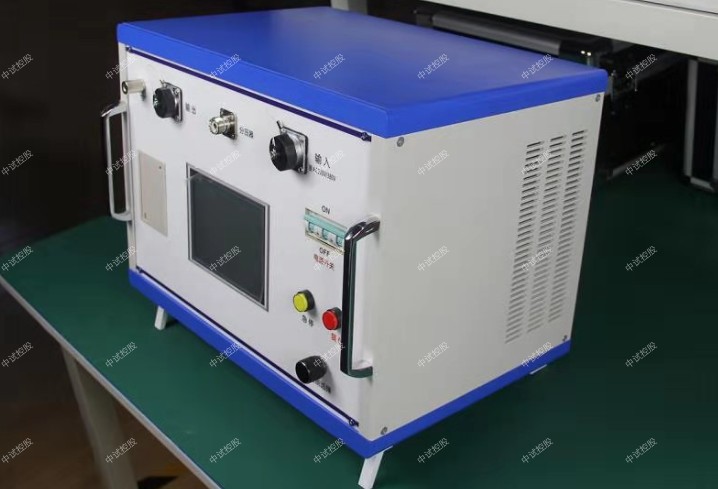

ZSDF-20KVA多倍频感应耐压试验装置（含分压器）、电压互感器倍频耐压试验装置

1.1概述
电压互感器（PT）是电力系统中的关键设备，电源试验试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘电源试验试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行电源试验试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的多倍频感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，中试控股比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量中试控股轻，便于携带。

主要特点：
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成电源试验试验。
操作简单       加压可分全自动加压和手动加压，可选50Hz～200Hz频率范围恒压输出。
保护全面       电压互感器倍频耐压试验装置具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       电压互感器倍频耐压试验装置采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件 环境温度：-10℃～50℃
相对湿度：30%～90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电，功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
仪器重量 约47kg

仪器成套性
序号 名称 数量 单位
1、测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

电压互感器倍频耐压试验装置的变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

变压器线圈的绝缘分为主绝缘和纵绝缘。主绝缘也叫横绝缘是指线圈对它本身 以外的其他结构部分的绝缘，包括它对油箱、铁芯、夹件和压板的绝缘，对同一相 内其他线圈的绝缘，以及对不同相线圈的绝缘（相间绝缘）。纵绝缘是指线圈本身内 部的绝缘。它包括匝间绝缘、层间绝缘、线段间的绝缘等。在外施工频耐压的电气 试验中，考验的仅仅是变压器绕组的主绝缘，而随着变压器电压等级的提高、容量 的增大，其匝间绝缘变得相对薄弱，但外施加工频耐压的电气试验却无法对变压器 纵绝缘进行考验。

电压互感器倍频耐压试验装置感应耐压试验由于采用自激法加压，若试验方法选择合理，变压器的主绝缘和 纵绝缘可同时得到检验。中试控股考虑到变压器铁芯的磁饱和问题，感应耐压的电源常采用 倍频电源，感应耐压因此也叫倍频感应耐压。感应耐压给变压器施加两倍额定电压以上的电压，可在纵绝缘缺陷处建立更高 更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压。 感应耐压试验给变压器施加的频率在两倍的额定频率以上，较高的频率又可大大降 低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿。感应耐压试验所规定的外 加电压的作用时间亦可保证绝缘缺陷的击穿，故感应耐压可以可靠地检测变压器纵 绝缘性能的好坏。

中试控股电压互感器倍频耐压试验装置

中试控股电压互感器倍频耐压试验装置是我中试控股根据现场使用经验及客户反馈信 息，为满足各种客户需求而设计，其操作简单，性能可靠，能较好的满足变压 器，互感器感应耐压试验的需要。多倍频应耐压试验装置输出为正弦波，波形失真度小 , 波形畸变率 ＜ 3 ％。全套 变压器感应耐压试验装置体积小，波形好，输出稳定。多倍频应耐压试验装置具有过压、过流、零位启动、闪络等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护试品。 该装置的核心组件——变频 电源采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可 中试控股靠，人机界面友好等优点。能较好地满足变压器，互感器感应耐压试验的需要。
