适用于变压器和互感器的感应耐压试验，电子式多倍频发生器采用电力电子技术，多倍频发生器内部核心部分使用变频调节器

具有参数预置、保护设置、频率选择、中试控股电压调节控制等功能，多倍频电压发生器全部采用数字控制技术。

电压互感器三倍频耐压测试装置是依照DL/T 848.4—2004标准而研发制造而成电子式多倍频发生器采用电力电子技术

内部核心部分使用变频调节器，具有参数预置、保护设置、频率选择、电压调节控制等功能，电子式多倍频发生器全部采用数字控制技术

内置计算机，8寸彩色液晶显示，输出频率最大到200Hz专门针对互感器的感应耐压试验以及变压器绕组的匝间，层间

段间及相间的纵绝缘感应耐压试验，倍频耐压是变压器绝缘试验中的重要项目纵绝缘试验需要通过倍频电源装置，施加试验倍频电压，进行耐压试验。
电子式多倍频发生器是为满足上述要求而设计制造，经过大量用户使用证明，其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

电压互感器三倍频耐压测试装置功能

1、该电子式多倍频发生器装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择

电压调节控制等，全部采用数字控制技术。中试控股内置计算机，8寸彩色液晶显示，数据存储可达到3200组
2、电子式多倍频发生器采用触摸式操作方式，配备热敏打印机进行汉字打印
3、预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出
4、外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力
5、电子式多倍频发生器体积小、重量轻，便于携带，便于大功率化
6、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出
7、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低

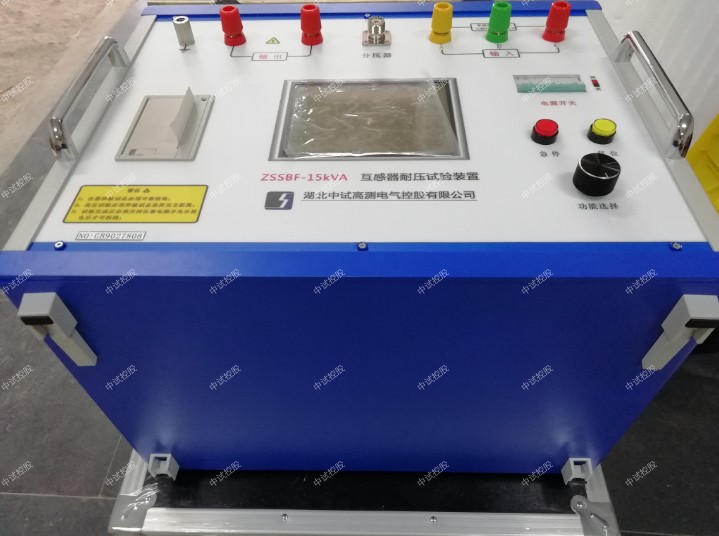

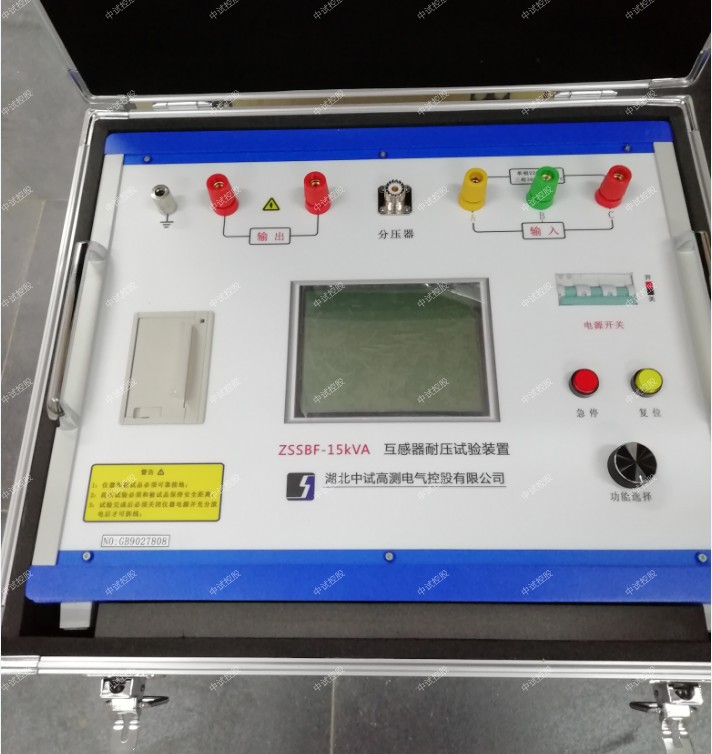

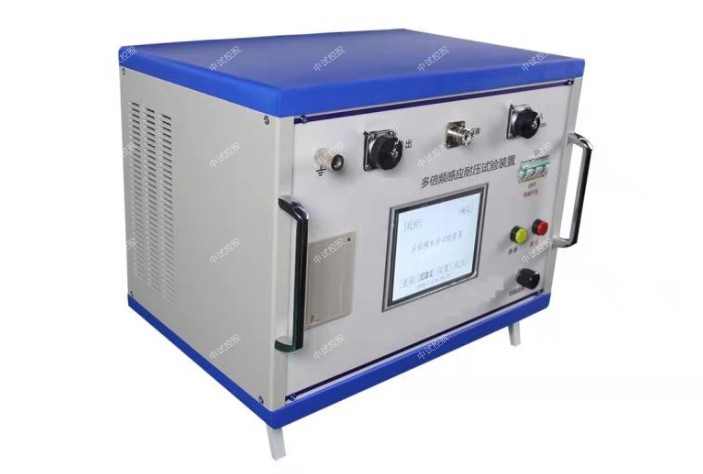

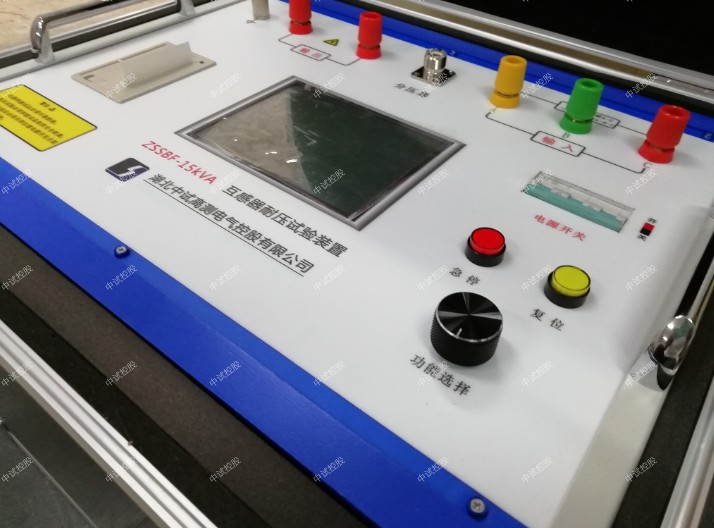

ZSDF-20KVA多倍频感应耐压试验装置（含分压器）、电压互感器三倍频耐压测试装置

1.1概述
电压互感器（PT）是电力系统中的关键设备，电源试验试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘电源试验试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行电源试验试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的多倍频感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，中试控股比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

主要特点：
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成电源试验试验。
操作简单       加压可分全自动加压和手动加压，可选50Hz～200Hz频率范围恒压输出。
保护全面       器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       电压互感器三倍频耐压测试装置采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件 环境温度：-10℃～50℃
相对湿度：30%～90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电，功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
仪器重量 约47kg

仪器成套性
序号 名称 数量 单位
1、测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

电压互感器三倍频耐压测试装置是为满足上述要求而设计制造，中试控股经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

1、ZSDBP系列电压互感器三倍频耐压测试装置具有过压、过流、零位启动、闪络等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护试品。

2、整个电压互感器三倍频耐压测试装置单件重量轻，便于现场使用。

3、电压互感器三倍频耐压测试装置具有自动和手动用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、中试控股采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
