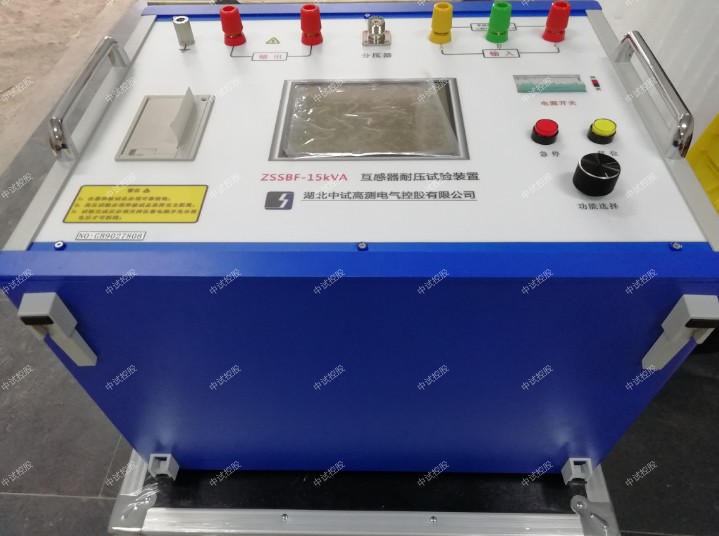

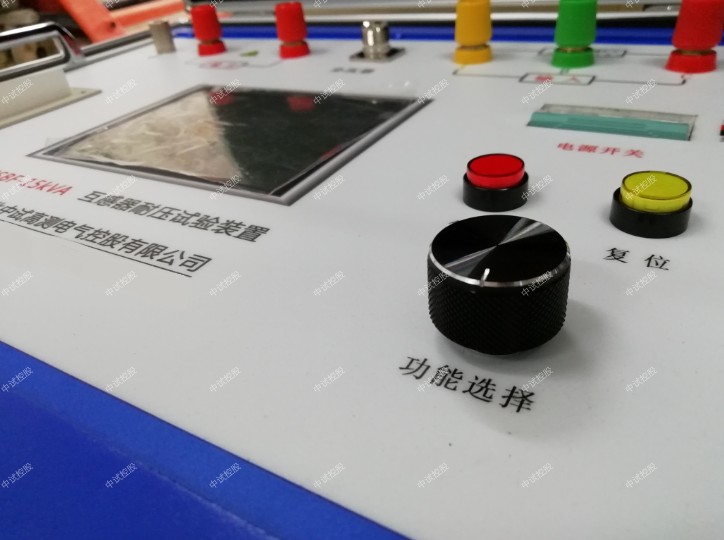

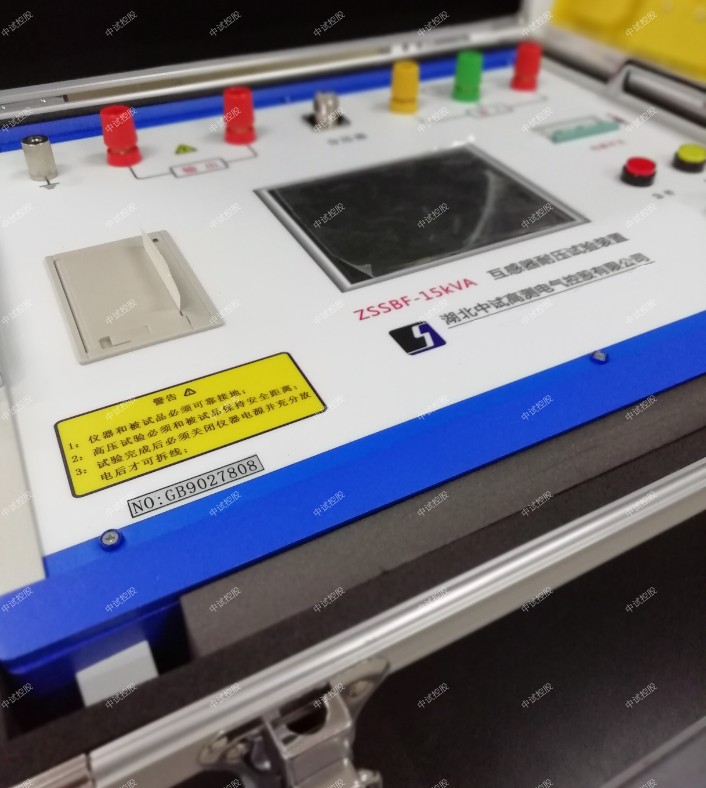

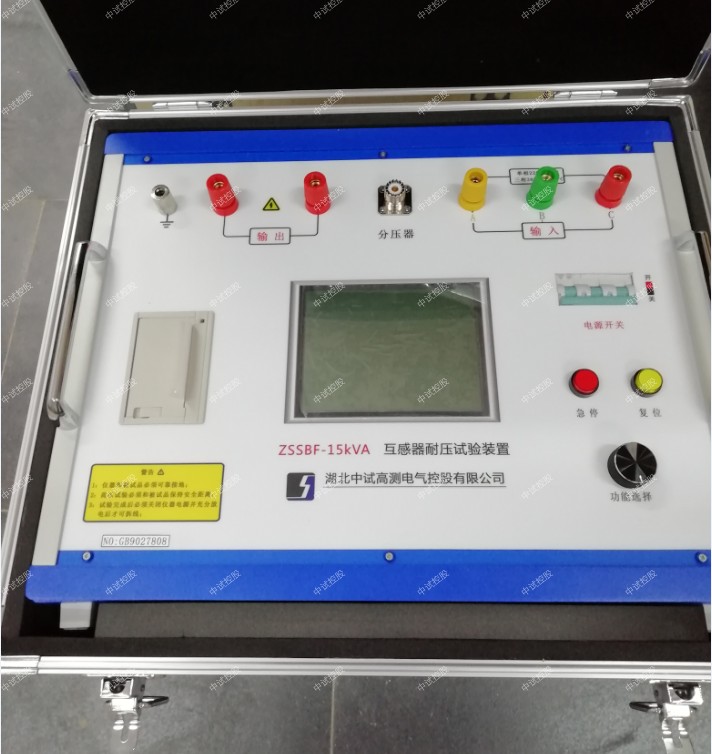

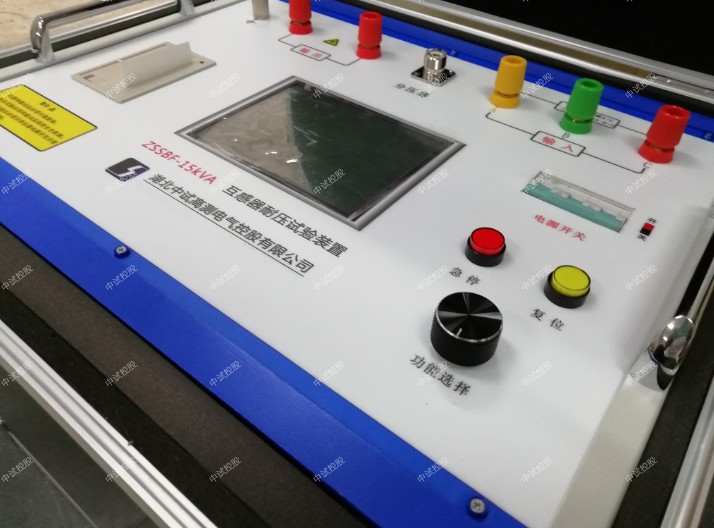

三倍频/多倍频感应耐压测试仪

该中试控股装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。

三倍频/多倍频感应耐压测试仪采用触摸式操作方式，可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。

外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此中试控股带来了如下几个优点：

1. 体积小、重量轻，便于携带，便于大功率化。

2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

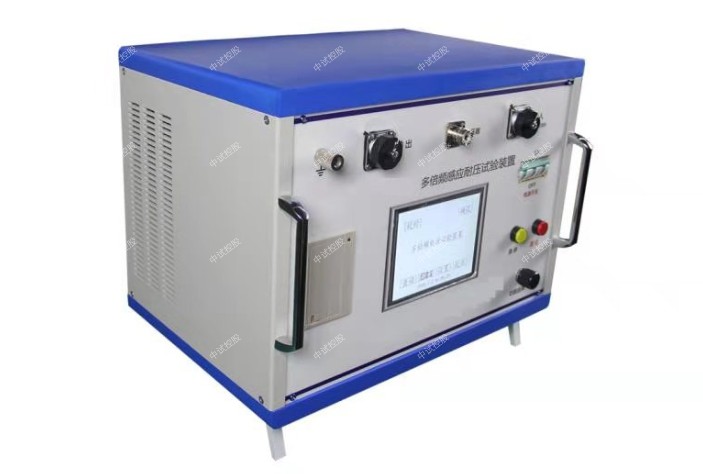

ZSDF-20KVA多倍频感应耐压试验装置（含分压器）

1.1概述
电压互感器（PT）是电力系统中的关键设备，电源试验试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘电源试验试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行电源试验试验可帮助工作人员及时发现问题，避免造成严重后果。

我中试控股的多倍频感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。三倍频/多倍频感应耐压测试仪采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

主要特点：
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成电源试验试验。
操作简单       加压可分全自动加压和手动加压，可选50Hz～200Hz频率范围恒压输出。
保护全面       器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，中试控股并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       三倍频/多倍频感应耐压测试仪采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件 环境温度：-10℃～50℃
相对湿度：30%～90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电，功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
三倍频/多倍频感应耐压测试仪重量 约47kg

仪器成套性
序号 名称 数量 单位
1、三倍频/多倍频感应耐压测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

用户操作区

1）三倍频/多倍频感应耐压测试仪开始试验：开始输出，自动模式下，主机自动升压到高压输出设定值，中试控股手动模式下，允许通过“升电压”，“降电压”按钮，单步升/降电压。

（2）升电压：手动模式下，控制主机单步升电压

（3）降电压：手动模式下，控制主机单步升电压

  (4) 停止输出: 关断主机输出

  (5) 保存数据: 进入保存试验数据界面

  (6) 复位: 清除主机的信息

  (7) 返回: 中试控股返回到主菜单
