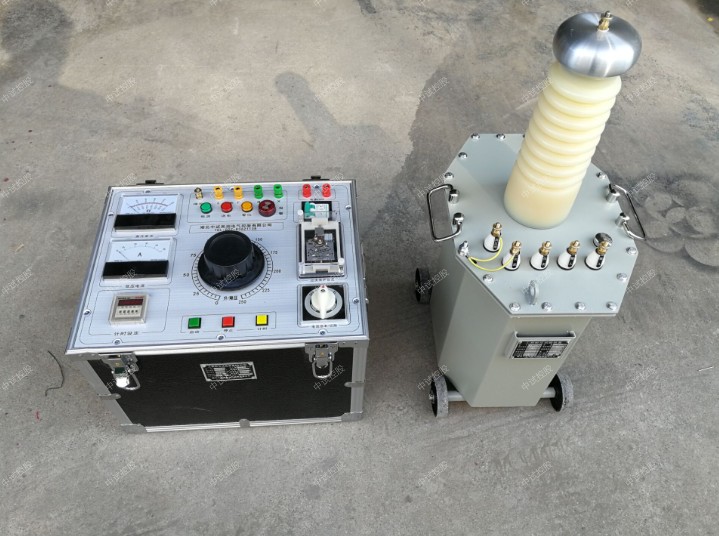

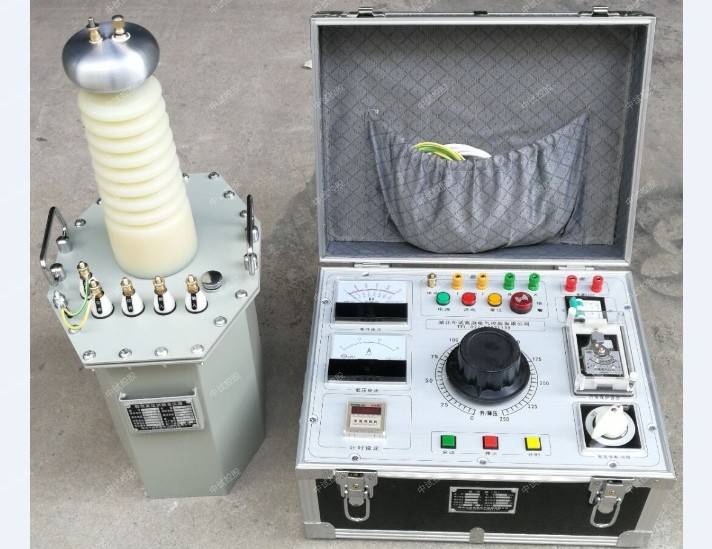

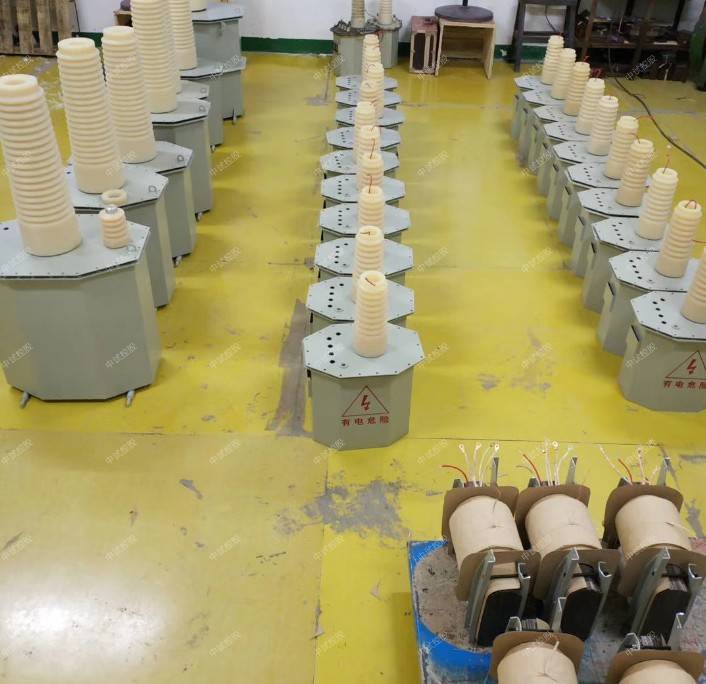

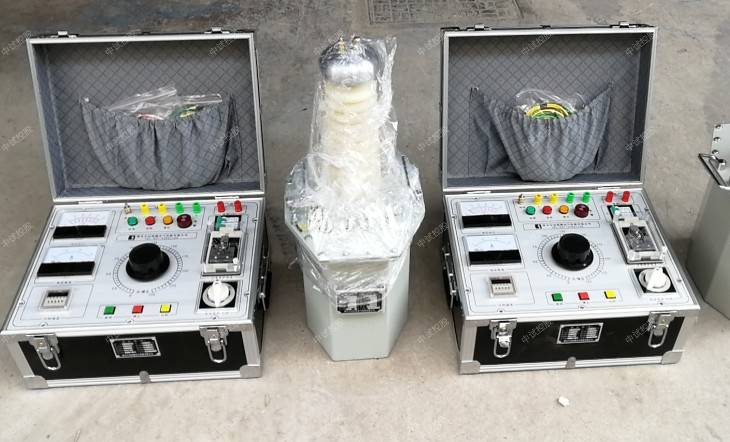

10KV工频耐压测试仪ZSYDJ-5KVA/50KV

工频耐压实验装置是原有基本型的基础上，中试控股根据电力行业标准而设计的工频耐压实验设备。它是鉴定电力设备绝缘强度的严峻、有效和直接的方法。它能反省出那些风险性较大的集中缺陷，对判别电力设备能否继续参与运转具有决议性作用，是保证设备绝缘水平、避免发作绝缘事故的重要伎俩。用于对各种电器商品、电气元件、绝缘材料等中止规则电压下的绝缘强度实验，以考核商品的绝缘水平，发现被试品的绝缘缺陷，权衡过电压的才干。普遍运用于电工制造部门、电力运转部门、科研单位和初等院校。

5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

1.10KV工频耐压测试仪ZSYDJ-5KVA/50KV可根据用户要求配置油浸式、干式或许SF6气体式等各种实验变压器。

2.指针和数字显示,读数更直观，准确，抗烦扰才干强，性价比高。

3.高压电压、高压电流、时间3路测量方式。

4.手动操作方式，提高了商品的安全性、可靠性。

5.实时显示高压电压、高压电流，直观明了。

6.具有零位指示、电源指示、义务指示、计时指示等功用

7.完善的过流维护、零位启动维护、声光言语报警提示、电源维护开关等功用

8.采用新型时间继电器，计时范围更广（1S～99H）

9.采用新型电流继电器，更、更可靠，确保人身及设备安全。

10.实验容量在5kVA以上，采用电磁式过流继电器。

11.实验容量在5kVA以上，采用移动式控制台。

12.添加整流装置，可支持交直流两用功用。（选配）

13.配备串级变压器和双高压变压器，完成不同电压等级的耐压实验。（选配）

三.设备组成：可恣意组合

手开工频耐压工频耐压油 工频耐压实验装置

四.技术参数：

1.输入电压：AC 220(380)V 可选

2.高压输出：AC 0-250（430）V

3.高压电流：0-5/10/15/50A(可按要求定制)

4.输出容量：0-3/5/10/15 kVA(可按要求定制)

5.高压电压：0-50/100/150/200 kV(可按要求定制)

6.高压电流：0-50/100/150/200/500/1000/2000mA(可按要求定制)

7.计时范围：0-9999S

8.环境温度：－20℃至50℃

9.电压精度 ≤1.5% ±1个字(F.S)

10.电流精度 ≤1.5% ±1个字(F.S)

1、 本系列产品由控制和高压源两部分组成。主接触器控制调压器制调压器输入的通电和断电，主接触器的分合由合闸、停止按钮，零位开关、过流继电器等回路控制，由调压器提供可调节的输出电压，供给高压源，以获取所需的测试电压。其工作步骤和原理为：

（1） 检查输入的电源是否与操作台输入电源（～220V）一致，整定过流继电器电流值：时间继电器动作值。

（2） 将调压器置于零位状态，检查连接线 真确后方可通电试验。

（3） 合上电源，电源指示灯亮，调压器回零，零位指示灯亮，此时方可送电操作。

（4） 按下启动按钮，主接触器合，调压器受电，送电指示灯亮，顺时针旋转调压器手轮，注视电压表读数。当升到所须值时，按下计时按钮，时间继电器开始工作，达到所定耐压时间后，扬声器发出报警声，断开计时按钮报警声解除，此时将调压器回置零位，按下停止按钮，断开电源。空载试验完毕。

被试品工频耐压试验使用方法

按接线示意图连接好操纵台与被试品之间的连接。

（1） 操作台必须可靠接地。

（2） 检查输入电压是否正常，调压器是否零位，被试品应保持干净和 干燥。

（3） 做负载试验前，应进行空升试验。校对各种表计，调整球间隙。

（4） 检查完备后，送上电源，缓升电压，密切注意各种表计，当电压升至试验电压时，开始计时，到1分钟后，迅速降压，将调压降到零位后，切断电源，方可更换被试品或结束试验。

（5） 在升压或耐压过程中，如发现下列不正常情况下，应立即降压，切断电源，查明原因并解决后方可继续试验：

① 电压表指针摆动很大；

② 大现绝缘焦或冒烟；

③ 被试品内有不正常声音。

编辑

（6） 工频耐压表的成套配件

① 在工频耐压试验中R1应根据变压器的定额容量来选择，如高压额定输出在100～300KA时，可取0.5～1Ω/V（试验电压）。常用水电阻作为限流电阻，管子长度可按150KV/m考虑，管子的粗细应具有足够的热容量，（不阻液配制方法可用蒸馏水加入适量硫酸配制成各种不同的阻值）。

② 球间隙的整定值一般取试验电压的110％――120％，球间隙保护电阻可按1Ω/V（试验电压）选取，当电压超过球间隙定值时，球间隙放电，可对被试品起到保护作用。

③ 在工频耐压试验中，低压则测量电压（仪表电压）并不是非常准确的，其原因是由于试验变压器存在漏抗，必然存在着降压或容升，使被试品上电压低于或高于低压侧仪表上反映出来的电压。为了准确测量被试品上所加的电压，因此常在高压侧接入RCF阻容分压器来测量电压

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
