10kVA/100kV全自动工频耐压试验装置

ZSYDJ-10kVA/100kV全自动工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

ZSYD(J/Z)-10kVA/100kV全自动工频耐压试验装置是根据新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的选产品。

10kVA/100kV全自动工频耐压试验装置特点

● 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

● 按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

● 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

● 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

● 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

● 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；（手动控制台/箱无此功能）

● 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；（手动控制台/箱无此功能）

● 10kVA/100kV全自动工频耐压试验装置手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

● 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

● 升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

全自动工频耐压试验装置参数有哪些

● 额定容量：10kVA-1000KVA可按参数定制

● 低压电流： 0 ～ 45.

● 低压电压： 0 ～ 220V

● 高压电流： 0 ～ 100mA

● 高压电压： 0 ～ 100kV可按参数定制

● 仪表电压： 0 ～ 100V

● 电压测量精度：1.0 ％FS ±3 字

● 电流测量精度：1.0％FS ±3 字

● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)

● 电源电压： AC220V ±10%；50Hz±2 Hz

● 使用环境：环境温度 0～50 ℃   相对湿度 ≤85%RH

注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)

10kVA/100kV全自动工频耐压试验装置示意图(基本型)

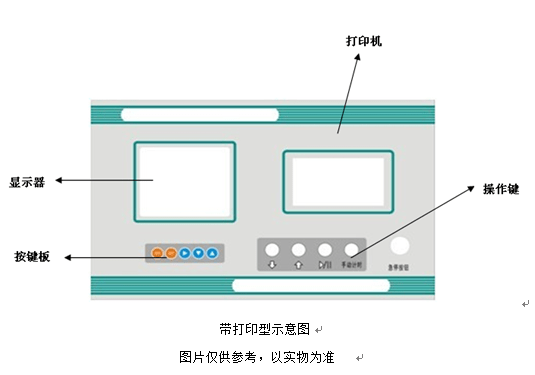

点击添加图片描述（最多60个字）编辑

点击添加图片描述（最多60个字）编辑

升压按钮，手动控制模式时，按↑，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；

降压按钮，手动控制模式时，按↓，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；

暂停按钮，当按下此按钮时，调压器将停止升压和降压。此功能特别适合于自动控制模式，当电压在自动上升时，按下此按钮，设备将暂停升压，再次按此按钮时，电压将继续上升至设定电压。使用者可灵活使用此按钮，让自动控制的过程变得更加。

手动计时按钮，当工作于手动模式时，按下此按钮时，可启动耐压计

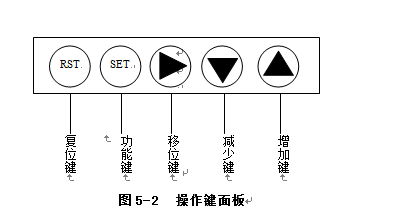

图5-2 操作键面板

复位键： 用于程序清零。

功能键： 可以确认已变更的设置值；可以按序变换参数设定项。

移位键： 变更设定时, 用于移动被设定位；用于切换电压值的交、直流显示方式（在测量状态）。

减少键： 变更设定时, 用于减少被设定位的数值；用于切换显示本次测量过程中电压、电流的峰值（在测量状态）。

增加键： 变更设定时, 用于增加被设定位的数值；用于峰值保持功能是否启动（在测量状态）。

六、操作说明

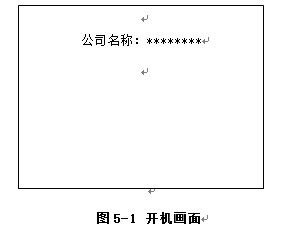

1.开机画面 打开设备电源开关，设备进入开机画面

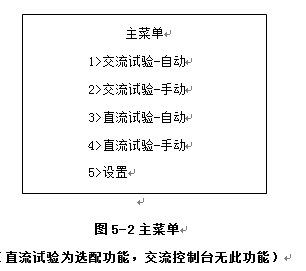

点击添加图片描述（最多60个字）编辑

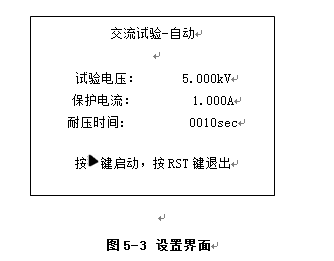

点击添加图片描述（最多60个字）编辑

点击添加图片描述（最多60个字）编辑

ZSYD(J/Z)-10kVA/100kV全自动工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。ZSYD(J/Z)-10kVA/100kV全自动工频耐压试验装置是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV  DC：70KV

输出电流：AC:100mA  DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A
