10KV交直流耐压试验装置

ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

编辑

ZSYDJ-5KVA/50KV工频耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

编辑

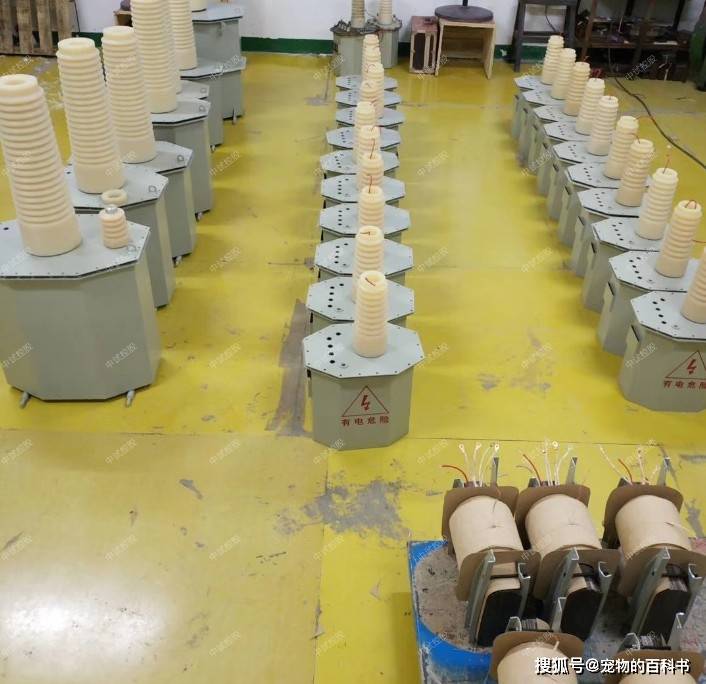

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC：70KV

输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A

技术要求

1、正常使用条件根据机械行业标准JB/T9641-1999

2、允许运行时间在额定容量和额定电压下，变压器系统能长期连续运行，在此工况下变压器绕组温升不超过65K,用电阻法测量；顶层油温升不超过55K,用温度计法测量；在2倍额定电流下运行5分钟，变压器绕组无变形和热损坏

3、试验变压器的短路阻抗为4%-12%

4、绝缘水平：低压侧外施工频耐压3kV，一分钟不击穿；高压侧感应耐压电压65kV/100Hz，一分钟不击穿

5、局部放电量在70%额定电压下，局部放电量不大于10Pc

6、其它参数满足招标文件技术规格，或JB/T9641-1999

7、中试控股控制台控制、保护、显示和测量功能均按招标文件要求

编辑

1、中试控股试验变压器采用分隔油道的方法，可增加耐压击穿强度，减小体积

2、变频调速，升压速率可调，精确升压，误差不超过1%

3、根据试验电流电压关系，系统自动升压，当遇到特别现象时，仪器自动识别被试品绝缘状况，提醒用户停止升压，断开主电路

4、当发生绝缘击穿时，系统速断保护，并瞬间锁定击穿时的电压电流值，保留事故数据

5、试验区内设置红外线报警装置，当有人员误入试验区域内，系统报警，切断电路。

本ZSYDJ-5KVA/50KV工频耐压试验装置除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

编辑

同时显示高压电压，高压电流，电源电压和耐压时间。

键盘式操作，程控调压，智能化工作全过程

键盘设定目标电压，击穿电流和耐压时间

超过设定电流时自动停止耐压过程，自动降压回零，并发出声光报警

试验结果可查看和打印，并具有自动/手动打印方式

全键盘操作，全数字测控，智能化工作全过程

四个显示窗同时显示高低压电压、电流和耐压时间，以及多个状态指示灯

高精度测量与数据处理，显示精度优于0.5%

键控自动/手动工作方式

自动电机惯性判断及补偿，逼近式调压算法

自动捕捉峰值电压、电流，便于做击穿试验

任意设定高压电压、高压电流、低压电流和耐压时间

到达设定电压后自动耐压计时，计时时间到自动降压回零

超过设定电流（高、低压电流中任何一个）时自动切断电压输出，自动降压回零，并发出声光报警

试验结果可查看和打印，并具有自动/手动打印方式

乐音发声，不同状态声音不同

软硬件抗干扰设计，抗干扰能力强

编辑

1．输入电压：AC 220V或AC 380V ±10% 50Hz±1

2．低压输出：AC 0-250V 或AC 0-430V

3．低压电流：0-250 A

4．输出容量：0-100 kVA(可按要求定制)

5．高压电压：0-300 kV(可按要求定制)

6．高压电流：0-2A

7．计时范围：0-999S

8．环境温度：－20℃至50℃

9．电压精度 ≤1.5% ±1个字(F.S)

10．电流精度 ≤1.5% ±1个字(F.S)

编辑

ZSYDJ-5KVA/50KV工频耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
