湖北中试高测电气控股有限公司技术博士为您解说：35KV交联电缆主绝缘耐压试验仪

根据2004年新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求，电力预防性试验项目中把电力设备的耐压分为工频耐压、变频耐压和超低频耐压，其中0.1HZ超低频预防性耐压技术是低频耐压技术，35KV交联电缆主绝缘耐压试验仪是我公司自主开发的核心技术产品。

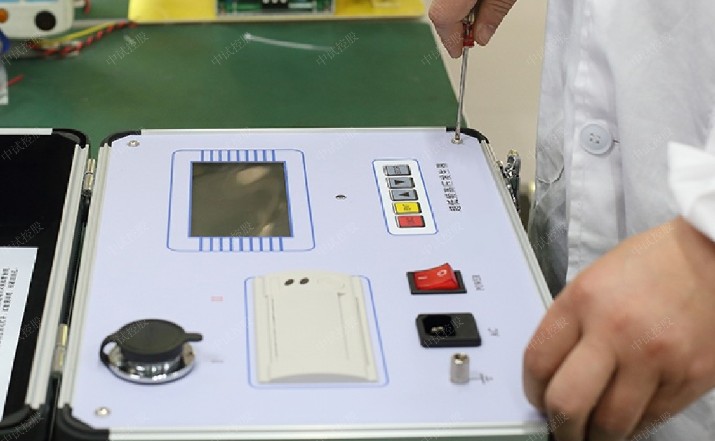

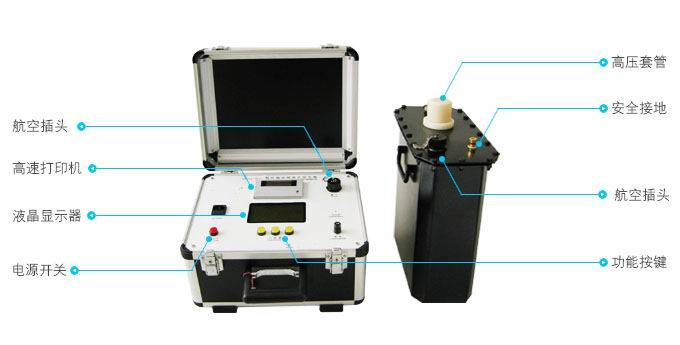

1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化

2、操作方便：接线简单，傻瓜式操作

3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠

5、采用了高低压闭环负反馈控制电路，输出无容升效应

6、配置齐全：液晶汉字显示，自动存储，自动打印

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大

8、体积小、重量轻：十分利于户外作业

方法/步骤

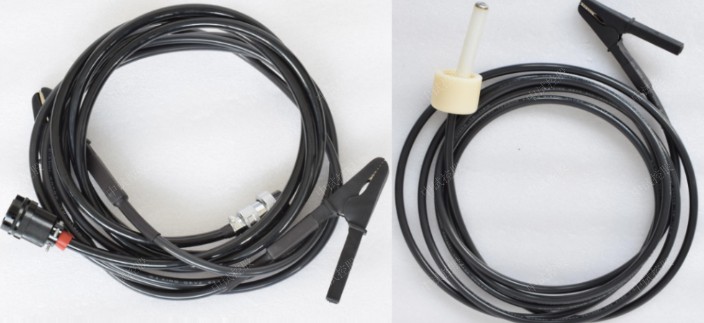

1. 单联连线方法：
2. 对于额定电压小于或等于50kV的超低频、或串联结构中单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，连接线方式如下图。

1. 串联式联线方法：
2. 额定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。

1. 操作程序
2. (1).开机、关机、复位。

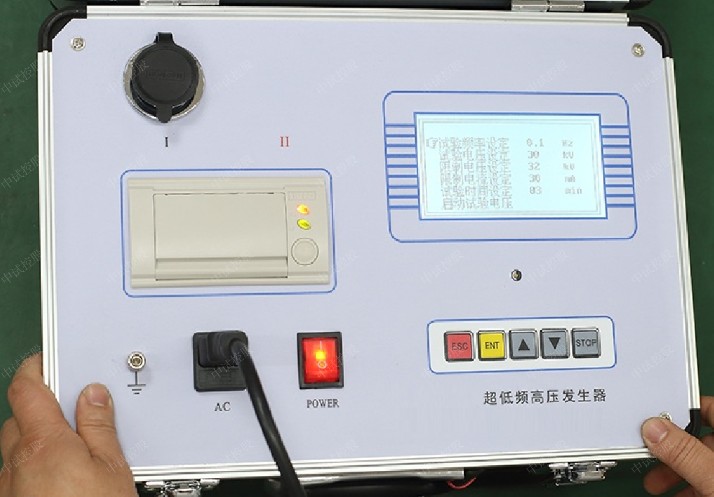

3. 按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
4. (2).设置限定参数
5. 在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
6. 点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
7. 频率有三种选择：0.1、0.05、0.02。单位为Hz。
8. 定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
9. 试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
10. 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
11. 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
12. 以上电压、电流、仪器显示的测量数据均为峰值。

1. 待命界面
2. 点击“返回”键，仪器进入图4所示的升压待命界面。
3. 待命界面提供如下三种功能：
4. 点击“升压”键，仪器进入自动升压程序。
5. 点击“设限”键，仪器返回至图4所示的设限子界面，以便重新修改参数。
6. 点击“查看”键，查看最近九次的试验数据。
7. （4）.自动升压
8. 按图5点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：自检→升压→等幅输出→停机
9. 若出现图7所示的提示信息：“未接负载”,表示未接升压体或未接容性试品或仪器有故障。

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确

2、过压保护：当输出超过所设定的限压值时，测试仪将停机保护，动作时间小于20毫秒

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻

5、35KV交联电缆主绝缘耐压试验仪采用了高低压闭环负反馈控制电路，输出无容升效应

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

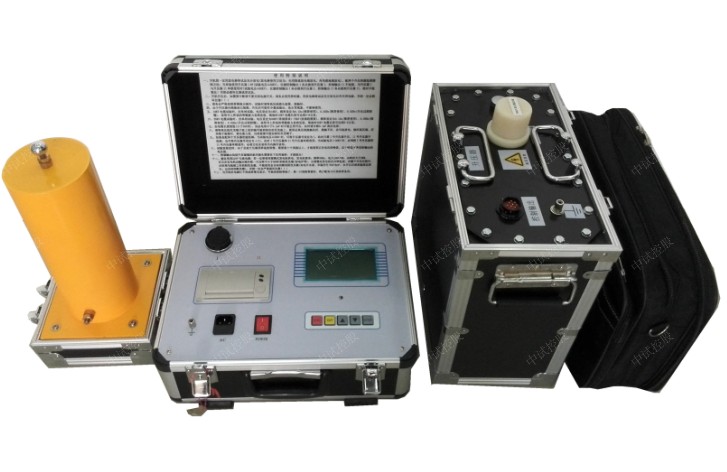

 35KV交联电缆主绝缘耐压试验仪实际上是工频耐压试验的一种替代方法。用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。

10KV8公里电缆交流耐压试验仪接合现代数字变频先进技术，采用微机控制，自动升压、降压、放电，运有光电控制输出0.1HZ正弦波，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻，大屏幕液晶显示，清晰直观，且能显示输出波形并带打印输出。
