湖北中试高测电气控股有限公司技术博士为您解说：电缆主绝缘交流耐压试验系统

电缆主绝缘交流耐压试验系统在对大型发电机，电缆等试品进行工频交流耐压试验时，由于它们的绝缘层呈较大的电容量，所以需要很大的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了电流，以及试验电源的容量。

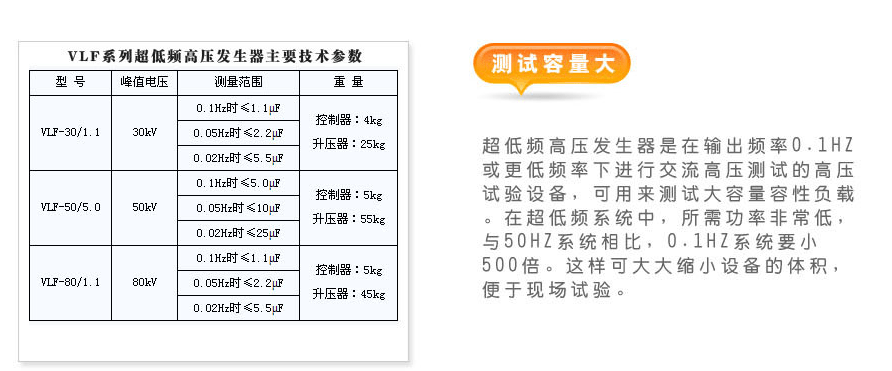

ZSVLF-10KV 20KV 30KV 40KV 50KV 60KV 70KV 80KV 90KV 100KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验、水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法，尤其进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

８．电源：交流50 Hz，220V ±5%

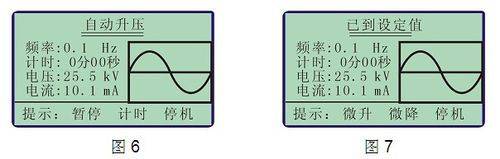

1. 自检成功后，仪器自动进入升压状态，如图6。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，若想暂停升压，可点击图6中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。
2.  电压微调
3. 电压升到设定值后出现图7所示界面。若输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意为止。

1. 停机
2.  本仪器提供两种停机方式：
3.  ★ 定时停机：当计时达到设定时间，仪器自动停机。
4.  ★ 手动停机：点击“停机”键可停机。
5. 这两种停机方式为正常停机。停机后出现图8所示的“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。

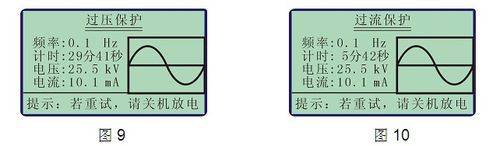

1. 另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现图9，图10所示的提示界面。
2. 起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应的提示界面。

1. 打印
2. 根据图8的提示点击“打印”键，可将显示器上的本次数据打印成试验报告。在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。
3. 查看历史数据

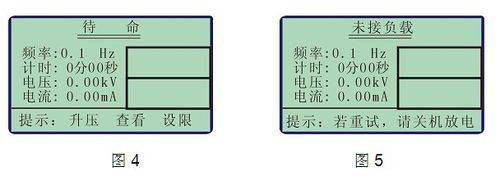

4. 凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据，九次以前的将自动删除。点击图4中的“查看”键，可查看最近九次试验的历史数据

中试控股的ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
