湖北中试高测电气控股有限公司技术博士为您解说：10KV交联电缆主绝缘耐压试验仪

10KV交联电缆主绝缘耐压试验仪特点

1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

电气设备的高压耐压试验是《绝缘预防性试验》规定的zui重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是技术，是当前的技术。新一代10KV7公里电缆交流耐压试验仪它克服了*代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

1.技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化

2、操作方便：接线简单，傻瓜式操作

3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠

5、采用了高低压闭环负反馈控制电路，输出无容升效应

6、配置齐全：液晶汉字显示，自动存储，自动打印

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大

8、体积小、重量轻：十分利于户外作业

1.输出额定电压：参见表1

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力：0.1Hz 1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8.电源保险管：参见表1

9.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。

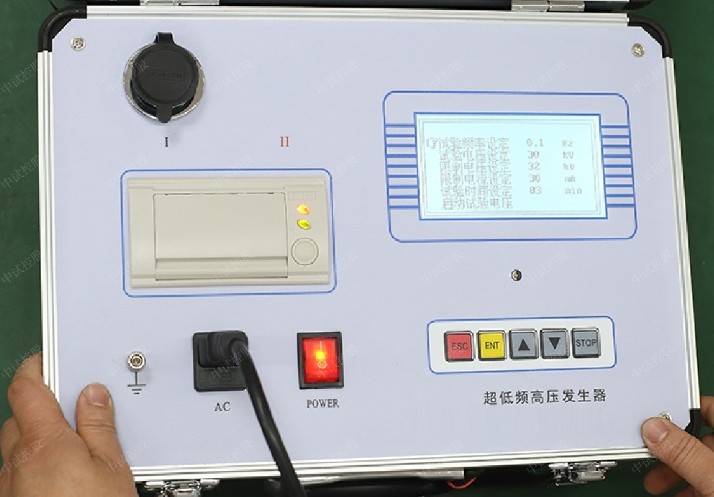

10KV交联电缆主绝缘耐压试验仪接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

中试控股的ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤
