带升压器精密电压互感器核心重点

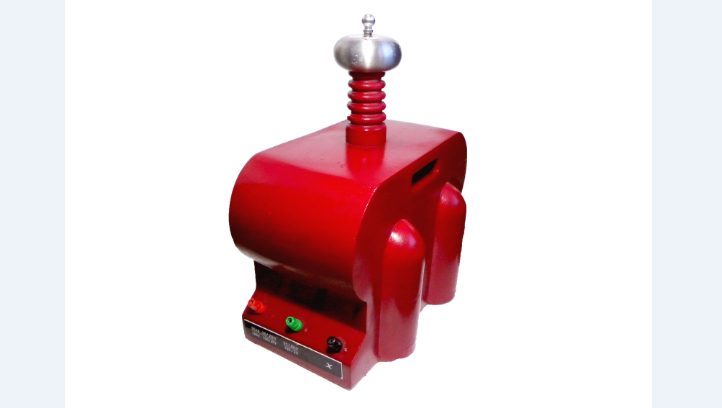

产品介绍

以35kV为例，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现，校验35kV，0.1级以下的电压互感器，在二次电压为100V时可带0.2VA的二次负荷。

产品常用名称

带升压器精密电压互感器

中试产品特征

1．额定电压比：35 kV /100V、35kV/V/100/V

2．额定二次容量：0.2VA,  0.07VA,   0.02VA    CosФ=1.0

3．准确度级别：0.05级 、0.1级 即在额定负荷的情况下，当电压为80%Un至120% Un的范围内， 比差不大于±0.02%，角差不大于±0.6'，当电压为50% Un时，比差不大 于±0.03%，角差不大于±0.9'，当电压为20% Un时，比差不大于±0.04%， 角差不大于±1.2'。（实际误差不大于误差限值的70%）

4．试验电压 一次绕组感压耐压为1.2 Un，1分钟，二次绕组对地，工频耐压2KV，1分钟

5．额定频率；50Hz

产品参数

1．额定电压比：35 kV /100V、35kV/V/100/V
2．额定二次容量：0.2VA  0.07VA   0.02VA    CosФ=1.0
3．准确度级别：0.05级 、0.1级 即在额定负荷的情况下，当电压为80%Un至120% Un的范围内， 比差不大于±0.02%，角差不大于±0.6'，当电压为50% Un时，比差不大 于±0.03%，角差不大于±0.9'，当电压为20% Un时，比差不大于±0.04%， 角差不大于±1.2'。（实际误差不大于误差限值的70%）
4．试验电压 一次绕组感压耐压为1.2 Un，1分钟，二次绕组对地，工频耐压2KV，1分钟
5．额定频率；50Hz
