电压互感器现场校验仪核心参数

时间：2020-11-14

电压互感器现场校验仪核心参数

1、电压互感器现场校验仪同时具有低校高法测量电压互感器误差和电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。

2、现场检定电压互感器无需标准电压互感器、升压器、负载箱和调压控制箱，使用极为简单的测试接线和操作实现电磁式电压互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、电压互感器现场校验仪内部具有与被测电压互感器同变比的标准电压互感器，其准确度为0.05S级，准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果计算出互感器的误差。

4、测量范围宽，可以至6kV/100V~220kV/√3V /100/√3V。

5、具有电压互感器变比、直流内阻以及电压负载箱测试功能。

6、具有双绕组电压互感器测试功能，具有两个负载箱。

7、采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变√的更加方便、快捷。

8、采用精准的软件算法，测量数据的准确性进一步提高。

9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。

10、自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。

11、直接出具现场检定结论，合格或不合格。

12、大规模存贮器可存储现场测试数据多达1000条。

13、带有打印机，可以现场打印测试数据。

14、采用工程塑料模具机箱防震、防压，保障现场高压试验时的操作人员安全和设备安全。

产品介绍

发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须按照JJG1021-2007《电力互感器》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

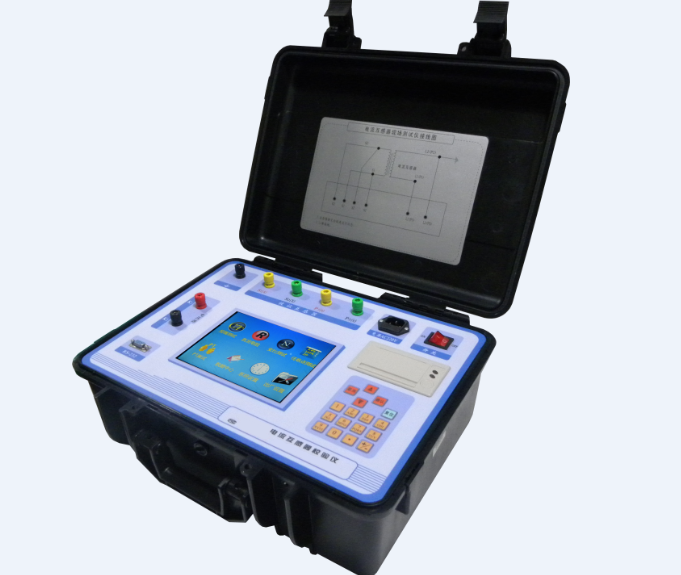

我公司的电压互感器现场校验仪(电压互感器误差测试仪,便携式低校高式电压互感器测试仪)是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

产品常用名称

电压互感器现场校验仪、全自动电压互感器校验仪、电压互感器测试仪、互感器现场校验仪、电压互感器现场校验仪、电压互感器现场测试仪、电压互感器误差测试仪,便携式低校高式电压互感器测试仪

技术参数

1.电流互感器误差测量部分

整机准确度	被测电流互感器误差限值的1/3
测试范围	5A/5A~25000A/5A或5A/1A~6300A/1A
二次电流为5A的互感器额定一次电流范围：	5A/50/200/750/2500 7.5A/60/250/800/3000 10A/75/300/1000/3150 15A/80/315/1200/3200 20A/100/400/1250/4000 25A/120/500/1500/5000 30A/150/600/1600/6000 40A/160/630/2000/6300
二次电流为1A的互感器额定一次电流范围：	5A/50/200/750/2500 7.5A/60/250/800/3000 10A/75/300/1000/3150 15A/80/315/1200/3200 20A/100/400/1250/4000 25A/120/500/1500/5000 30A/150/600/1600/6000 40A/160/630/2000/6300 注：二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。
其它末在表中出现的电流互感器变比的测试方法如下：	使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。
被测电流互感器工作范围	1%～200%
二次负荷	2.5VA～300VA、COSφ＝0.1～1.0
被检电流互感器准确度范围	1.0、0.5、0.5S、0.2及0.2S
电阻、导纳测量误差	≤5.0%
电阻、导纳测量误差	测量范围：R：0.00Ω～20.0Ω；0.000mS～100.0mS
