二次负荷在线测试仪总体介绍

时间：2020-11-14

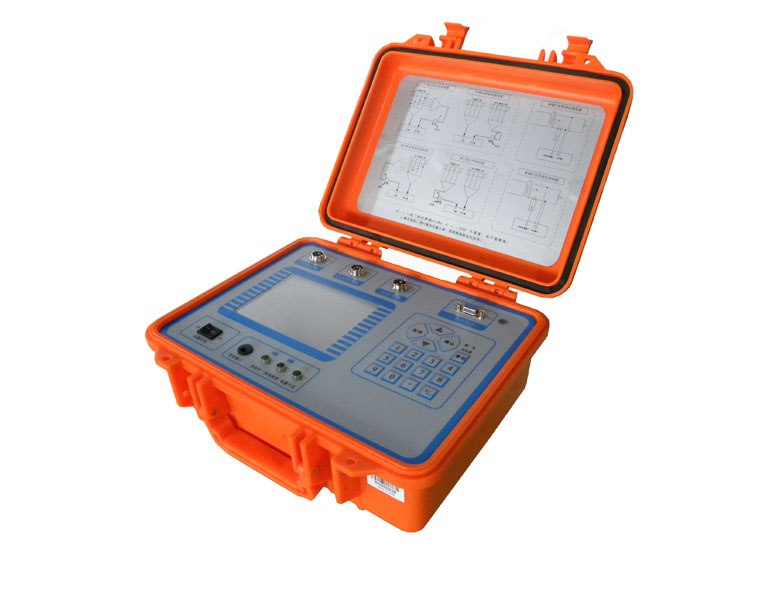

二次负荷在线测试仪总体介绍

1、可以实现三相三线，三相四线、单相全自动测量

2、使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全

3、本公司二次负荷在线测试仪具有量程自动切换功能，保证测试精度

4、采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强

5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验

6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据

7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用

8、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证单

9、工作时间可以长达24小时(最长)，可在充电状态下测量

10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量

11、仪器体积小，重量轻。

12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳

13、该二次负荷在线测试仪能存储480组测量数据，断电后能保持十年

14、中文界面大屏幕显示，带有RS232通讯接口

产品介绍

二次负荷在线测试仪，提供PT、CT二次负荷测量，电压、电流、相位频率、有功、无功、视在功率、功率因数等个电气量的测量。

产品常用名称

二次负荷在线测试仪、二次负荷测试仪、互感器二次负荷在线测试仪、二次负荷测量仪、互感器二次负荷测量仪

产品参数

技术参数

环境条件	温度	－5℃～40℃
	相对湿度	<95%(25℃)
	海拨高度	<2500m
	外界干扰	无特强震动、无特强电磁场
PT二次负荷测试时仪器主要技术指标
PT二次负荷测试	导纳测量范围	0.1ms～50.0ms
	导纳测量准确度	二次电压(50V－120V)
	△X=±(1%×X+1%×Y±2个字)
	△Y=±(1%×X+1%×Y±2个字)
	2个字——仪器的量化误差
	注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
电压表头	0.5%
CT二次负荷测试时仪器主要技术指标
阻抗测量范围	0.1Ω～50.0Ω
阻抗测量准确度	△X=±(1%×X+1%×Y±2个字)
	△Y=±(1%×X+1%×Y±2个字)
	2个字——仪器的量化误差
电流表头	1%
外形尺寸（主机）	320280120mm3
重量（主机）	4kg
外形尺寸（线包）	340350180mm3
重量（线包）	2kg
