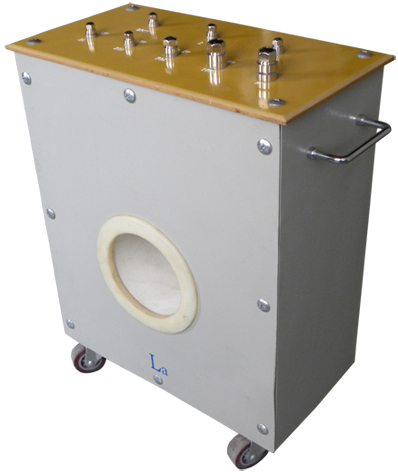

带升流器精密电流互感器 核心指标

  产品介绍

带升流器精密电流互感器作为标准用来检定比其低两级或两级以下准确等级的电流互感器。

产品常用名称

带升流器精密电流互感器

产品特征

变比：5-10000A（据客户需求定制，5-2000A可做成带升流器一体）

精度等级：0.05S-0.01S（精度可据客户需求定制）

温度：-5-+40℃

湿度：﹤80%

容量：5VA、COSφ=1

允许额定电流下长期工作，150A以上穿心

带升流器精密电流互感器注意事项

1．检定电流互感器时，标准电流互感器与被检电流互感器电流比必须相同。

2．严格按照图中所给出的线路接线。

3．检定互感器之前，须先测试负荷箱是否准确。

4．检定过程中，严禁二次绕组开路。

5．检定互感器之前需选退磁，建议使用闭路退磁

退磁完毕在切断电源之前，应将二次绕组短接。

6．带升流器电流互感器的接线原理图与上述的接线图大致相同，只是升流器的输出绕组与互感器的一次绕线是同一绕组，其余均相同.

产品参数

变比：5-10000A（据客户需求定制，5-2000A可做成带升流器一体）

精度等级：0.05S-0.01S（精度可据客户需求定制）

温度：-5—+40℃

湿度：﹤80%

容量：5VA、COSφ=1

允许额定电流下长期工作，150A以上穿心
