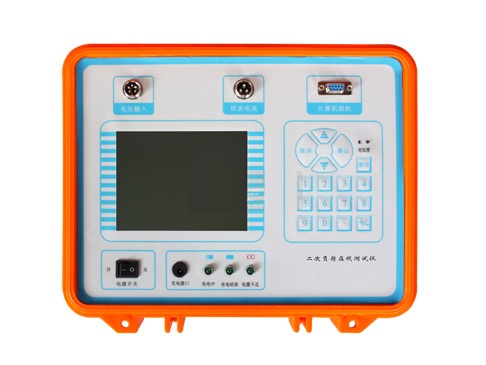

二次负荷测试仪总体介绍

产品介绍

功能特点

 1.可以实现全自动测量；

2.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；

3.仪器具有量程自动切换功能，保证测试精度；

4.二次负荷测试仪采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；

5.测量完毕，自动计算各项参数，便于客户分析和试验。

6.二次负荷测试仪采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏功能，能与计算机联机传送数据。

7.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

8.二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。

9.工作时间可以长达24小时（最长），可在充电状态下测量。

10.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。

11.仪器体积小，重量轻。

12.能存储480组测量数据，断电后能保持十年

13.中文界面大屏幕显示，带有RS-232通讯接口

主要技术指标

1、环境条件

——温度：－5°C～40°C

——相对湿度：<95%（25°C）

——海拔高度：<2500m

——外界干扰：无特强震动、无特强电磁场

2、PT二次负荷测试仪主要技术指标

⊙导纳测量准确度：

DX=±(X×2%+Y×2%)±2个字

DY=±( Y×2%+ X×2%×34.38)±2个字

2个字——仪器的量化误差

电压表头：0.5%

⊙电阻测量范围：0.1Ω-50.0Ω

⊙阻抗测量准确度：

DX=±(X×2%+Y×2%)±2个字

DY=±( Y×2%+ X×2%×34.38)±2个字

2个字——仪器的量化误差

电流表头：1%

3、CT二次负荷测试仪主要技术指标

——阻抗测量范围：0.1Ω—50.0Ω

——阻抗测量准确度：

DX=±(2%×X+2%×Y)±2个字

DY=±(2%×X+2%×Y)±2个字

2个字——仪器的量化误差

电流表头：1%
