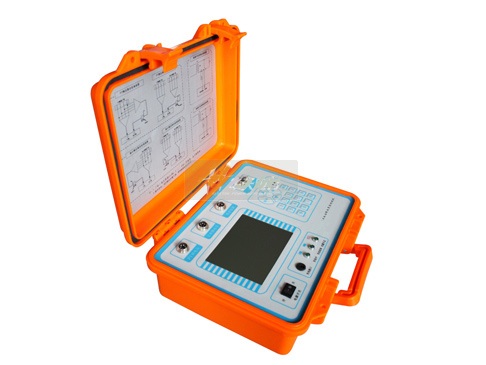

二次压降及负荷测试仪操作指南

产品功能

1.可以实现三相三线，三相四线、单相全自动测量；

2.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；

3.仪器具有量程自动切换功能，保证测试精度；

4.二次压降及负荷测试仪采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；

5.测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。

6.二次压降及负荷测试仪采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。

7.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

8.负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。

9.作时间可以长达24小时（最长）。

10.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。

11.仪器体积小，重量轻。

12.极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳

13.能存储480组测量数据，断电后能保持十年

14.中文界面大屏幕显示，带有RS-232通讯接口

 二、主要技术指标

1、 环境条件

——温度：－10°C～40°C

——相对湿度：<85%（25°C）

——海拔高度：<2500m

——外界干扰：无特强震动、无特强电磁场

2、二次压降测试时仪器主要技术指标

⑴.测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’

⑵.分 辨 率：比差：0.001% 角差：0.01’

⑶.仪器基本误差

——DX=±(2%×X+2%×Y)±2个字;

——DY=±( Y×2%+ X×2%×34.38)±2个字。

2个字——仪器的量化误差

⑷.电压表头准确度：0.5%

⑸.工作范围

——电压：(50～120)V

⑹.仪器指示动作值(提示错误)

——误差：比差大于20%或角差大于600’。

——电压：电压<2.0V。

3、PT二次负荷测试时仪器主要技术指标

⑴.PT二次负荷测试

——导纳测量范围:0.1ms—50.0ms

——导纳测量准确度:

——二次电压（50V－120V）

DX=±(2%×X+2%×Y)±2个字

DY=±(2%×X+2%×Y)±2个字

2个字——仪器的量化误差

注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字

⑵.电压表头：0.5%

4、 CT二次负荷测试时仪器主要技术指标

——阻抗测量范围：0.1Ω—50.0Ω

——阻抗测量准确度：

DX=±(2%×X+2%×Y)±2个字

DY=±(2%×X+2%×Y)±2个字

2个字——仪器的量化误差

电流表头：1%
