电子式互感器校验仪核心参数

时间：2020-11-01

电子式互感器校验仪核心参数

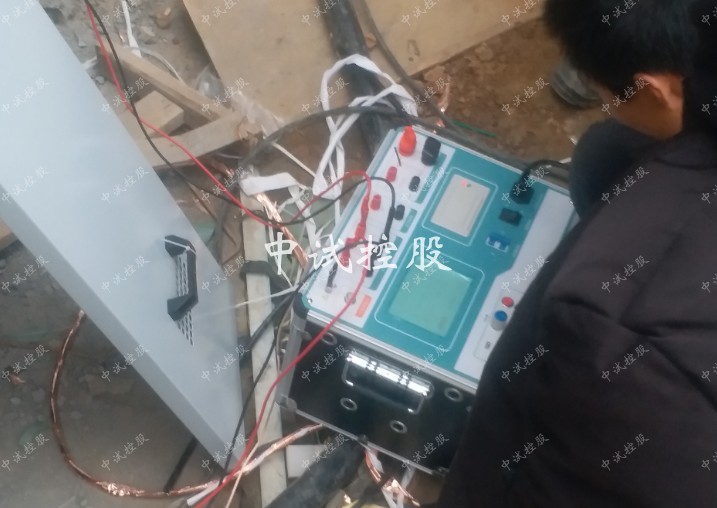

产品介绍

概述

电子式互感器校验仪主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。

主要功能

1) 对符合IEC61850（-9-1、-9-2、-9-2LE）标准的电子式互感器进行校验

2) 对电子式互感器的极性和延时进行校验

3) 对小信号输出的电子式互感器进行校验

4) 对小信号输入的合并单元进行校验

5) 可输出两路0.05级0~7V的精密电压信号，无需升大电压大电流即可对小信号输入的合并单元进行校验（扩展精密标准源模块）

6) 能够输出FT3数字信号，无需升大电压大电流即可对支持FT3输入的合并单元进行校验（需要扩展模块）。

7) 能够对FT3输出的电子式互感器进行校验(扩展FT3转换模块)

8) 能够对传统互感器进行校验（扩展模拟信号转换模块）

主要特点

1) 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递

2) 可使用内置的GPS或高稳定度的晶体输出脉冲同步信号

3) 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析，自动分析ASDU个数,采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据

4) 具有ST、SC双光纤以太网接口和双RJ45以太网接口，提高可靠性，同时方便接入不同接口的电子式互感器

5) 6阶准同步算法使得非同步采样的算法误差逼近于零

6) 电子式互感器校验仪采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度

7) 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比

8) 实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能

9) 带有工控机，800*600触摸屏，更能方便操作

10) 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本

11) 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定

12) 可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验

13) 可对测试过程全程录制及回放

14) 可进行丢帧测试，实时的统计丢帧数

技术指标

1）输入范围

交流输入量程	电压量程：100V/√3 和 100V 电流量程：1A、5A
小信号输入量程	150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V
小信号输出量程（选配）	输出电压: 0~ 7V 输出谐波: 2~ 40次

2）测量精度

精度等级	0.05级 (比差< 0.05%，角差< 2')
测量精度	电压（V）：0.05%RD 电流（A）：0.05%RD
交流精确测量范围	电压(V):10%-120%Un (有效值 0.05%RD Un =100/√3V 或 100V) 电流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)
小信号测量精度	1V以上量程：1%-120%Un 0.05S级(用于检计量互感器 ) 1V以下量程：100%~2000%Un 0.05%级(用于检保护互感器)
谐波测试精度	比差：0.1%Uh或0.1%Ih 角差：10分

3）其它参数

通信协议

IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE

以太网接口

ST光纤接口：1个（多模光纤波长1310nm）

SC光纤接口：1个（多模光纤波长1310nm）

RJ45 接口： 2个

同步接口

光同步输出（支持光PPS和光IRIG-B）

光同步输入（支持光PPS和光IRIG-B）

电同步输出1个

电同步输入1个

4）其他

显示	TFT液晶分辨率800*600
操作	触控操作同时支持USB鼠标、键盘操作
尺寸	470mm×330mm×200mm
整机重量	8kg
供电电压	AC 220V±10%，50Hz
外部空气温度	-10℃～55℃
最大相对湿度	< 85%
