高压无油SF6气体回收充气装置核心参数
时间：2020-10-26

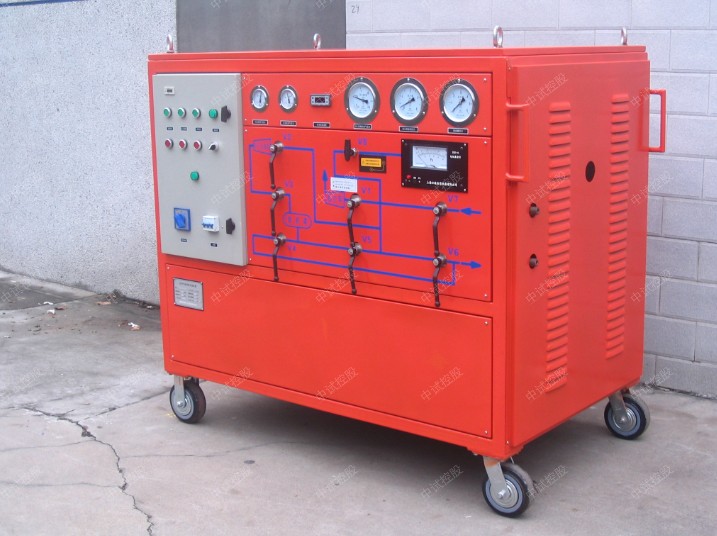

高压无油SF6气体回收充气装置核心参数
功能特点:
- 本装置使用高压无油SF6气体专用半封闭压缩机作为核心主机。
- 该半封闭压缩机在引进国际先进技术的基础上，采用核心部件全部欧洲进口，为国内首创，具有排气力高、无油润滑、封闭式、外观无运动部件，从原理上保证对外无泄漏。
- 可直接将SF6气体通过高压压缩机加压后输出至容器内以液态形式储存，或输出至SF6气瓶以液态形式储存。
- 所有球阀采用美国swagelok球阀工作原理，在原有结构基础上改进后彻底根除关键部件的微漏现象,确保真空压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
- 使用柱式液位计，SF6液位直观准确显示。液位有背光指示，清晰明了。
- 配有能自再生的干燥过滤器(无需解体)，一次回收后水分≤40PPM/V(体积比)。
- 流程图绘于操作面板，操作简便明了。
- 电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
- 采用风冷、移动式，可在无水源情况下使用。
- 优质脚轮，便于移动，不伤害地面。
二、技术指标:
| 工作环境温度 | -10℃～40℃ | |||
| 回收 | 回收初压力(MPa) | 0.8 | ||
| 回收终压力(kPa) | ≤80 | |||
| 充气 | 充气初压力(Pa) | ≤133 | ||
| 充气终压力(MPa) | 0.8 | |||
| 1m3容积所需时间（h/m3） | ≤0.2 | |||
| 回收后SF6 | 水分（PPM/V） | ≤40 | ||
| 气体纯度 | 粉尘粒径(μm) | ≤1 | ||
| 年泄漏率 | ≤0.5% | |||
| 装置极限真空（Pa） | ≤10 | |||
| 抽真空从133Pa经24小时上升值（Pa） | ≤400 | |||
| 真 空 计 | 皮拉尼数显真空计 | |||
| SF6气体专用 | 理论排气量(m3/h) | 6 | 17 | 20 |
| 无油半封闭式压缩机 | 最高压力（MPa） | 5 | 5 | 3.8 |
| 允许排气压力(MPa) | 4.5 | 4.5 | 3.5 | |
| 最小允许吸气压力(kPa) | 80 | 80 | 80 | |
| 最大允许吸气压力(MPa) | 0.3 | 0.3 | 0.3 | |
| 最高排气温度(℃) | 130 | 130 | 130 | |
| 功率（kW） | 6 | 12 | 15 | |
| 真空泵 | 类别 | 国产（可选配进口真空泵） | ||
| 抽气速率(m3/h) | 30 | 100 | 54 | |
| 极限真空（Pa） | ≤6.0×10-2 | ≤10 | ≤6.0×10-2 | |
| 功率（kW） | 1.5 | 3 | 2.2 | |
| 贮存容器 | 贮存方式 | 液态 | ||
| 压力(MPa) | 5 | 5 | 3.9 | |
| 贮存容积(L) | 40 | 600 | 350 | |
| 贮液量 (kg) | 45 | 600 | 350 | |
| 干燥过滤器再生方式 | 真空加热活化再生 | |||
| 液化方式 | 高压液化 | |||
| 电 源 | 3Φ 380V/50HZ | |||
| 总功率 (kW) | ≤7.6 | ≤16 | ≤18 | |
| 噪声dB（A） | ≤75 | |||
| 外形尺寸(mm) | 1100×1075×800 | 2100×1150×2160 | 1820×980×1785 | |
| 设备自重(kg) | 450 | ≤1000 | ||
增值服务
- 三年质保,一年包换,三个月试用
