液态双容器SF6气体回收充气装置核心技术
时间：2020-10-26

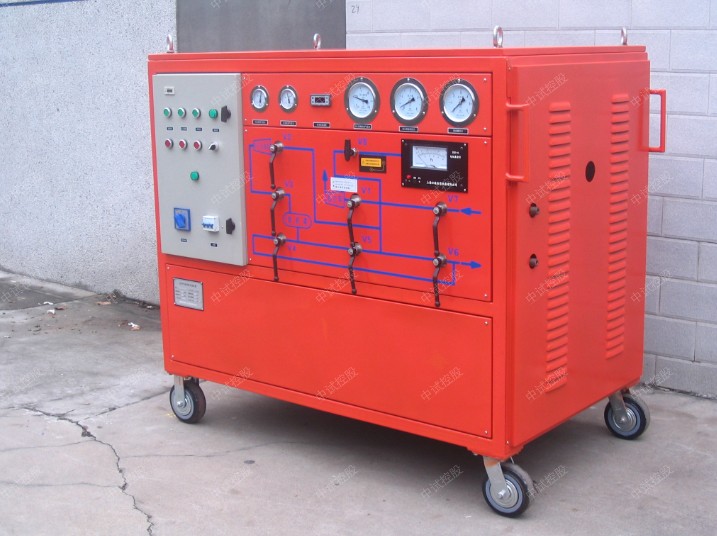

液态双容器SF6气体回收充气装置核心技术
一、功能特点：
- 采用冷冻液化法设计原理，降低了系统工作压力，升级后的制冷系统便于保养与维修添加制冷剂、方便快捷。
- 双容器系统，SF6可液化，并可灌钢瓶，灌装量不小于50kg。
- 使用柱式液位计，SF6液位直观准确显示。液位有背光指示，清晰明了。
- 配有能自再生的干燥过滤器(无须解体)，一次回收后水分≤40PPM/V(体积比)。
- 所有球阀采用美国swagelok球阀工作原理，在原有结构基 础上改进后彻底根除关键部件的微漏现象,确保真空
- 压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
- 同时使用成熟独到的进口油雾过滤系统，确保油分达标，≤10PPM/W(重量比)
- 流程图绘于操作面板，操作简便明了。
- 电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同时具有缺相保护功能，可有效避
- 免真空泵的反向运转以及所有主机的缺相运行。
- 采用风冷、移动式，可在无水源情况下使用。
- 外形尺寸小：2000（长）×1080（宽）×1780（高）mm。
- 重量轻≤1000kg，噪声低≤75dB(A)。
- 优质脚轮，便于移动，不伤害地面。
二、技术指标:
| 型 式 | 冷冻液化,风冷,手推移动式 | ||
| 工作环境温度 | -10℃～40℃ | ||
| 回收 | 回收初压力(MPa) | 0.8 | |
| 回收终压力(KPa) | ≤53 | ||
| 1m3容积所需时间（h/m3） | ≤0.4 | ||
| 充气 | 充气初压力(Pa) | ≤133 | |
| 充气终压力(MPa) | 0.8 | ||
| 1m3容积所需时间（h/m3） | ≤0.2 | ||
| 回收后SF6气体纯度 | 水分（PPM/V） | ≤40 | |
| 油分（PPM/W） | ≤10 | ||
| 年泄漏率 | ≤0.5% | ||
| 装置极限真空（Pa） | ≤10 | ||
| 抽真空从0.1Mpa至133Pa所需时间（h/m3） | ≤0.25 | ||
| 抽真空从133pa经24小时上升值（Pa） | ≤400 | ||
| 真 空 计 | 皮拉尼数显真空计w | ||
| SF6 压 缩 机 | 理论排气量（m3/h） | 14.7 | |
| 最高压力（MPa） | 2.5 | ||
| 允许排气压力(MPa) | 1.96 | ||
| 最小允许吸气压力(kPa) | 53 | ||
| 最大允许吸气压力(MPa) | 0.3 | ||
| 最高排气温度(℃) | 130 | ||
| 功率（kW） | 3 | ||
| 真 空 泵 | 类别 | 国产（可选配进口真空泵）w | |
| 抽气速率（m3/h） | 54 | ||
| 极限真空 （Pa） | ≤6.0×10-2 | ||
| 功率（kW） | 2.2 | ||
| 贮 存 容 器 | 贮存方式 | 液态 | |
| 压力(MPa) | 3.9 | ||
| 液化容器容积(L) | 40 | ||
| 液化容器贮液量(kg) | 40 | ||
| 贮存容器容积（L） | 350w | ||
| 贮存容器贮液量(kg) | 350 | ||
| 干燥过滤器再生方式 | 真空加热活化再生 | ||
| 液化方式 | 冷冻液化 | ||
| 汽化方式 | 电加热 | ||
| 电 源 | 3Φ 380V/50HZ | ||
| 总功率 (kW) | ≤11 | ||
| 噪声dB（A） | ≤75 | ||
| 外形尺寸(mm) | 2000×1080×1780 | ||
| 设备自重(kg) |
≤1000 |
||
