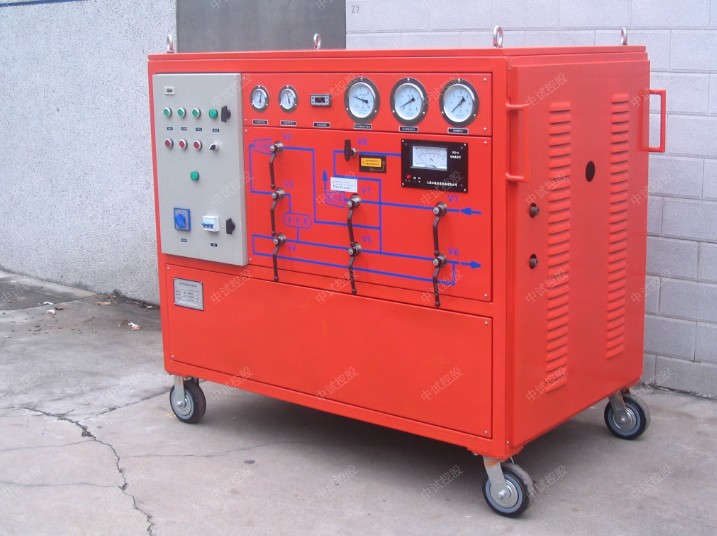

SF6气体回收装置总体介绍


一、概述

    本装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表等辅助设施等组成。

二、功能特点

  1. 抽真空：通过真空泵将回收车本身及SF6设备本体内的剩余气体抽出使设备内的真空度达到要求。
  2. 回收：从SF6电气设备中回收SF6 （六氟化硫）气体。
  3. 净化:将回收的SF6经过多次干燥，过滤分离，达到SF6气体净化。
  4. 液化：将净化后的气体通过冷凝器处理，将气体液化处理，储存在回收装置气罐内。
  5. 充气：对SF6设备本体内回充净化处理后的气体，或给运行中的SF6电气设备补充气体。
  6. 储存转移: 可对装置本身储存的气体转移至外部储存气罐及一个储气罐转到另一个气罐内，满足气体多样化.

三、技术参数

型    式 冷冻液化,风冷,手推移动式
工作环境温度 -10℃～40℃
回收 初压力(Mpa) 0.8
终压力(Mpa) ≤0.05
1m3容积所需时间(h/m3) ≤1
充气 初压力(Pa) ≤133
终压力(Mpa) ≤0.8
1m3容积所需时间(h/m3 ) ≤0.3
抽真空从0.1MPa至133Pa需时间 (h/m3 ) ≤0.5
极 限 真 空 (Pa) ≤10
年  泄  漏  率 ≤1%
回收后SF6 气体纯度 水分(PPM/V) ≤60
油分(PPM/W) ≤10
尘埃(um) ≤1
贮 贮存方式 液态
存 压力(MPa) 4.0
容 容积(L) 200
器 贮液量(kg) 200
液化方式 冷冻液化
汽化方式 电加热
干燥过滤器再生方式 真空加热活化再生
电源 三相五线  3Φ 380V有零线
总功率(kW) ≤15
噪声dB(A) ≤75
外形尺寸(mm) 1700mm×1000mm×1600mm
设备自重(kg) ≤600KG



四、主要配置

  1. SF6压缩机要求：美国艾莫生司COPELAND产品
    1. 理论排气量：15m3/h
    2. 最大排气压力：2.5Mpa
    3. 最小吸气压力：50Kpa
    4. 最大吸气压力：0.35~0.8 Mpa
    5. 功率：2.2KW
    6. 电源：380V  50HZ
  2. 真空泵采用：双级旋片式真空泵（D40C德国莱宝）
    1. 真空泵采用风冷式可长期运行
    2. 抽真空速率15L/s
    3. 极限真空度0.06pa
    4. 功率1.5KW
  3. SF6制冷机组的要求：ANKANG主机2.32KW
  4. 过滤系统（净化系统）：采用美国Hankison原理，过滤器双级过滤，真空活化自再生处理）
  5. 接头：M27*1.5mm
  6. 安全阀：
  7. 阀门: DN15—13.5MPa
  8. 贮液罐：200L，最高压力3.8Mpa
  9. 压力表：
  10. 液化器：
  11. 油气分离器
  12. 再生干燥过滤器
  13. 高压软管  5米二根
  14. 气瓶接口一个
  15. 最小长度为10m的动力电缆（三相）
