概述：

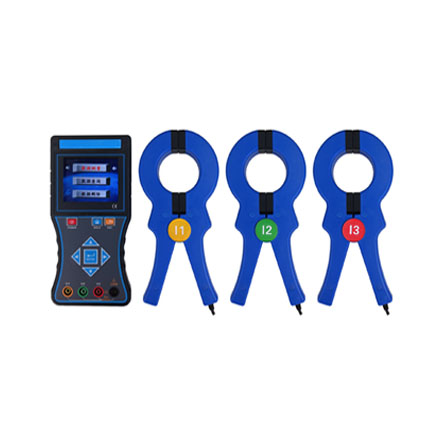

大钳口智能三相相位伏安表 是一款专为现场测试的多功能智能仪表，由 主机 、 电流钳 (3 把 ) 、 测试线 (4 条 ) 等组成。

大钳口智能三相相位伏安表 适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于大功率三相电机、电能计费系统及继电保护系统的电参数测试。

特点:

1、 主机采用 3.5 寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。

2、 选用大口径电流钳能测试 1000A 电流。

3、大钳口智能三相相位伏安表 可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。

主要技术指标：

影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40%～60%＜80%/信号波形正弦波正弦波β=0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压±0.5V±1V/测相位频率相序时电流幅值±0.1A～1000A1V/测功率功率因数时电流幅值±0.1A～1000A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

功 能：同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

电 源：DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时

额定电流：约180mA Max

显示模式：3.5寸真彩液晶屏显示

仪表尺寸：主机： 长宽厚：196mm×92mm×54mm电流钳：长宽厚：220mm×105mm×27mm

钳口尺寸：φ52mm

采样速率：约3次/秒

量 程：交流电压：0.00V～600V交流电流：0.000A～1000A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～600kW无功功率：0.0VAR～600kVAR视在功率：0.0VA～600kVA功率因数：-1～+1电流矢量和：0.000A～3000A

分辨率：电压：AC 0.01V电流：AC 0.001A相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：0.001A

精度（基准条件下）：电压：±(0.5%量程)电流：±(0.5%量程)相位：±1°（工作条件下的相位误差：0.1A～1000A为±3°；0.1A以下±5°；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于0.01A)有功功率：±(1.0%量程)无功功率：±(1.0%量程)视在功率：±(1.0%量程)频 率：±(1.0%量程)功率因数：±0.03

相 序：正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

检测速率：约2秒/次

数据保持：测试中按HOLD键保持数据，“HD”符号显示

数据存储99组

充电接口USB充电接口

自动关机开机约15分钟后，仪表自动关机，以降低电池消耗

背光功能有，背光亮度可调节

电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

仪表质量主机：360g(带电池)电流钳：430g×3总质量：约1.65kg

测试线长度1.5m

电流钳线长1.5m

工作温湿度-10℃～40℃；80%Rh以下

存放温湿度-10℃～60℃；70%Rh以下

输入阻抗测试电压输入阻抗为：1MΩ

耐 压仪表外壳前后两端耐受1000V/50Hz的正弦波交流电压历时1分钟

绝 缘仪表线路与护套外壳之间≥100MΩ
