概述：

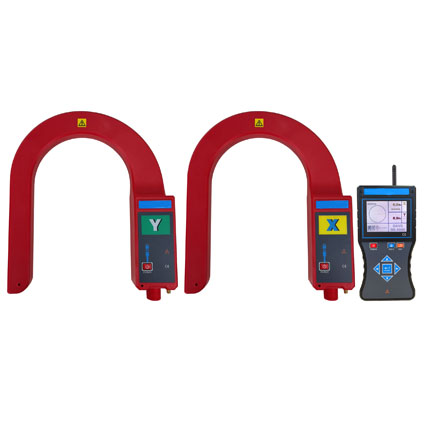

无线高压核相电流相位仪又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。

X探测器具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于高压线缆漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

产品特点:

1、无线高低压核相电流仪钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，内置双层柔性线圈，能同时测试高压电流、核相、相位、相序、频率等。

2、柔性线圈测试电流量程广、线性好、精度高，可以直接挂在线路上测试，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排。

3、接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。

4、空旷地面核相距离可达160m远，能对100V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全。

5、无线高低压核相电流仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

主要技术指标：

功 能高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等电 源DC 3.7V可充锂电池，USB充电接口，连续工作约10小时测试方式钩式探测器，可以挂在线路上或钩住导线测试传输方式315MHz、433MHz无线传输核相距离160米显示模式3.5寸真彩液晶屏显示可测线径Ф168mm的导线，或168mm×245mm的母排量 程核相电压等级：AC 100V～550kV相位：0.0°～360.0°频率：45Hz～75Hz电流：0.00A～20000A分 辨 力0.1°；0.1Hz；10mA精 度相位：≤±10° (23℃±5℃，80%RH以下)频率：≤±2Hz (23℃±5℃，80%RH以下)电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt;

(23℃±5℃，80%RH以下)相别定性同相:－30°～30°；异相: 90°～150°和210°～270°语音功能同相、异相、X信号正常、Y信号正常等语音功能绝缘杆尺寸拉伸后长约5m；收缩后长约1m(5节)数据存储9999组核相方式接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)验电指示探测器“嘟--嘟--嘟”蜂鸣声换 档自动换档位置误差测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图)采样速率2次/秒仪表尺寸钩式检测仪：长宽厚310mm×270mm×52mm接收器：长宽厚250mm×100mm×40mm背光控制按上下箭头键调整背光亮度感应强度控制根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录数据查阅按ENTER进入数据查阅模式后，按箭头键翻阅所存数据无信号指示当接收器没有收到发射信号时动态显示“----”符号自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电池电压当电池电压低于3.2V时

探测器：电源指示灯慢闪，提醒充电

接收端：电池电压低符号显示，提醒充电额定电流探测器：35mA max；接收器：300mA max仪表质量钩式检测仪：496g(含电池)接收器：395g(含电池)绝缘杆：1.45kg总质量：13.5kg(含仪表箱)工作温湿度-10℃～40℃；80%Rh以下存放温湿度-10℃～60℃；70%Rh以下干 扰无特强电磁场；无433MHz 、315MHz同频干扰绝缘强度绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)接收器：2000V/rms(外壳前后两端之前)结 构防滴漏Ⅱ型、IP63
