概述：

单相电能表现场校验仪 又名 电能表在线校验仪 、 电能表校验仪 、 MiNi钳形功率表 ， 仪表能测试380/220V电力系统中的相位、真有效值电压、真有效值电流、漏电流、频率、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、 1~50 次谐波、谐波比等，并实时显示电流电压波形，能判断感性容性电路，非常适合于排线密集的场所及二次计量单位。

单相电能表现场校验仪广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。尤其适用于对电压、电流、功率、电能、谐波、相位等电量参数做分析和诊断。

产品特点:

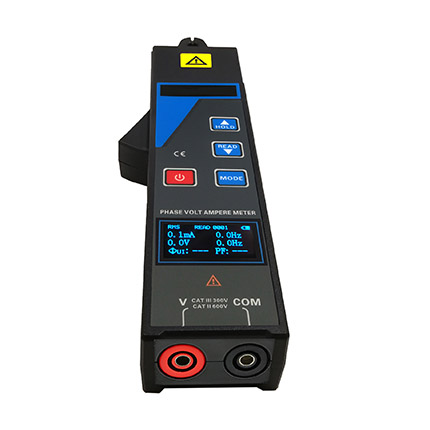

1、 单相电能表现场校验仪采用单钳设计， MiNi 机身，小巧玲珑，其外形美观精致，结构科学合理。

2、 使用高性能 32 位嵌入式微处理器+实时操作系统， CPU 最高主频达到 120MHz ， ADC 实现最高采样速率达到 1MSPS ，有效保证了数据的精度和信息完整性。

3、 仪表还具有数据保持、定时数据存储、数据查阅等功能。

主要技术指标：

1．基准条件和工作条件

影响量 ，基准条件工作条件 ，备注

环境温度23℃±1℃-10℃～40℃/环境湿渡40%～60%＜80%/信号波形正弦波正弦波β=0.01信号频率50HZ±1HZ40HZ～70HZ/ 谐 波<0.1% 0.0%～100%频率=50HZ仪表工作电压9V±0.5V9V±1V/测相位频率相序时电流幅值1A±0.1A3mA～30A/测相位频率相序时电压幅值100V±10V2V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

2 ．一般规格

功 能：同时测试380/220伏电力系统中的相位、真有效值电压、真有效值电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因数、1~50次谐波、谐波比、电流电压波形实时显示、漏电流、频率、相序、1秒~999秒定时存储数据等

电 源：6LR61，9V DC，连续使用约7小时

测试方式：钳形CT；真有效值方式

钳口尺寸：Ф7.5mm×13mm

测量范围：相位：0°～360°电压：AC 0.1V～600V(电压频率范围:40Hz~70Hz)电流：AC 0.0mA～30.0A (电流频率范围:40Hz~70Hz)有功功率：0.00W~18.0KW无功功率：0.00Var~18.0KVar可视功率：0.00VA~18.0KVA有功电能：0.0Wh~9999KWh无功电能：0.0VARh~9999KVARh可视电能：0.0VAh~9999KVAh50Hz谐波次数：1~50次谐波比：0%~100%频率：40.0Hz～70.0Hz功率因数：-1～+1

分 辨 率：相位：1°电压：0.1V电流：0.1mA可视功率：0.01VA有功功率：0.01W无功功率：0.01Var可视电能：0.1VAh有功电能：0.1Wh无功电能：0.1VARh谐波比：1%频率：0.1Hz功率因数：0.01

测量精度(23℃±5℃，80%RH以下)相位：±2°（注：工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；为确保测量的准确性，电压需不低于5V，电流不低于5mA)电压：±1.5%±5dgt电流：±1.5%±5dgt有功功率：±2%±5dgt无功功率：±2%±5dgt视在功率：±2%±5dgt有功电能：±2%±5dgt无功电能：±2%±5dgt视在电能：±2%±5dgt谐波比（I>30mA V>30V)：±(2%+6dgt)频率：±1Hz功率因数：±0.04

波 形：能显示1~4个完整周期波形（50Hz）

谐 波：1~50次

定时存储：Close：关闭定时存储功能（开机默认关闭）

1~999：每1秒~999秒自动存储数据

数据存储：4000组

定时关机：10min：10分钟仪表自动关机(开机默认10分钟自动关机)

Close：关闭自动关机功能

显示模式：OLED液晶显示

LCD尺寸：35mm×21.5mm；显示域32mm×15mm

换 档：自动换档

速 率：ADC采样速率：1MSPS； 显示速率：10次/秒

仪表尺寸：长宽厚220mm×45mm×30mm

线路电压：600V以下线路测试

功能切换按MODE键切换显示各功能页面

数据保持按HOLD键保持数据，再按HOLD键取消保持

数据查阅按READ键进入数据查阅，按上下箭头键翻阅所存数据

溢出显示：超量程溢出功能：“OL”符号显示

无效显示”----“或“---”

电池电压：电池图标显示实时电量，当电池电压低于6.8V时，显示空心电池图标，提醒更换电池

仪表质量：仪表220g (含电池)；总质量0.57kg(含外包装)

工作电流：Max 17mA

工作温湿度：-10℃～40℃；80%Rh以下

存放温湿度：-10℃～60℃；70%Rh以下

绝缘强度：2000V/rms(仪表外壳前后两端之前)
