概述:

大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的，由主机、柔性线圈、软件、通讯线等组成。

大电流记录仪广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

产品特点:

1、大电流记录仪采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。

2、输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。

3、柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；

4、其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；

5、测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。

6、主机LCD显示，一目了然。

7、同时具有比较大的存储空间，能存储6000组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。

主要技术指标：

功 能：交流电流、漏电流、大电流、波形、频率测量、记录

电 源：DC3.7 V 可充锂电池

测试方式：柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。

线圈内径内径：φ300mm(可以根据需要定制)

量 程：AC 0.00A～20000A

分 辨 率：AC 10mA

精 度：±2%±3dgt(导线处于柔性线圈中心位置，23℃±2℃)

线圈长度：长度约1450mm

被测电流频率：50Hz/60Hz(自动识别)

显示模式：3.5彩屏

主机尺寸：207mm×101mm×45mm

线圈粗细：φ7.5mm(非常适合于狭窄环境和排线密集的场所等)

质 量：主机280g(含电池)；柔性钳190g；总质量约1.25kg

电场干扰：无磁滞效应，抗干扰能力较强位置误差被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。

采样速率：2次/秒数据存储6000组(掉电或更换电池不会丢失数据)

设定时间：1～60分钟内设定记录间隔时间，0分钟为不自动存储

记录时间：节电模式下连续工作约100小时

线路电压：AC 600V以下线路测试溢出显示超量程

溢出功能：“OL”符号显示电池电压当电池电压降到3.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。

额定电流:节电模式下5mA，最大120mA引线长度标准2米

工作温湿度:-10℃～40℃；80%rh以下

存放温湿度:-10℃～60℃；70%rh以下

绝缘强度:AC 2kV/rms(螺钉与外壳之间)

随机附件：

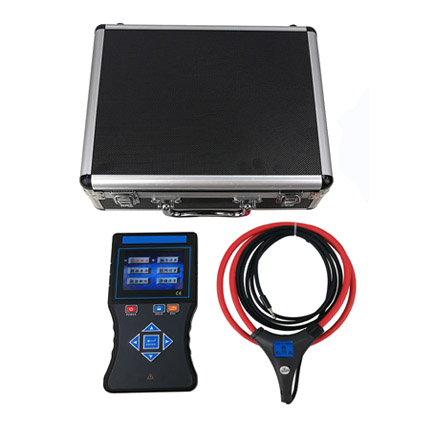

主机1台柔性电流钳1个通讯线1条软件(光盘)1张仪表包1个锂电池1个用户手册、保修卡、合格证1份
