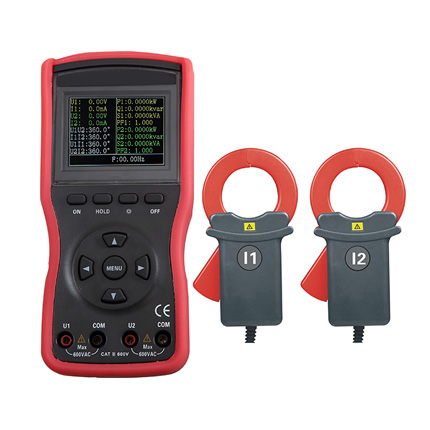

大钳口双钳相位伏安表(又称：全自动大钳口双钳数字相位伏安表)是中试控股精心研制的一款专为现场测试的全自动、多功能、数字式、智能型仪表，是对机械旋钮式相位伏安表的全面升级，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等特点。

可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数等，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

大钳口双钳相位伏安表适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统，其供电营销部门的电能计量、用电检查、电力稽查，生技部门的装表接电 、继电保护、差动检测、启动试验、变电检修，或电力实训、技能比武等。

技术特点:

1、选用新型材料设计制作外壳模具，配有的防振、防滑、高绝缘护套，采用2.8寸TFT彩色液晶屏，所有参数同屏显示，一目了然，尽显精美豪华外观。

2、大钳口双钳相位伏安表配有USB-RS232接口，可存储1500组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，能读取、保存、报表、打印历史数据等。

3、同时，其电流钳有两种规格可选，尖小形钳口适合于排线密集的地方，圆形大钳口适用于粗导线检测，能满足不同场所需求。

技术指标:

1．基准条件和工作条件

影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃----环境湿度40%～60%＜80%----信号波形正弦波正弦波β=0.01信号频率50Hz±1Hz45Hz～65Hz----仪表工作电压9V±0.1V9V±1.5V----测相位频率相序时

电流幅值200mA±3mA2mA～20A----测相位频率相序时

电压幅值100V±10V10V～600V----测功率功率因数时

电流幅值200mA±3mA20mA～20A----测功率功率因数时

电压幅值100V±10V10V～600V----外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

2．一般规格

功 能同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

电 源DC9V 碱性干电池(1.5V AA×6)

量 程

(全自动)电压：AC 0.00V～600V电流：AC 0.0mA～20.0A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0var～12kvar视在功率：0.0VA～12kVA功率因数：-1～+1

钳口尺寸尖小形电流钳：7.5mm×13mm (选型)

圆口形电流钳：35mm×40mm (选型)

分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1var视在功率：0.1VA功率因数：0.001

数据存储1200组

RS232接口USB-RS232接口，所存数据上传电脑，便于分析管理数据

功 耗开启背光灯最大耗电135mA，电池连续工作约6小时关闭背光灯仪表耗电90mA，电池连续工作约9小时

显示模式2.8寸TFT彩色液晶屏,显示域58mm×44mm

仪表尺寸长宽厚：196mm×92mm×54mm

检测速率约2秒/次

数据保持测试中按HOLD键保持数据，“HD”符号显示自动关机无操作约15分钟后，仪表自动关机，以降低电池消耗

背光功能有，适合昏暗场所及夜间使用；无操作五分钟后关闭背光

电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

仪表质量主机：550g(带电池)尖小形电流钳：170g×2圆口形电流钳：185g×2测试线：250g

测试线长度1.5m

电流钳线长2m×φ5mm

工作温湿度-10℃～40℃；80%Rh以下

存放温湿度-10℃～60℃；70%Rh以下

输入阻抗测试电压输入阻抗为：1MΩ

耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝 缘仪表线路与护套外壳之间≥100MΩ

结 构双重绝缘，带绝缘防振护套

适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

配置清单：

主机1台

仪表箱1个

电流钳2把

测试线4条（红2条，黑2条）

数据线1条

电池6节（碱性干电池：1.5V AA）

说明书、保修卡、合格证1份
