工频串联谐振装置总体介绍

1. 简介

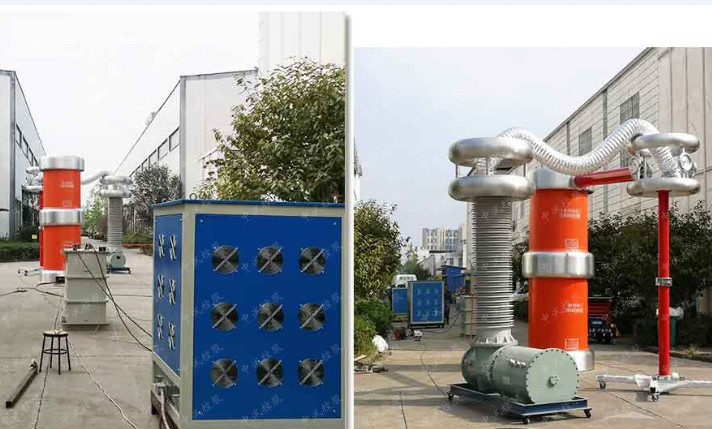

     串联谐振交流耐压试验装置，简称串联谐振装置，它是运用串联谐振的原理，通过励磁变压器激发串联谐振回路，并在电抗器电感L固定情况下调节输出频率f，或者在频率f（50HZ或60HZ）固定的情况下调节电抗器的电感L,  当测试频率f、电抗器电感L、被试品电容三个参数使 2пf L=1/2пf Cx  （即ωL=1/ωCx）条件达成时，即测试回路达到谐振状态，此时谐振电压即为加到被试品上的试验电压。据此，串联谐振交流耐压试验装置又分为调频串联谐振试验装置和调感串联谐振试验装置；
     中试电力于1996年率先将串联谐振技术应用于交流耐压试验，并成为国内第一家自主研发、生产串联谐振耐压试验装置的企业；无论是调频串联谐振装置，还是变频串联谐振装置；无论是便携式，还是高电压大容量系统，中试电力均有实力生产和加工定制，并成套供应；目前，中试有市场业绩且已经投用的最高电压规格为1400KV，最大容量规格为19500KVA.

2.串联谐振装置的系列和种类
3.1.1必要组件包括：
--变频电源
--励磁变压器
--高压试验电抗器
--电容分压器；
3.1.2可选组件包括：
--隔离变压器
--补偿电抗器（感应耐压系统使用）

--补偿电容器
--高压阻尼保护电感（GIS耐压时选配）
--峰值电压表；
3.2调感串联谐振交流耐压试验装置

3.2.1必要组件包括：

--谐振测控台

--电动调压器

--励磁变压器

--可调电抗器

--电容分压器；
3.2.2 可选组件包括：

--隔离变压器

--补偿电抗器

--补偿电容器

--阻尼保护电感

--峰值电压表；


  调频串联谐振交流耐压试验装置，也称变频串联谐振试验系统，它的应用面比较广泛，调频谐振装置广泛应用于电力、铁路电气化、钢铁、机械、冶金、石油、化工等行业，适用于高电压、大容量容性试品的现场交接和预防性交流耐压试验，被试对象包括：
--10kV、35kV、110kV、220kV、330kV、500kV等交联电缆现场交流耐压试验；
--高压组合电器（GIS）、SF6开关、CT、隔离开关、断路器、主变中性点、母线、绝缘子、套管及绝缘工具等的现场交流耐压试验；
--PT和电力变压器的变电站现场感应耐压试验；

  调感串联谐振交流耐压试验装置，也称工频串联谐振试验系统，它的应用面较变频谐振系统要窄一些，主要应用于
--高压电力装备制造厂的产品出厂质检交流耐压试验；
--CVT互感器的现场工频耐压校准试验；

相较传统的工频试验变压器耐压试验系统，串联谐振装置的优势在于：
--所需供电电源的容量要求要小数十倍，
--在同等系统规格下，系统组件的体积小、重量轻，易于安装和展开；
--LC回路是典型的高压滤波回路，输出电压波形的畸变率可达到1%以下；
--串联谐振电路中，试品闪络时，电路谐振被破坏，电压明显下降，因此不会发生暂态过电压；
