大电流调感串联谐振总体介绍

1.产品简介
     随着电力装备制造业的发展，各种中压电器设备的试品容量越来越大，随之也要求质检耐压试验系统的试验容量和试验电压也越来越高，例如水力发电机组（现有单机容量已经突破800MW）和火力发电机组（现有单机容量已经突破1000MW）等，根据出厂例行试验和现场交接试验的相关标准要求，需要对上述试品进行纯工频（50HZ或60HZ）下的交流耐压考核试验，如果使用传统的试验变压器，则试验所需供电电源容量大，大容量的试验变压器和调压器的体积也大，且十分笨重，这些都使现场交接和预防性试验或出厂例行试验极为不便。
利用大电流调感串联谐振交流耐压装置，则有效解决了高电压大容量试品现场交流耐压的上述难题。

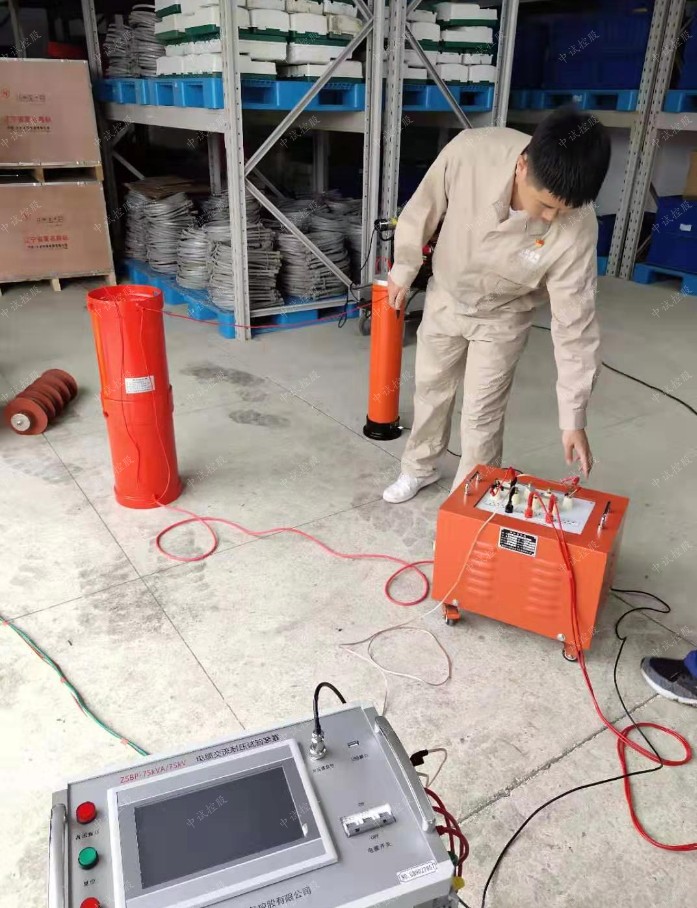

2.该系列产品的必要组件包括：
--谐振测控台
--电动调压器
--励磁变压器
--可调电抗器
--固定补偿电抗器
--电容分压器；

可选组件包括：
--隔离变压器
--补偿电容器
--工频保护电阻
--峰值电压表；

3.调感串联谐振试验系统的框图（以制造厂质检用大电流型调感串联谐振试验系统为例）

主要特点：
1.无极调感，在试验范围内的任意一点均可达全谐振；
2.纯频率50Hz或60Hz工作；输出电压波形较目前现有耐压系统最为理想，波形畸变率优于 0.5%；
3.品质因数高：Q ≥ 50 ；
4.系统局放水平小，优于5pC；
5.所需试验电源比常规试验变压器小数十倍；同等规格系统，其体积、重量均比常规试验变压器小；
6.试品闪络或击穿后的短路电流仅为短路前试验电流的的(1/Q)倍，能有效防止击穿后扩大对故障点的灼伤；
7.闪络后立即自动熄弧，既无电压过冲之虑，更无微秒级瞬态过程的恢复过电压的危险；
8.试验自动化程度高，过流、过压保护齐全；
9.该系列装置可搭载集装箱，配套提供；

1.技术参数
1.1.系统输出容量：100KVA~14000kVA（根据试品电容量选定）；
1.2.系统输出电压：25KV~200kV（根据试品耐受电压选定）；
1.3.电压波型：纯正弦波输出，波形畸变率≤0.5%
1.4.工作频率：纯频率50Hz或60Hz工作；
1.5.装置品质因素：Q=10~80；
1.6.电抗器形式：电感可调，铁箱式
1.7.高压引线输出方式：高压套管顶部输出、高压套管水平输出、高压套管斜出式
1.8.噪声：≤60dB；
1.9.系统测量精度：1.0级；
1.10.工作制：满功率输出下，连续工作时间5min~60min(可定制)
1.11装置具有零位启动、过流、过压、欠压、闪络、IGBT、过热等自动保护功能。
1.12输入工作电源：单相380±10%，工频：50Hz±10%
1.13 运行环境：温度：-15℃~50℃，湿度：≤90%RH，海拔高度：≤1000m；
注：特殊规格或要求可定制
