无局放工频试验系统操作指南

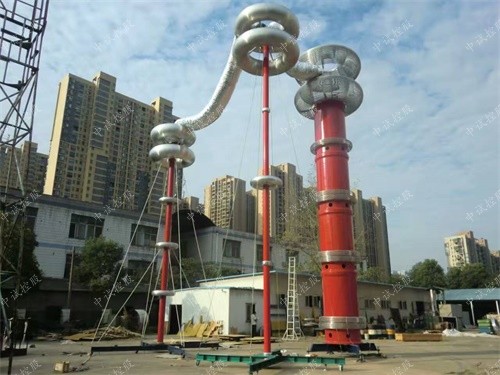

    无局放工频试验变压器成套装置主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为电力变压器、互感器、避雷器等试品的无局部放电工频试验电源，被广泛应用于电工电器制造部门、电力运维检修部门、科研单位和高等院校的高压试验室，被试品通常为高电压等级的电力变压器、互感器、套管、 避雷器。
    该系列产品的用途包括：

高压电工电器设备的工频交流耐压试验及局部放电水平定量测量（需配置局放探测仪），如等；

电工绝缘材料的工频交流耐压。

广泛应用于电工电器制造部门、电力运维检修部门、科研单位和高等院校的高压试验测试。    FKYDW系列无局放工频试验变压器系统的必要组件包括：工频测控台、调压器柜、 无局放试验变压器、工频保护电阻及耦合电容分压器等。如大容量高电压类型的试验系统，还需要选配：电源开关柜、隔离变压器、无局放补偿电抗器、电子快速保护装置、峰值电压表等；如被试品需要进行局部放电定量测量时，需要选配多通道数字式局放探测仪；

1.成套装置局放量小，可以保证系统局放量在 5pC 范围内（特殊要求可订制）。
2.外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒；
3.成套设备阻抗低，过压过流闪络保护等功能齐全，可靠性高；
4.均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便；
5.大容量高电压型试验装置通过选用工频智能测控系统，实现智能化和自动化测试，其显著特点包括：
①　使用光纤通讯和采样，彻底隔离高压及低压控制回路；
②　试验数据完成设置后，试验系统可自动完成升降压试验，无需人工干预；
③　试验过程可实时状态自检及显示；并可记录并绘制高压试验 U / T、I / T曲线
④　具有完备的数据及报表管理功能

技术参数

额定输出容量：见规格表
额定输出电压：见规格表
额定输入电源：三相 380V±10%，50Hz
成套装置局放水平：额定电压下≤ 5pC（2pC 以下特殊定做）
输出电压稳定度：≤ 1.0%
电压指示误差：≤ 1.0%
噪声：≤ 65dB
运行时间（工作制）：额定电压、额定电流下连续运行 60min（特殊要求可订制）
过压能力：在1.1倍额定电压下，持续 60s，不出现闪络、绝缘击穿等现象，也不会造成任何绝缘损坏
