一、工作原理简介

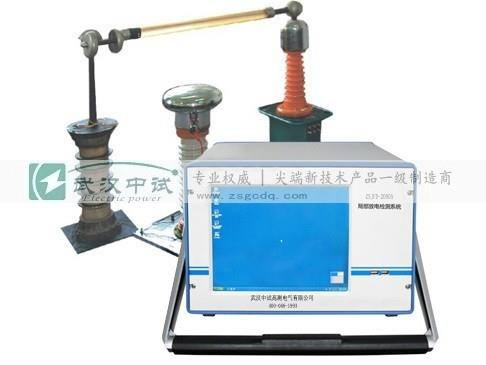

数字式局部放电检测仪由三大模块构成：信号处理模块，隔离模块，采集处理模块。根据系统连接图，检测阻抗将局部放电信号检出并送到信号处理模块，信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块，隔离模块将计算机采集处理模块和信号处理模块隔开，防止它们之间互相干扰，最后由采集处理模块完成对局部放电信号的采集、处理、分析和显示。

二、性能特点

（一）特点

1. 采用高速.大容量数据采集卡，能进行连续采集局放数据,数据复现性好,准确度高。

2. 具有测试分析（多参数分析、二维图谱分析、三维图谱分析）数据保存。报告生成及打印等功能。

3. 能同时显示局部放电波形（椭圆。正铉波。直线三种方式）。局放量和测试电压。

4. 在校正和测试过程中自动调节增益而不需要人为干预，操做简便.

5. 可适应工频（50Hz）三倍频（150Hz）最高至400Hz的电源。

6. 可实现对外加电源频率的自动跟踪.

7. 开门开窗可任意设置最小可至1度。

8. 可单通道也可六个通道进行测量。

9. 体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验。

10. 灵敏度高，适用的试品范围广等优点。

（二）主要技术指标

1. 可测试品的电容量范围：6pf～250μf。

2. 检测灵敏度：<0.02pc（电容50pf时）。

3. 放大器：3db低端频率f1 10、20、30、50、80kHz任选，3db高端频率fh 100、200、300k、400、500KHz任选。增益调节范围>120db,档间增益差20±1db。正、负脉冲响应不对称性<1db。

4. 时间窗：窗宽1о～360о,窗位置可任意旋转。

5. 试验电压表：0～200kV,数字表显示时误差＜3%F.S。

6. 采集通道：4通道/卡。

7. 输入阻抗：1MΩ。

8. 采集卡最高采样率：20MHz

9. AD分辨率12BIT；直流精确0.2%。

10. 每通道采样长度：8M。

11. 触发方式：手动、外触发、内触发。

12. 采集卡带宽：3MHz（-3DB）。
