工频耐压试验装置选型指南
采用标准
-
DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
-
DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
-
DL/T 596-2005《电力设备预防性试验规程》
-
GB1094.1-GB1094.6-96《外壳防护等级》
-
GB2900《电工名词术语》
-
GB/T16927.1~2-1997《高电压试验技术》
-
GB4793-1984《电子测量仪器安全要求》
-
GB191《包装贮运标志》
-
GB/T.311-1997《高压输变电设备的绝缘与配合》
工频耐压试验装置根据国家最新电力行业标准而设计的工频耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

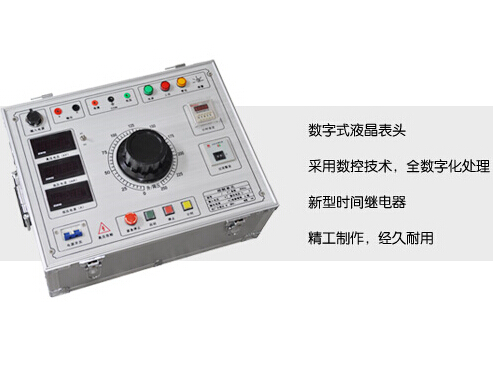

仪器特点：
-
可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
-
指针和数字显示,读数更直观，准确，抗干扰能力强，性价比高。
-
高压电压、低压电流、时间3路测量方式。
-
手动操作方式，提高了产品的安全性、可靠性。
-
实时显示高压电压、低压电流，直观明了。
-
具有零位指示、电源指示、工作指示、计时指示等功能
-
完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
-
采用新型时间继电器，计时范围更广（1S～99H）
-
采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
-
试验容量在5kVA以上，采用电磁式过流继电器。
-
试验容量在5kVA以上，采用移动式控制台。
-
增加整流装置，可支持交直流两用功能。（选配）
-
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
-
还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）
主要技术参数：
-
输入电压：AC 220(380)V 可选
-
低压输出：AC 0-250（430）V
-
低压电流：0-5/10/15/50A(可按客户要求定制)
-
输出容量：0-3/5/10/15 kVA(可按客户要求定制)
-
高压电压：0-50/100/150/200 kV(可按客户要求定制)
-
高压电流：0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
-
计时范围：0-9999S
-
环境温度：－20℃至50℃
-
电压精度 ≤1.5% ±1个字(F.S)
-
电流精度 ≤1.5% ±1个字(F.S)
可选配件（根据配置不同选配）
-
1.交直流分压器:50、100、150、200kV
-
保护球隙:Q—50、100、150、200、250、500
-
直流微安表:1999uA
-
放电棒:70、140、210kV
-
保护水阻
-
高压滤波电容:0.01μF~0.1μF，40~300kV
-
电力专用测试线包
-
折叠式小推车: 150、300型
-
绝缘支架: 50、100、200、300kV
-
标准试油杯: 400ml
-
高压验电器: 10、35kV
