数显耐压试验装置技术指标

采用标准

DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》

DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》

DL/T 596-2005《电力设备预防性试验规程》

GB1094.1-GB1094.6-96《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

GB4793-1984《电子测量仪器安全要求》

GB191《包装贮运标志》

GB/T.311-1997《高压输变电设备的绝缘与配合》

产品概述

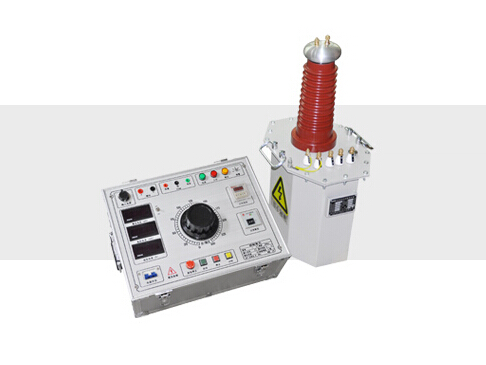

数显耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的新型耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

.控制部分有：箱式、台式、柜式；
.试验变压器有：干式、气式、油式；
.特殊定制如：一体式
.本公司可按客户需求定制。

产品特点

可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

高压电压、电流、低压电流、时间，4路测量方式。

手动操作方式，提高了产品的安全性、可靠性。

实时显示高压电压、高压电流、低压电流和时间，显示直观明了。

具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能

完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能

采用新型时间继电器，计时范围更广（1S～99H）

采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

试验容量在5kVA以上，采用移动式控制箱。

试验容量在20kVA（含）以上，采用移动式控制台。

支持交直流两用功能，AC/DC显示可切换。（选配）

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）

还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

主要技术参数：

输入电压：AC 220(380)V 可选

低压输出：AC 0-250（430）V

低压电流： 0-5/10/15/50A(可按客户要求定制)

输出容量： 0-3/5/10/15 kVA(可按客户要求定制)

高压电压： 0-50/100/150/200 kV(可按客户要求定制)

高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)

计时范围：0-9999S

环境温度：－20℃至50℃

电压精度 ≤1.5% ±1个字(F.S)

电流精度 ≤1.5% ±1个字(F.S)
