局部放电检测仪核心参数

一、概述

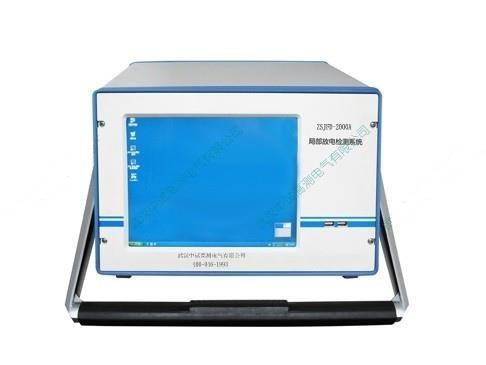

局部放电检测仪是近年来研制生产的又一新颖局部放电检测仪。

广泛适用于变压器、互感器、高压开关、开关柜、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。

局部放电检测仪的检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。

仪器经适当定标后能直读放电脉冲的放电量，本仪器采用彩色液晶屏的方式显示图形，区别于传统的显像管，加有波形锁定功能使图形更利于观察和分析。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

二、主要技术参数

1. 使用条件

① 环境温度：0~40℃±2℃。

② 相对湿度：80%以下。

③ 供电电源：220V±22V，50Hz。

④ 无剧烈震动和机械冲击。

⑤ 空气中不含有足以腐蚀仪器的灰尘和杂质。

⑥ 不应受强的电磁场干扰。

⑦ 通风条件良好。

⑧ 接地要求:接地电阻＜1Ω。

2. 可测试品的电容量范围6PF--250μF

3. 检测灵敏度

4. 放大器频带：

① 低端：10kHz、20kHz、40kHz任选

② 高端：80kHz、200kHz、300kHz任选

5. 放大器增益调节：粗调六档，档间增益20±1 db；细调范围>20db。

6. 时间窗：

① 时间窗显示为黄色

② 窗宽：可调范围15°～150°；

③ 窗位置：每一窗可旋转0°～170°；

④ 两个时间窗可分别开或同时开。

7. 放电量表：数字表头：以3½LED数字表显示

  0-100.0    误差<±5%(以满刻度计)

8. 椭圆时基：

① 频率50Hz和任意频率。

② 椭圆显示为蓝色

③ 椭圆旋转：以30°为一档，可作180°旋转。

④ 显示方式：椭圆——直线。

⑤ 高频时基椭圆输入电压＜220V，其摄取功率<1伏安。

9. 波形锁定：可以按所需锁定任意时间的波形，便于你的观察和分析。

10. 试验电压表：

① 量程：100kV（可扩展）

② 显示：3½数字电压表指示

③ 精度：优于±5%（以满刻度计）

11. 内、外零标功能
