440kVA/44kV 变频串联谐振试验装置方案

时间：2020-06-10

440kVA/44kV 变频串联谐振试验装置方案

一、被试品对象及试验要求
1、10kV/300mm2电缆长度10km交流耐压试验，电容量≤3.755uF，试验频率为30-300Hz，试验电压22kV，运行时间5min。
2、10kVGIS、开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。
二、工作环境
1、环境温度：－100C –50 0C
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
4、装置主要技术参数及功能
5、额定容量：440kVA；
6、输入电源：单相220/三相380V电压，频率为50Hz；
7、额定电压：22kV；44kV
8、额定电流：20A；10A
9、工作频率：30-300Hz；
10、装置输出波形：正弦波
11、波形畸变率：输出电压波形畸变率≤1%；
12、工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
13、温升：额定负载下连续运行5min后温升≤65K；
14、品质因素：装置自身Q≥30(f=45Hz)
15、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
16、测量精度：系统有效值1.5级；
三、设备遵循标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》

五、装置容量确定

设计八节电抗器，则单节电抗器为55kVA/22kV/2.5A/44H，装置总容量为440kVA。
验证：
1、10kV/300mm2电缆长度10km交流耐压试验，电容量≤3.755uF，试验频率为30-300Hz，试验电压22kV，运行时间5min。
使用电抗器八节并联，则L=44/8=5.5H ，则：
试验频率：f=1/2π√LC=1/(2×3.14×√5.5×3.755×10-6)=35Hz
试验电流：I=2πfCU试 =2π×35×3.755×10-6×22×103=18.17A
装置容量定为440kVA/44kV，分八节电抗器，电抗器单节为55kVA/22kV/2.5A/44H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器 55kVA/22kV八节	激励变压器输出端选择
10kV/300mm²长度10km	使用电抗器八节并联	1.5kV
10kVGIS、开关等变电站设备	使用电抗器两节串联	3kV

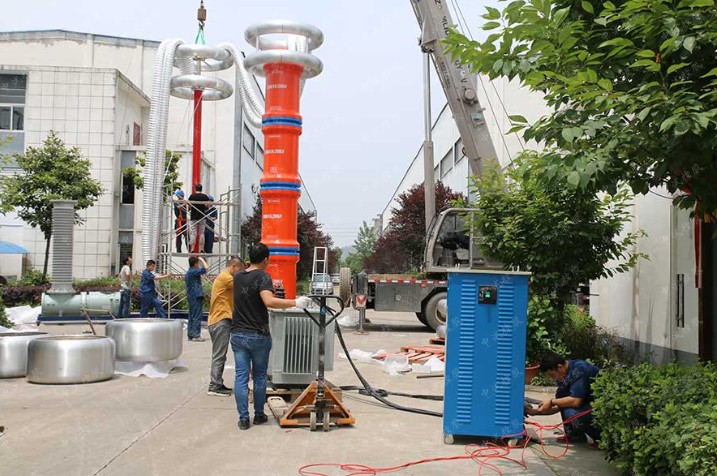

六、系统配置及其参数

（一）激励变压器JLB-30kVA/1.5/3kV/0.4kV                        1台
1）额定容量：30kVA；
2）输入电压：0-400V，单相；
3）输出电压：1.5/3kV
4）结    构：干式；
5）重    量：约120kg；

（二）变频电源BP -30kW/380V 1台
1）额定输出容量：30kW
2）工作电源： 380±10%V（三相），工频
3）输出电压：0 –400V，单相，
4）额定输入电流：75A
5）额定输出电流：75A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30 – 300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度： 0.1%
11）运行时间：额定容量下连续5min
12）额定容量下连续运行5min元器件最高温度≤65K;
13）噪声水平：≤50dB

14）重量：约26kg；

（三）高压电抗器DK-55kVA/22kV                      8节
1）额定容量：55kVA;
2）额定电压：22kV；
3）额定电流：2.5A；
4）电感量：44H/单节；
5）品质因素：Q≥30 (f=45Hz)；
6）结    构：干式；
7）重    量：约58kg；

（四）电容分压器FRC-50kV/3500pF 1套
1）额定电压：50kV；
2）高压电容量：3500pF
3）介质损耗：tgσ≤0.5%；
4）分压比：1000：1
5）测量精度：有效值1.5级;
6）重量：约10kg；

七、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-30kVA/1.5/3kV/0.4kV	台	1
2	变频电源	BP-F-30kW/380V	台	1
3	高压电抗器	DK-55kVA/22kV	台	8
4	电容分压器	FRC-50kV/3500pF	套	1
5	内部连接线		套	1
