810kVA/54kV 变频串联谐振试验装置方案

时间：2020-06-10

一、被试品对象及试验要求
1、35kV/400mm2电缆5km的交流耐压试验，电容量≤1.073uF，试验频率30-300Hz，试验电压52kV，试验时间60min
二、工作环境
1、环境温度：－100C –50 0C;
2、相对湿度：≤90%RH
3、海拔高度: ≤1000米；
三、装置主要技术参数及功能
1、额定容量：810kVA；
2、输入电源：三相380V电压，频率为50Hz；
3、额定电压：54kV；
4、额定电流：15A；
5、工作频率：30-300Hz；
6、装置输出波形：正弦波
7、波形畸变率：输出电压波形畸变率≤1%；
8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9、温升：额定负载下连续运行60min后温升≤65K；
10、品质因素：装置自身Q≥30(f=45Hz)；
11、保护功能：对被试品具有过流、过压及试品闪络保护(见变频电源部分)；
12、测量精度：系统有效值1.5级；
四、设备遵循标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
五、装置容量确定
设计两节油浸式电抗器，则单节电抗器为405kVA/54kV/7.5A/35H，装置总容量为810kVA。
验证：
1、35kV/400mm2电缆5km的交流耐压试验，电容量≤1.073uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
使用电抗器两节并联，则L=35/2=17.5H ，则：
试验频率：f=1/2π√LC=1/(2×3.14×√17.5×1.073×10-6)=36.73Hz
试验电流：I=2πfCU试 =2π×36.73×1.073×10-6×52×103=12.88A
装置容量定为810kVA/54kV，分两节电抗器，电抗器单节为405kVA/54kV/7.5A/35H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

设备组合被试品对象	电抗器405kVA/54kV两节	激励变压器输出端选择
35kV/400mm2电缆5km	使用电抗器两节并联	3kV

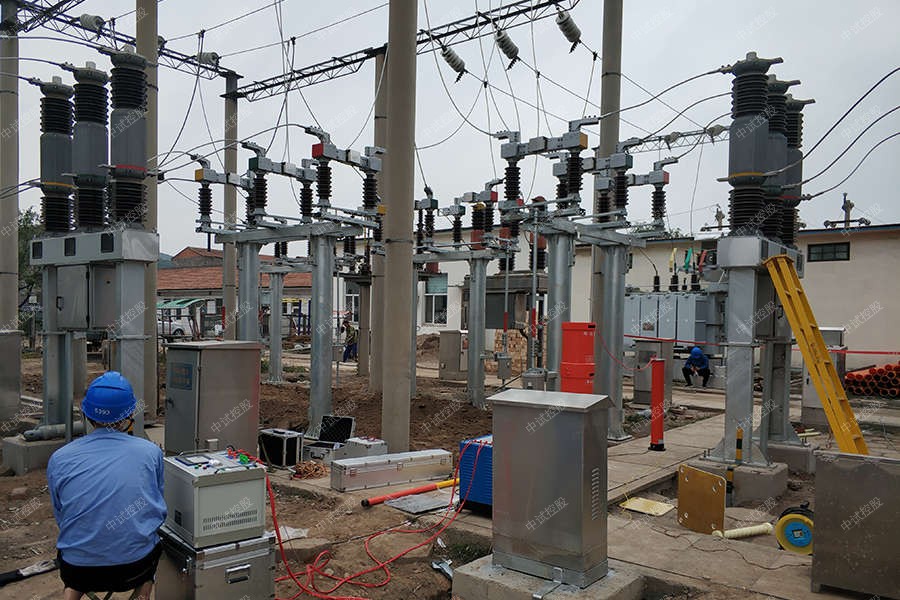

六、系统配置及其参数
（一）激励变压器JLB-45kVA/3kV/0.4kV                       1台
1）额定容量：45kVA；
2）输入电压：0-400V，单相；
3）输出电压：3kV；
4）工作时间：60分钟；
5）结    构：油式；
6）重    量：约350kg；
7）尺    寸：700*600*400

（二）变频电源BP-F -45kW/380V                          1台
1）额定输出容量：45kW
2）工作电源： 380±10%V（三相），工频
3）输出电压：0 –400V，单相，
4）额定输入电流：112.5A
5）额定输出电流：112.5A
6）电压分辨率： 0.01kV
7）电压测量精度：1.5%
8）频率调节范围：30-300Hz
9）频率调节分辨率：≤0.1Hz
10）频率稳定度：    0.1%
11）运行时间：额定容量下连续60min
12）额定容量下连续运行60min元器件最高温度≤65K;
13）噪声水平：≤50dB
14）重量：约85kg；
15）尺寸：700*500*550mm

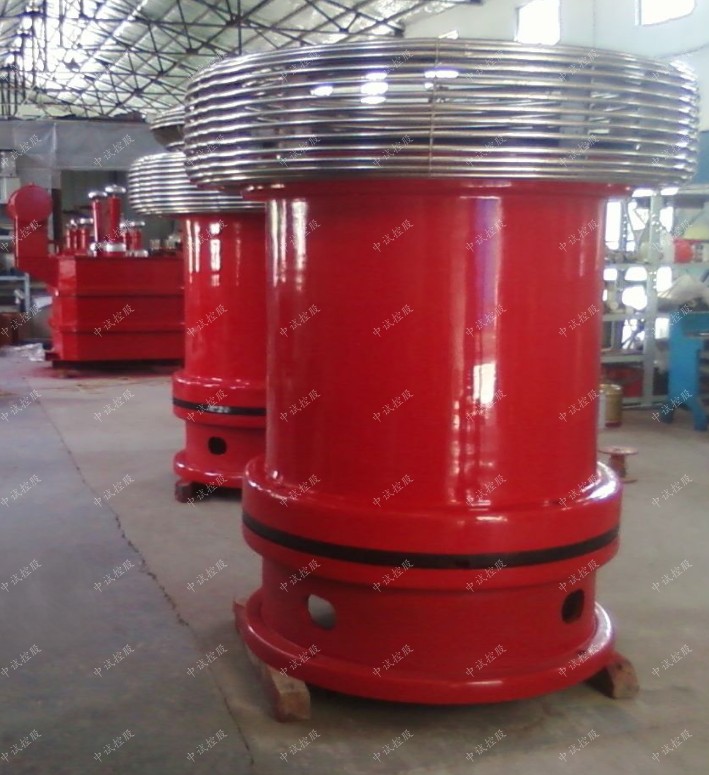

（三）高压电抗器DK-405kVA/54kV                     2节
1）额定容量：405kVA;
2）额定电压：54kV；
3）额定电流：7.5A；
4）电感量：35H/单节；
5）品质因素：Q≥30 (f=45Hz)；
6）工作时间：60分钟；
7）结    构：油式；
8）重    量：约750kg；
9）尺    寸：Φ650*900mm

（四）电容分压器FRC-60kV/1000pF                      1套
1）额定电压：60kV；
2）高压电容量：1000pF
3）介质损耗：tgσ≤0.5%；
4）分压比：1000：1
5）测量精度：有效值1.5级；
6）工作时间：60分钟；
7）重    量：约12kg；
8）尺    寸：Φ160*850mm

（五）补偿电容分压器FRC-60kV/10000pF                      1套
1）额定电压：60kV；
2）高压电容量：10000pF；
3）工作时间：5分钟；
4）重      量：12kg；
5）尺      寸：Φ150*600mm；
七、供货清单一览表
（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	JLB-45kVA/3kV/0.4kV	台	1
2	变频电源	BP-F-45kW/380V	台	1
3	高压电抗器	DK-405kVA/54kV	台	2
4	电容分压器	FRC-60kV/1000pF	套	1
5	补偿电容器	BC-60kV/10000pF	套	1
6	内部连接线		套	1
运行时间4个小时
