一、被试品对象及试验要求
      1、35kV/300mm²电缆6km电缆的交流耐压试验，电容量≤1.167uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
      2、10kV/300mm²电缆12km电缆的交流耐压试验，电容量≤4.506uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
      3、35kV/31500kVA主变电缆的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min
      4、35kV及以下电压等级开关的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。
二、工作环境
      2、环境温度：－100C –50 0C
      3、相对湿度：≤90%RH;
      4、海拔高度:  ≤1000米；

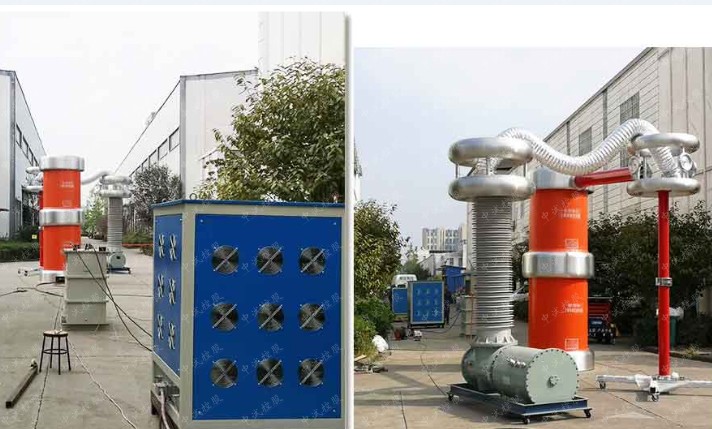

三、装置主要技术参数及功能
      1、额定容量：810kVA；
      2、输入电源：三相380V电压，频率为50Hz；
      3、额定电压：27kV；54kV；108kV
      4、额定电流：30A；15A；7.5A
      5、工作频率：30-300Hz；
      6、装置输出波形：正弦波
      7、波形畸变率：输出电压波形畸变率≤1%；
      8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
      9、温    升：额定负载下连续运行60min后温升≤65K
     10、品质因素：装置自身Q≥30(f=45Hz)；
     11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
     12、测量精度：系统有效值1.5级；

     GB10229-88            《电抗器》
     GB1094　　　　　　　　《电力变压器》
     GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
     DL/T 596-1996          《电力设备预防性试验规程》
     GB1094.1-GB1094.6-96   《外壳防护等级》
     GB2900　　　　　　　　《电工名词术语》
     GB/T16927.1~2-1997　　 《高电压试验技术》

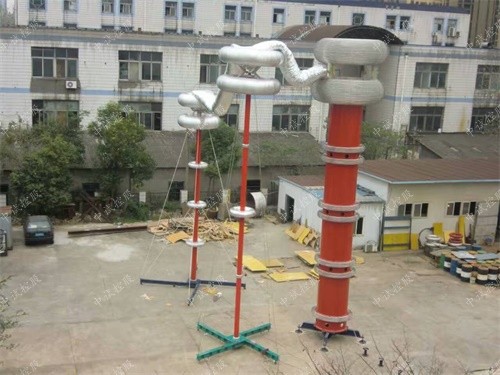

五、装置容量确定
     设计十节电抗器，则单节电抗器为81kVA/27kV/3A/40H，装置总容量为810kVA。
     验证：
     1、35kV/300mm²电缆5km电缆的交流耐压试验，电容量≤1.167uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
       使用电抗器两节串联（系数1.05）五组并联，则L=40×2×1.05/5=16.8H ，
       试验频率：f=1/2π√LC=1/(2×3.14×√16.8×1.167×10-6)=36Hz
       试验电流：I=2πfCU试 =2π×36×1.167×10-6×52×103=13.7A
     2、35kV/31500kVA主变电缆的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min
      使用电抗器五节串联（系数1.05），配置一个70kV/20000pF补偿电容器，则L=40×5×1.2=240H ，
      试验频率：f=1/2π√LC=1/(2×3.14×√240×0.03×10-6)=59.31Hz
      试验电流：I=2πfCU试 =2π×59.31×0.03×10-6×68×103=0.76A
      装置容量定为810kVA/108kV，分十节电抗器，电抗器单节为81kVA/27kV/3A/40H，使用电抗器串并联能满足上述被试品的试验要求。
