405kVA/108kV 变频串联谐振试验装置方案

一、被试品对象及试验要求
       1、35kV/300mm²电缆3km电缆的交流耐压试验，电容量≤0.5835uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
       2、35kV/31500kVA的主变交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min。
       3、10kV/300mm²电缆7km电缆的交流耐压试验，电容量≤2.62uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
       4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。
二、工作环境
       1、环境温度：－100C –50 0C
       2、相对湿度：≤90%RH
       3、海拔高度:  ≤1000米；

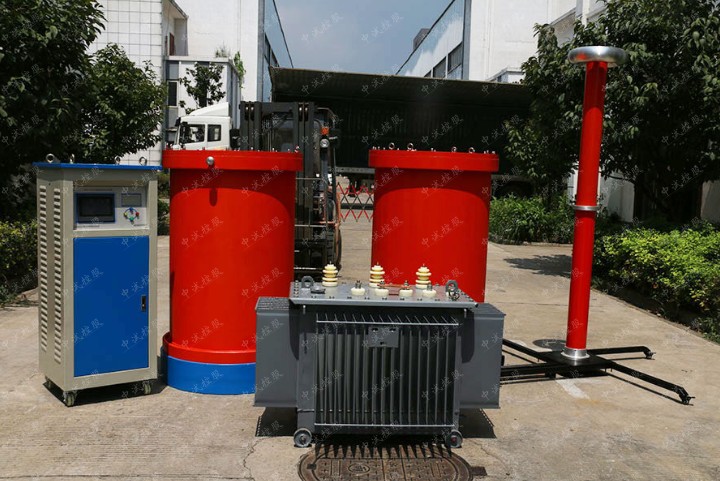

三、装置主要技术参数及功能
      1、额定容量：405kVA
      2、输入电源：单相220或三相380V电压，频率为50Hz；
      3、额定电压：27kV；54kV；108kV
      4、额定电流：15A；7.5A； 3.75A
      5、工作频率：30-300Hz
      6、装置输出波形：正弦波
      7、波形畸变率：输出电压波形畸变率≤1%
      8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
      9、温    升：额定负载下连续运行60min后温升≤65K
     10、品质因素：装置自身Q≥30(f=45Hz)；
     11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
     12、测量精度：系统有效值1.5级；
四、设备遵循标准
      GB10229-88            《电抗器》
      GB1094　　　　　　　　《电力变压器》
      GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
      DL/T 596-1996          《电力设备预防性试验规程》
      GB1094.1-GB1094.6-96   《外壳防护等级》
      GB2900　　　　　　　　《电工名词术语》
      GB/T16927.1~2-1997　　 《高电压试验技术》

五、装置容量确定

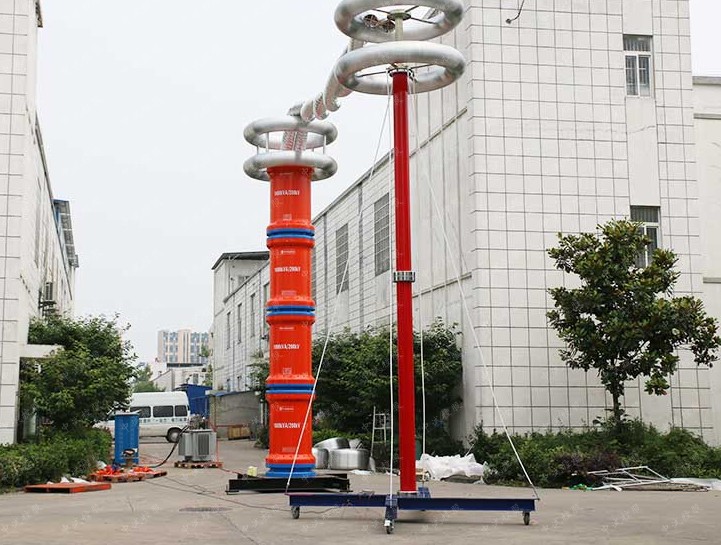

      设计六节电抗器，则单节电抗器为67.5kVA/27kV/2.5A/50H，装置总容量为405kVA。
      验证：
      1、35kV/300mm²电缆3km电缆的交流耐压试验，电容量≤0.5835uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
        使用电抗器两节串联（系数1.05）三组并联，则L=50×2×1.05/3=35H ，
        试验频率：f=1/2π√LC=1/(2×3.14×√35×0.5835×10-6)=35.22Hz
        试验电流：I=2πfCU试 =2π×35.22×0.5835×10-6×52×103=6.71A
      2、10kV/300mm²电缆7km电缆的交流耐压试验，电容量≤2.62uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
        使用电抗器六节并联，则L=50/6=8.33H ，
        试验频率：f=1/2π√LC=1/(2×3.14×√8.33×2.62×10-6)=34.07Hz
        试验电流：I=2πfCU试 =2π×34.07×2.62×10-6×22×103=12.34A
        装置容量定为405kVA/108kV，分六节电抗器，电抗器单节为67.5kVA/27kV/2.5A/50H，使用电抗器串并联能满足上述被试品的试验要求。
