在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

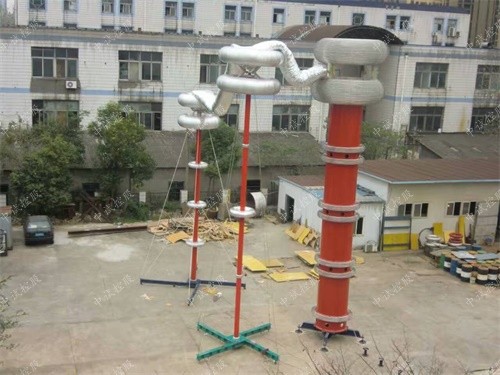

　　串联谐振装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

　　各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。比较好的方法是采用串联谐振的方法进行耐压试验。

　　串联谐振装置由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经励磁变压器耦合给串联谐振回路，提供串联谐振的激励功率。串联谐振试验装置是最新一代专门用于容性试品交流耐压试验的设备，广泛用于各种高压交联电缆,变压器,发电机,GIS开关,电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。

　　串联谐振装置主要针对6KV、10kV、35kV、110kV、220KV、以及500kV及以下电压的电缆，GIS和SF6开关，主变压器、母线，发电机，套管，互感器等所有电气主设备的交流耐压试验。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象500kV电缆这样的高电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

　　串联谐振装置别称

　　变频串联谐振交流耐压试验装置、变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、便携式电缆交流耐压试验装置，发电机交流耐压试验装置，GIS交流耐压试验设备等。

　　串联谐振装置应用

　　1、6kV-500kV高压交联电缆 的交流耐压试验

　　2、发电机 的交流耐压试验

　　3、GIS和SF6开关 的交流耐压试验

　　4、6kV-500kV变压器 的工频耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
